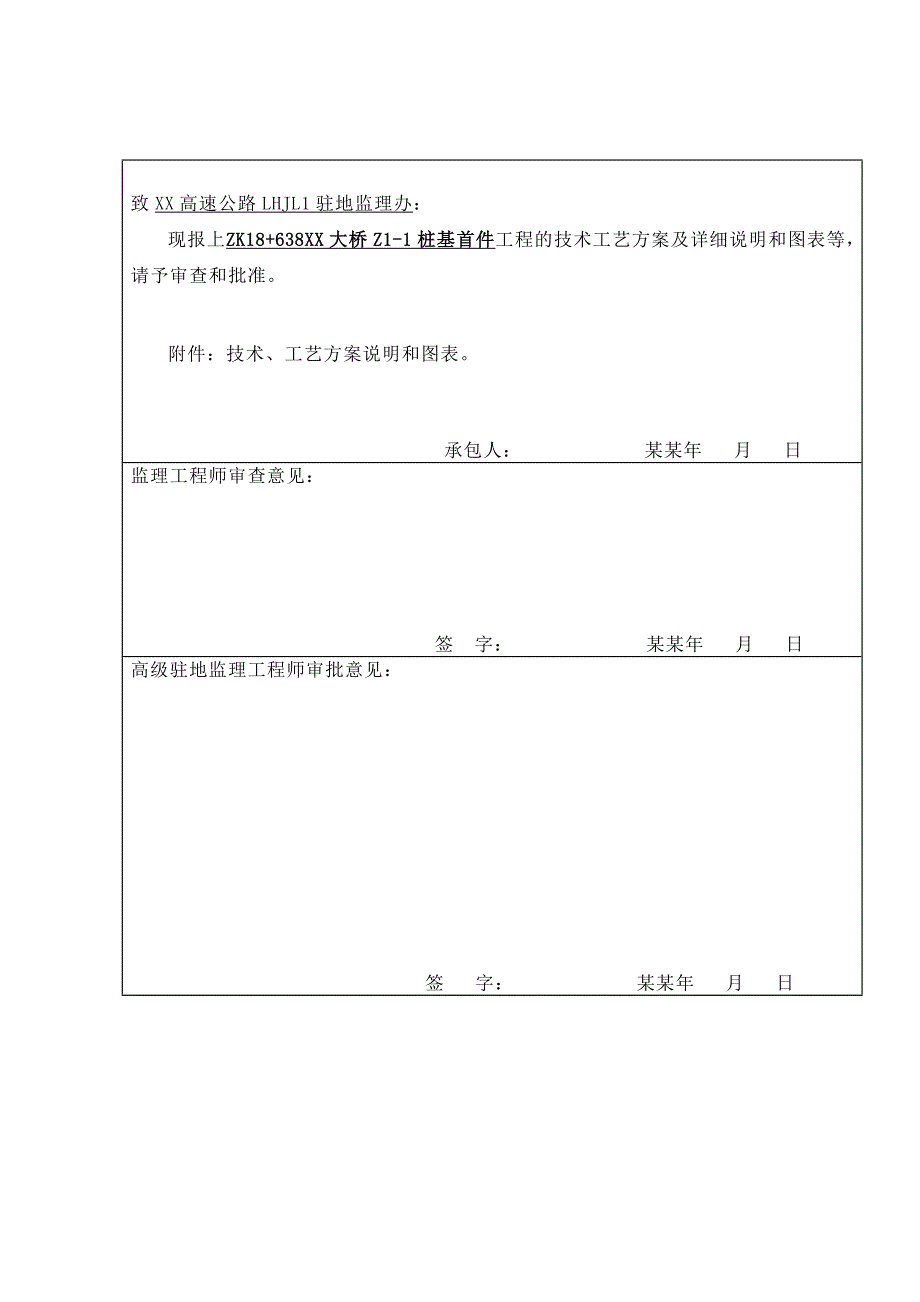

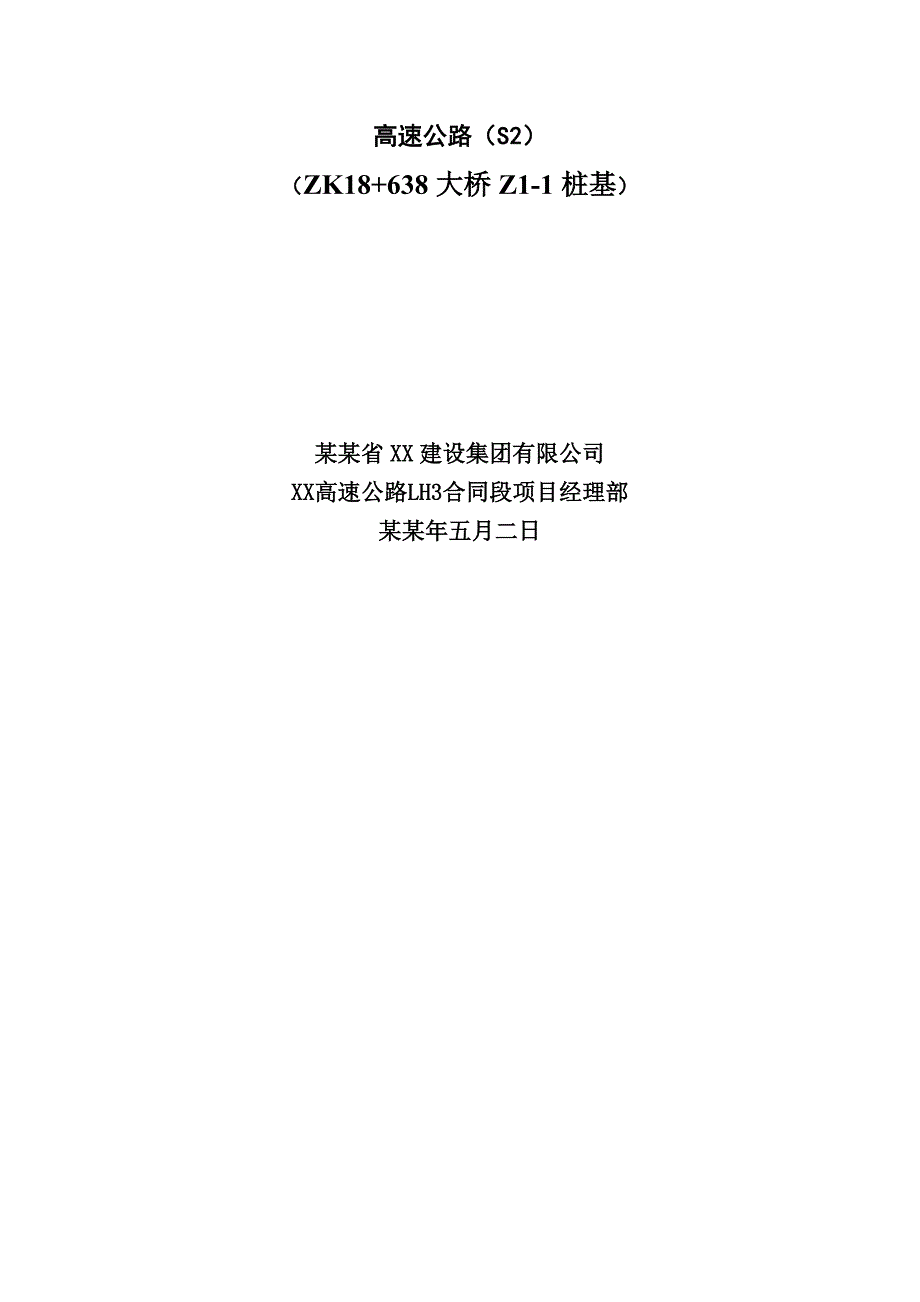

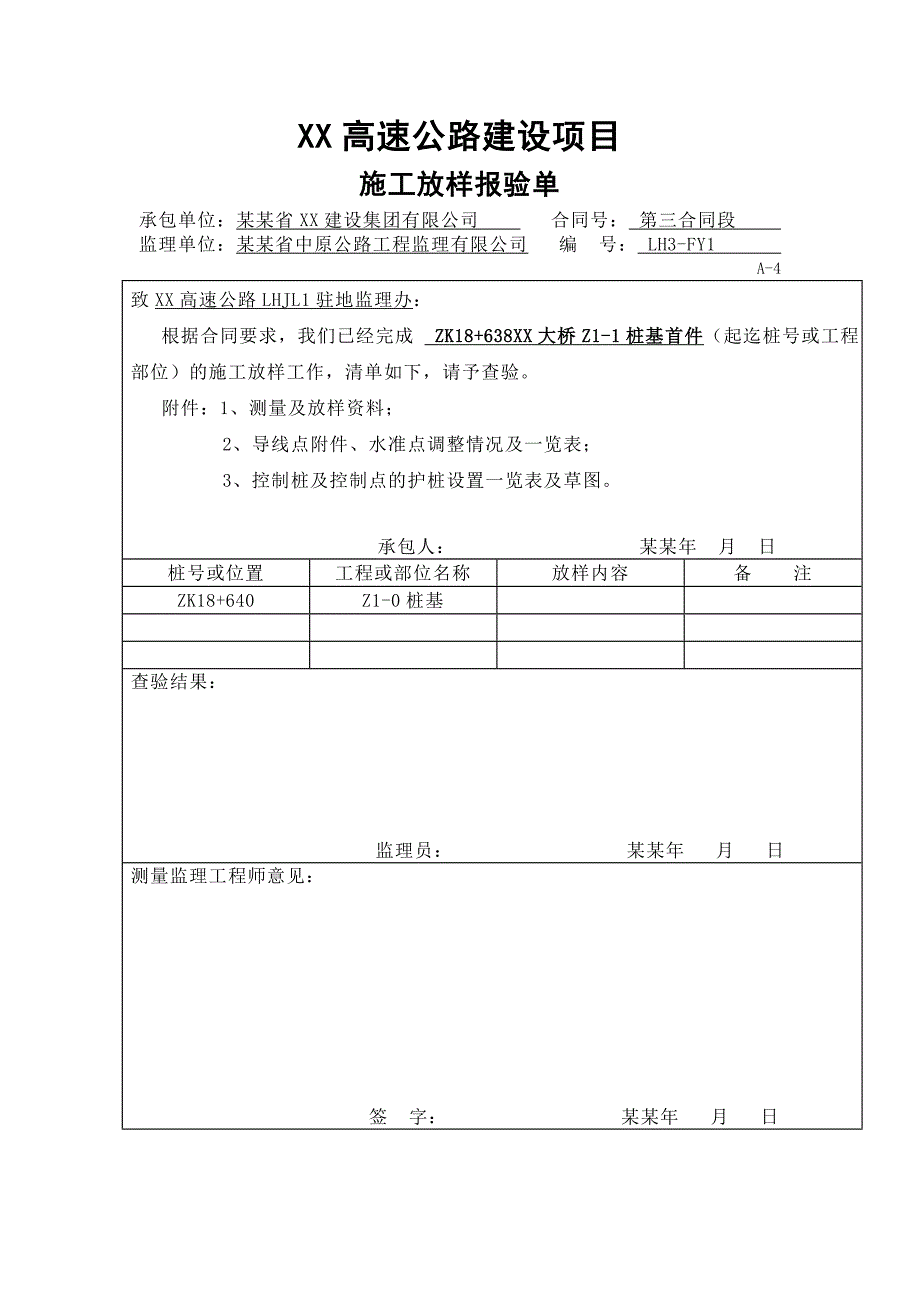

1、高速公路（S2）（ZK18+638大桥Z1-1桩基）某某省XX建设集团有限公司XX高速公路LH3合同段项目经理部某某年五月二日致XX高速公路LHJL1驻地监理办：现报上 ZK18+638XX大桥Z1-1桩基首件 工程的技术工艺方案及详细说明和图表等，请予审查和批准。附件：技术、工艺方案说明和图表。承包人： 某某年 月 日监理工程师审查意见：签 字： 某某年 月 日高级驻地监理工程师审批意见：签 字： 某某年 月 日XX高速公路建设项目施工放样报验单承包单位：某某省XX建设集团有限公司 合同号： 第三合同段 监理单位：某某省中原公路工程监理有限公司 编 号： LH3-FY1 A-4致XX高速公路

2、LHJL1驻地监理办： 根据合同要求，我们已经完成 ZK18+638XX大桥Z1-1桩基首件（起迄桩号或工程部位）的施工放样工作，清单如下，请予查验。 附件：1、测量及放样资料； 2、导线点附件、水准点调整情况及一览表； 3、控制桩及控制点的护桩设置一览表及草图。 承包人： 某某年 月 日桩号或位置工程或部位名称放样内容备 注ZK18+640Z1-0桩基查验结果： 监理员： 某某年 月 日测量监理工程师意见： 签 字： 某某年 月 日XX高速公路建设项目材料报验单承包单位：某某省XX建设集团有限公司 合同号： 第三合同段 监理单位：某某省中原公路工程监理有限公司 编 号： LH3-CL1 A-

3、5致XX高速公路LHJL1驻地监理办：下列建筑材料经自检试验符合技术规范要求，报请验证，并准予进场。附件：1、材料出厂质量保证书； 2、材料自检试验报告。 承包人： 某某年 月 日材料名称黄沙碎石水泥材料产地马集沙场XX天泽园祁连山水泥材料规格52.5拟用于何处桩基桩基桩基本批材料数量200T200T100T承包人的试验试样来源取样方式试样数量取样地点、日期试验人员、日期试验结果材料进场日期致（承包人） ：上述材料的取样、试验等是符合不符合合同要求的，经抽检复查，试验的结果表明，这些材料符合不符合技术规范要求，可以不可以进场，在指定工程部位上使用。试验监理工程师： 某某年 月 日XX高速公路建

4、设项目进场设备报验单承包单位：某某省XX建设集团有限公司 合同号： 第三合同段 监理单位：某某省中原公路工程监理有限公司 编 号： LH3-SB1 A-6致XX高速公路LHJL1驻地监理办： 下列施工设备已按合同规定进场，请查验签证，准予在桩基首件工程中使用。 承包人： 某某年 月 日设备名称规格型号合同数量进场数量进场日期技术状况拟用何处备 注拌合站ZLS60113月15日良好砼运输车东风224月23日良好电焊机500型664月1日良好挖机PC200113月5日良好旋挖机223月20日良好自控弯曲机114月20日良好监理工程师意见： 签字： 某某年 月 日XX高速公路建设项目工程开工申请单承

5、包单位：某某省XX建设集团有限公司 合同号： 第三合同段 监理单位：某某省中原公路工程监理有限公司 编 号： LH3-KG2 A-7致XX高速公路LHJL1驻地监理办：根据合同要求，我们已经做好桩基首件 工程的开工前的一切准备工作，现要求该项工程正式开工，请予批准。计划开工日期： 某某年5月15日 计划交工日期： 某某年5月20日 本项工程现场技术负责人姓名：某某 附件： 1、施工组织设计报审表；2、施工技术方案报审表；3、施工放样报验单；4、建筑材料报验单；5、进场设备报验单；6、 分项工程月进度计划；7、 原材料试验报告及标准试验报告；8、 文明施工、安全生产措施；9、 环境保护措施等。

6、承包人： 年 月 日专业工程师意见试验工程师意见测量工程师意见签字： 年 月 日签字： 年 月 日 签字： 年 月 日高级驻地监理工程师意见：签字： 年 月 日备注:一、工程概况桩基首件暂定Z18+638 Z1-1桩。主要工程量：HRB335钢筋4747.55kg，R235钢筋5862.1kg，C30混凝土47.775 m3 桩基检测管钢板1.5kg，钢管520.325kg.根据本项目部情况，我部设计建造一个混凝土拌和站，采用旋挖机开转。二、首件工程施工计划及目的1、施工计划：本桩基计划于某某年5月15日开工，某某年5月20日完工。2、首件工程的目的：a、通过该桩基的施工，总结出一套桩基施工的

7、合理施工组织设计和机械设备的配置方式；b、总结如何依据合同文件的技术、质量标准及部颁质量标准进行规范的程序管理方法和质量控制手段；c、通过首件施工，收集相关数据，以便指导我标段全面桩基工程施工并达到技术质量标准。三、施工方案3.1 组织机构人员准备组织机构如下：序号姓名职务1傅安杰桩基施工负责2某某桩基技术负责3周彦武桩基测量负责4赖庞中桩基质检负责5陈立江质检员6黄峰施工员7陈春波试验员8别凯安全负责3.2 机械及施工人员配备准备投入本桥施工的操作人员均为多年从事桥梁施工的,具有多条高速公路桥梁施工经验的施工人员。已进场的机械设备清单详见进场设备报验单，其他机械设备将按施工需要陆续进场。人员

8、配备：序号工种数量1钻机操作工22电焊工43钢筋工44普工85电工13.3 材料准备施工所需的原材料均已按规范要求取样试验。试验结果见建筑材料报验单。3.4技术准备（1） 各种原材料已经取样送检完成并检测合格。（2） 导线点、水准点加密完成，现场施工放样完毕。（3） 技术人员已完成图纸审核，各项技术交底工作已经完成。3.5用电设施及钢筋加工场地建设由于我项目部钻孔计划采用旋挖钻机进行成孔,桩基钻进时桩机本身无需用电,电源只用于泥浆制备、处理及钢筋的加工和安装，我项目部计划在钢筋场地安置变压器1台，以保施工时的供电，并对钢筋场地进行混凝土硬化。3.6 桩基弃土堆方、处理由于施工方案的不同，在桩基

9、施工时会有大量的弃土产生，我项目部经研究，计划把弃土进行集中堆放至征地红线边侧，并且对堆放场地进行硬化处理。四、施工测量本工程施工测量的主要任务是：施工控制网的建立，施工细部结构以及形体的几何尺寸，倾角、线型等精密定位，测量技术含量高，施工测量精度要求高，因此我项目部将本工程施工测量列为首要工序，重点管理，要求测量部门技术超前，科学管理，精益求精，以高质量、高效率地完成本工程施工测量任务。（1）测量硬件设施配置：本工程中，将投入一台高精度的全站仪（科维TKS202），两台高精度的索佳C32精密水准仪。（2）测量人员配备：在本工程中将委派有桥梁施工测量经验的测量工程师1名，测量技术员1名，其他配

10、合人员若干。（3）测量技术管理：在本工程施工中拟建严格的测量校核、复核、审核技术管理制度，除在测量部门内部实行此制度进行自检外，项目部实行项目总工程师、专职质检员、测量技术主管三级参加的技术复核制度，单项技术干部参加并负责单项的测量技术复核工作，项目总工程师负责全桥测量技术的审核工作。五、工程试验本项目部实验室工作主要有以下四个方面的内容：a、进行原材料试验，为工程选定合格优质的原材料；b、提供各种施工配合比，作为施工的依据；c、进行工程半成品、成品的质量检验；d、配合技术、质量部门进行质量检查管理工作。六、详细的工作方法和工作程序桩基施工工艺流程：桩位测量放样场地准备与钻孔平台搭设护筒制作、

11、埋设泥浆制备钻孔制作钢筋笼清孔检孔插放钢筋笼灌注水下混凝土养生检测合格。6.1 钻孔桩施工测量控制6.1.1 测量人员及组织机构测量队由周彦武任负责；组员：赵烨祥。6.1.2 钻孔桩放样采用高精度全站仪直接放样。放样完成后由现场施工技术员布设护桩并用砼固定，画出护桩平面图，并利用护桩控制护筒埋设。6.1.3 护筒中心检测 检测内容a、由旋挖桩机自动进行护筒中心对位检测。b、钻孔平台高程、护筒顶高程及原地面高程测量。 检测程序护筒埋好钻机就位后，现场施工技术人员对护筒埋设及钻机就位进行检查，检查合格后通知项目部测量队进行检测，测量队检测合格后报请测量监理工程师检测验收。验收合格后准予开钻，并上报施工放样报验单。6.1.4 终孔高程复测和钢筋笼定位终孔必须用水准仪进行高程复测，作好现场记录。钢筋笼定位由现场施工技术人员根据孔中心距护筒边的纵横方向距离来控制定位。 6.2 护筒制作、埋设及拔除护筒具有固定桩位，引导钻锥方向，隔离地面水，形成静水压力，以保证孔壁不致坍塌等作用。护筒按放样点位埋设后再用全站仪复核，确保其中心轴线与桩位中心偏差不大于5cm，并严格保持护筒的竖直。护筒口顶端高度至少高出施工水位1.52m，护筒内径比桩径大2040cm。当地下水位在地面以下超过1m时，采用挖埋法。先在桩位处挖出比护筒外径大80100cm的圆坑，然后在坑底整平，再安设护筒。在水深小于3m
