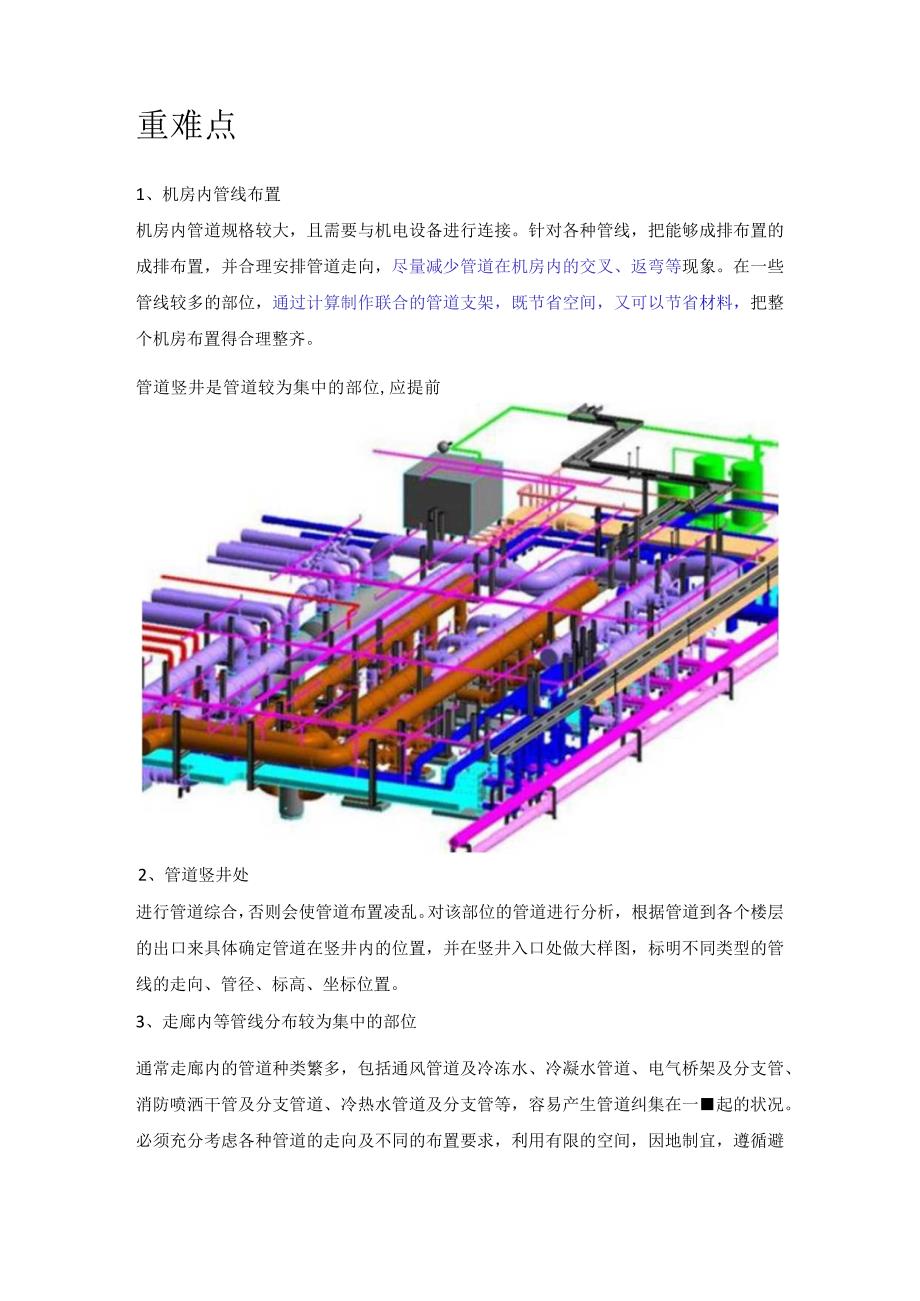

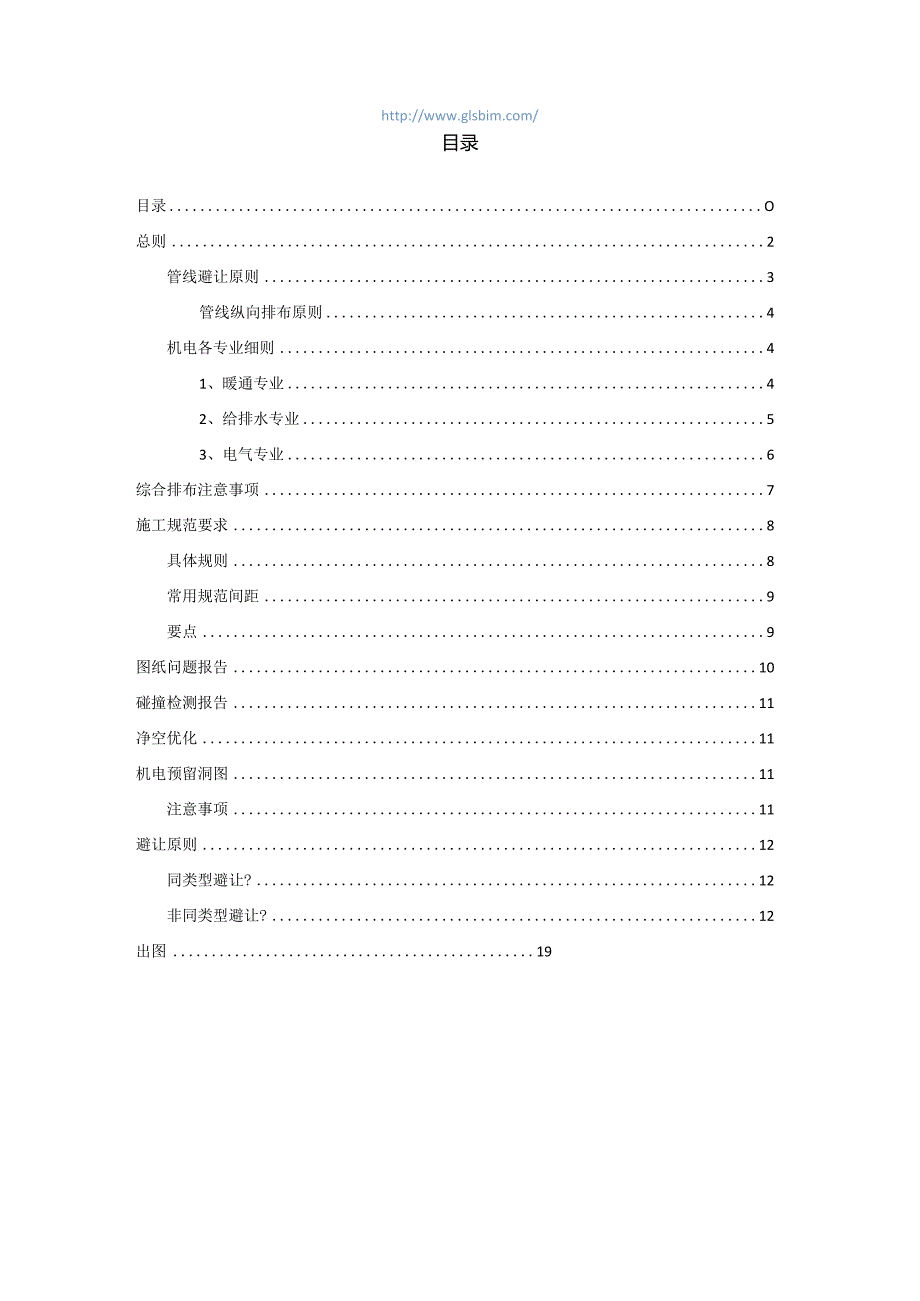

1、BIM机电管综排布机电通用2021-1-20北京橄榄山软件目录目录O总则2管线避让原则3管线纵向排布原则4机电各专业细则41、暖通专业42、给排水专业53、电气专业6综合排布注意事项7施工规范要求8具体规则8常用规范间距9要点9图纸问题报告10碰撞检测报告11净空优化11机电预留洞图11注意事项11避让原则12同类型避让?12非同类型避让?12出图19重难点1、机房内管线布置机房内管道规格较大，且需要与机电设备进行连接。针对各种管线，把能够成排布置的成排布置，并合理安排管道走向，尽量减少管道在机房内的交叉、返弯等现象。在一些管线较多的部位，通过计算制作联合的管道支架，既节省空间，又可以节省材料

2、，把整个机房布置得合理整齐。2、管道竖井处管道竖井是管道较为集中的部位,应提前进行管道综合，否则会使管道布置凌乱。对该部位的管道进行分析，根据管道到各个楼层的出口来具体确定管道在竖井内的位置，并在竖井入口处做大样图，标明不同类型的管线的走向、管径、标高、坐标位置。3、走廊内等管线分布较为集中的部位通常走廊内的管道种类繁多，包括通风管道及冷冻水、冷凝水管道、电气桥架及分支管、消防喷洒干管及分支管道、冷热水管道及分支管等，容易产生管道纠集在一起的状况。必须充分考虑各种管道的走向及不同的布置要求，利用有限的空间，因地制宜，遵循避让原则和相关设计规范，合理的排布管道并制定这些部位的安装大样图，使各种管

3、道合理布置。总则管线避让原则1、有压让无压、2、小管让大管、3、简单让复杂、4、冷凝水让热水、5、附件少的让附件多的、6、分支让主管、7、非保温让保温、8、低压让高压、9、汽管让水管、10、金属管让非金属管、11、可弯管线让不可弯管线、12、给水让排水、13、检修难度小的让检修难度大的、常态让易燃易爆、电气管线避热避水（在热水管线、蒸汽管线上方及水管的垂直下方不宜布置电气线路）。管线纵向排布原则气体上液体下、保温上不保温下、高压上低压下、金属管道上非金属管道下、不常检修上常检修下、电上水中风下等。机电各专业细则1、暖通专业1）一般情况下，保证无压管（通常指冷凝管）的重力坡度，无压管放在最下方。

4、2）风管和较大的母线桥架，一般安装在最上方；风管与桥架之间的距离要100mm03）对于管道的外壁、法兰边缘及热绝缘层外壁等管路最突出的部位,距墙壁或柱边的净距应100mm04）通常风管顶部距离梁底50-100mm的间距。5）如遇到空间不足的管廊，可与设计师沟通，断面尺寸改小，便于提高标高。6）暖通的风管较多时，一般情况下，排烟管应高于其他风管；大风管应高于小风管。两个风管如果只是在局部交叉，可以安装在同一标高，交叉的位置小风管绕大风管。7）空调水平干管应高于风机盘管。8）冷凝水应考虑坡度，吊顶的实际安装高度通常由冷凝水的最低点决定。2、给排水专业1）管线要尽量少设置弯头。2）给水管线在上，排水

5、管线在下。保温管道在上，不保温管道在下;小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。3）冷热水管（垂直）净距15cm,且水平高度一致,偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至ICm）。4）除设计提升泵外，带坡度的无压水管绝对不能上翻。5）给水引入管与排水排出管的水平净距离不得小于Imo室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m；交叉铺设时，垂直净间距不得小于0.15m。给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。6）喷淋管尽量选在下方安装，与吊顶间

6、距保持至少IOomm（无吊顶区域貌似尽量走上方好点，因为通常是上喷）。7）各专业水管尽量平行敷设，最多出现两层上下敷设。8）污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。9）给水PP-R管道与其他金属管道平行敷设时，应有一定保护距离,净距离不宜小于100mm,且PP-R管宜在金属管道的内侧。10）水管与桥架层叠铺设时，要放在桥架下方。11）管线不应该挡门、窗，应避免通过电动机盘、配电盘、仪表盘上方。12）管线外壁之间的最小距离不宜小于100mm,管线阀门不宜并列安装，应错开位置，若需并列安装，净距不宜小于200mm。13）水管与墙（或柱）的间距见设计规范表说明3、

7、电气专业1）电缆线槽、桥架宜高出地面2.2m以上；线槽和桥架顶部距顶棚或其他障碍物不宜小于0.3m。2）电缆桥架应敷设在易燃易爆气体管和热力管道的下方，当设计无要求时，与管道的最小净距应符合规范3）在吊顶内设置时，槽盖开启面应保持80mm的垂直净空（即顶部最小的与梁保证80mm间距）,与其他专业之间的距离最好保持在100mmo4）电缆桥架与用电设备交越时，其间的净距不小于0.5m。5）两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m,桥架距墙壁或柱边净距100mmo6）电缆桥架内侧的弯曲半径不应小于0.3m。7）电缆桥架多层布置时，控制电缆间不小于0.2m,电力电缆间不小于0.3m,弱

8、电电缆与电力电缆间不小于0.5m,如有屏蔽盖可减小到0.3m,桥架上部距顶棚或其他障碍不小于0.3m。8）电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方。9）通信桥架距离其他桥架水平间距至少300mm,垂直距离至少300mm,防止其他桥磁场干扰。10）桥架上下翻时要放缓坡（即最好不要垂直上下翻），桥架与其他管道平行间距100mm011）桥架不宜穿楼梯间、空调机房、管井、风井等，遇到后尽量绕行。12）强电桥架要靠近配电间的位置安装，如果强电桥架与弱电桥架上下安装时，优先考虑强电桥架放在上方。综合排布注意事项1）向下风口处和侧风口处不能排布管线；2）管线避让尽量利用梁窝；3

9、）预留风管与水管的保温空间；4）各专业在同一处水平方向布置时，桥架、水管、风管，若空间可满足水平排开尽量满足水平排布，排布尽量使水管排布在一起，桥架排布在一起，考虑综合支吊架；若水平无法排开，考虑桥架排布在上层，水管视情况排布在桥架下方，尽量与风管齐平，在做水管吊架位置上层管线需留出吊架空间，以满足水管安装；5）桥架放线，排布时可充分利用梁窝空间，考虑留出放线空间（具体空间大小具体分析）。6）强电桥架与弱电线槽之间留有一定间距，以免相互干扰，有条件时，可布置在走廊两侧，如无条件，两者间距一般300mm（避免电磁场效应），桥架若需翻弯避让，弱电桥架避让强电；7）风管、排管宽度1200mm时，应在

10、下方考虑15Omm喷淋头安装空间。8）注释：综合过程中如果因无法满足净高，需要对风管系统深化设计，通常进行压扁处理，不同项目对风管中风速和流量要求不同，进行压扁处理时要保证风管的风速和流量，宽高比最大为4。施工规范要求见国家相关设计规范具体规则首先，应该了解结构专业各平面的梁位、梁高及板厚等；其次，了解天花的控制高度及天花的结构形式走廊净专!要求通常为2200mm（具体以建筑要为准地下车库净高：车道240Omm（至少不小于2200mm）单层车位区220Omm,双层车位区360Omm布置总则是:尽量错开、并排、向上、紧凑安装，且必须有足够的安装检修高度。常用规范间距 管廊要留有安装、维修空间，安

11、装维修空间最小不能小于500mm,如果条件实在不允许可以改为不小于400mmo 管道交叉部位，要充分考虑管件安装间距，留足充裕空间和操作空间。管线外壁之间的最小距离不宜小于IoOmm,管线阀门不宜并列安装，并列安装时间距不小于200mm。 给水引入管与排水排出管的水平静距离不得小于1m。室内给水与排水管道平行敷设时最小间距不小于02m,交叉敷设时垂直净，距离不得小于0.15mo给水管道应敷设在排水管道.上面，若给水管道必须敷设在排水管道的下方时，给水管道应加套管，其长度不得小于排水管径的三倍。 喷淋管道离吊顶间距应为管外壁离吊顶上部面层间距不小于100mmo 污水管、雨水管、废水管等重力排水管

12、不应上翻弯，其他管线避让重力管线。要点要根据结构的梁位、梁高和建筑层高及安装后的高度要求，在管线密集交叉较多或管线安装高度有困难的地方画安装剖面图同时调整管道的位置和安装高度，在必要的情况下还需调整一些管道的截面尺寸（如风管截面）。为了减少交叉点有时须调整管道的水平位置管道上下排列时，要考虑哪些管道应在上哪些在下;交叉管时,要考虑哪些管道能上绕哪些能下绕。（以上所有管道尺寸的修改及位置的调整都必须与相关专业设计，人员进行磋商并征得设计人员同意后,才能进行修改。同时,被修改调整过的管道其相应专业的施工图也应随之修改。）由于管线众多宜首先布置不能上弯的排水管以及空调风管、空调冷冻水干管、冷却水管等

13、占空间大的管道其他管线则通过水平调整来避让或翻弯。图纸问题报告实施流程：1、对施工图纸进行审图分析；2、依据施工图纸进行各专业BIM模型创建；3、建模过程中记录发现的图纸问题，并基于专业暂定处理方式；4、将图纸问题整理形成报告，一般问题集中反馈，重大问题实时反馈提交。交付成果文件:图纸问题报告碰撞检测报告实施流程：1、将其他专业BIM模型链接进来，然后进行碰撞检测；2、对碰撞检测结果进行分析；3、对空间预留进行分析；4、整理形成碰撞检测报告；交付成果文件:碰撞检测报告净空优化根据优化后的BIM模型,分析各区域的净高,提出空间净空分析报告,精装点位标高控制报告或商场业态分析报告。机电预留洞图注意事项1、若结构已部分施工，预留洞应优先考虑按设计图纸，然后提出需增加或调整的洞口；2、预留洞-一般将建筑洞.与结构洞分开出图；3、预留洞应标注清晰尺寸、标注方式等。避让原则同类型避让？非同类型避让?1.大管优先管线避让原则在第3页2.尽量利用梁空间，尽可能的保证吊顶高度。3.消防管避让冷冻水管管线避让原则在第3页4.施工简单让施工复杂管线避让原则在第3页施工简单让施工复杂在第3页5.冷水管让热水管6 .附件少让付件多2、给排水专业在第5页7 .临时管让永久管综合排布注意事项在第7页8.小管让大管管线避让原则在第3页9.水让风1、暖通专业在第4页
