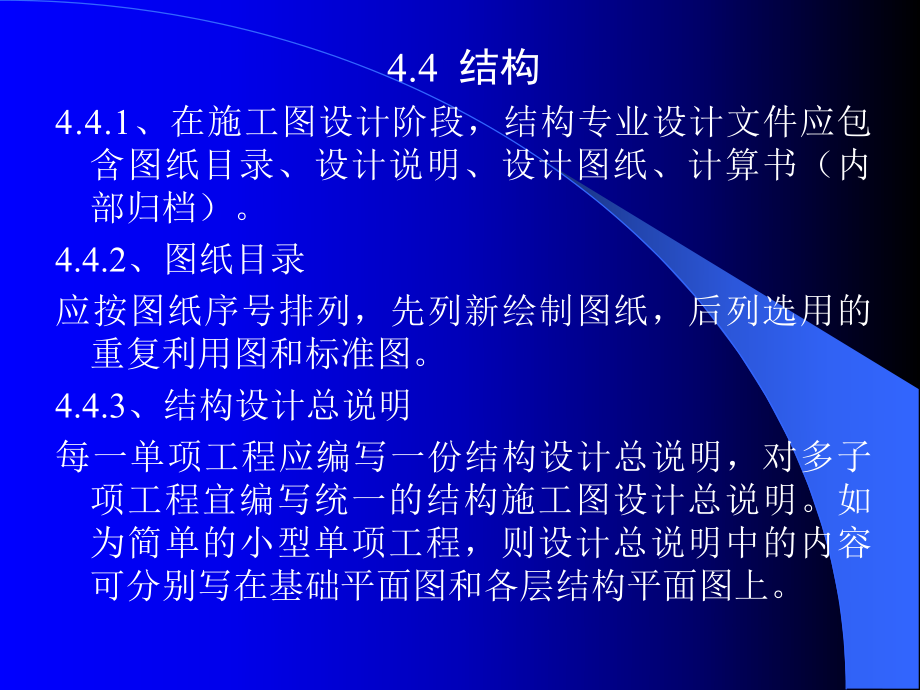

1、4.4 结构4.4.1、在施工图设计阶段，结构专业设计文件应包含图纸目录、设计说明、设计图纸、计算书（内部归档）。4.4.2、图纸目录应按图纸序号排列，先列新绘制图纸，后列选用的重复利用图和标准图。4.4.3、结构设计总说明每一单项工程应编写一份结构设计总说明，对多子项工程宜编写统一的结构施工图设计总说明。如为简单的小型单项工程，则设计总说明中的内容可分别写在基础平面图和各层结构平面图上。结构设计总说明应包括以下内容：1、本工程结构设计的主要依据（同3.5.2条）；2、设计0.000标高所对应的绝对标高值；3、图纸中标高、尺寸的单位；4、建筑结构的安全等级和设计使用年限，混凝土结构的耐久性要求

2、和砌体结构施工质量控制等级；5、建筑场地类别、地基的液化等级、建筑抗震设防类别、抗震设防烈度（设计基本地震加速度及设计地震分组）和钢筋混凝土结构的抗震等级；6、人防工程的抗力等级；7、扼要说明有关地基概况，对不良地基的处理措施及技术要求、抗液化措施及要求、地基土的冰冻深度，地基基础的设计等级；8、采用的设计荷载，包含风荷载、雪荷载、楼层面允许使用荷载、特殊部位的最大使用荷载标准值； 9、所选用结构材料的品种、规格、性能及相应的产品标准，当为钢筋混凝土结构时，应说明受力钢筋的保护层厚度、锚固长度、搭接长度、接长方法，预应力构件的锚具种类、预留孔道做法、施工要求及锚具防腐措施等，并对某些构件或部位

3、的材料提出特殊要求； 10、对水池、地下室等有抗渗要求的建（构）筑物的混凝土，说明抗渗等级，需作试漏的提出具体要求，在施工期间存有上浮可能时，应提出抗浮措施；11、所采用的通用做法和标准构件图集；如有特殊构件需作结构性能检验时，应提出检验的方法与要求；12、施工中应遵循的施工规范和注意事项。4.4.4、基础平面图1、绘出定位轴线、基础构件（包括承台、基础梁等）的位置、尺寸、底标高、构件编号，基础底标高不同时，应绘出放坡示意。2、标明结构承重墙与墙垛、柱的位置与尺寸、编号，当为混凝土结构时，此项可另绘平面图，并注明断面变化关系尺寸。3、标明地沟、地坑和已定设备基础的平面位置、尺寸、标高，无地下室

4、时0.000标高以下的预留孔与埋件的位置、尺寸、标高。4、提出沉降观测要求及测点布置（宜附测点构造详图）。5、说明中应包括基础持力层及基础进入持力层的深度，地基的承载能力特征值，基底及基槽回填土的处理措施与要求，以及对施工的有关要求等。6、桩基应绘出桩位平面位置及定位尺寸，说明桩的类型和桩顶标高、人土深度、桩端持力层的深度、成桩的施工要求、试桩要求和桩基的检测要求（若先做试桩时，应单独先绘制试桩定位平面图），注明单桩的允许极限承载力值。7、当采用人工复合地基时，应绘出复合地基的处理范围和深度，置换桩的平面布置及基材料和性能要求、构造祥图；注明复合地基的承载能力特征值及压缩模量等有关参数和检测要

5、求。当复合地基另由有设计资质的单位设计时，主体设计方应明确提出对地基承载力特征值和变形值的控制要求。施工图设计审查要点（试行） 与岩土工程勘察有关的部份 一、建筑结构专业部份 序号 项目 审查内容 3.1 强制性条文 工程建设标准强制性条文 （房屋建筑部分）2002 年版（具体条款略） 3.2 设计依据 3.2.1 工程建设标准 使用的设计规范、规程、是否适用于本工程，是否为有效版本。 3.2.2 建筑抗震设防类别 建筑抗震设计所采用的建筑抗震设防类别，是否符合国家标准建筑震设防分类标准GB50223-95 的规定。 3.2.3 建筑抗震设计参数 （1） 是否正确使用岩土工程勘察报告所提供的岩

6、土参数， 是否正确采用岩土工程勘察报告对基础形式、地基处理、防腐蚀措施（地下水有腐蚀性时）等提出的建议并采取了相应措施。 （2）建筑抗震设计采用的抗震设防烈度、 设计基本地震加速度和所属设计地震分组，是否按建筑震设计规范GB50011-2001 附录 A 采用；对已编制抗震设防区划的城市，是否按批准的抗震设防烈度或设计地震参数采用；对于在规范上未明确的地区，地震动参数的取值应由勘察单位依据 GB50011-2001 第1.0.4、1.0.5 条提供。 3.2.4 岩土工程勘察报告 （1） 是否正确使用岩土工程勘察报告所提供的岩土参数， 是否正确采用岩土工程勘察报告对基础形式、地基处理、防腐蚀措

7、施（地下水有腐蚀性时）等提出的建议并采取了相应措施。 （2） 需考虑地下水位对地下建筑影响的工程，设计及计算所采用的防水设计水位和抗浮设计水位，是否符合岩土工程勘察报告所提水位。 注：根据岩土工程勘察规范GB50021-2001 第4.1.13 条规定，岩土工程勘察时应提供设计所需的地下水位。 3.3 结构计算书 3.3.1 软件的适用性 （1）所使用的软件是否通过有关部门的鉴定。 （2） 计算软件的技术条件，是否符合现行工程建设标准的规定，并应阐明其特殊处理的内容和依据。 3.3.2 计算书的完整性 结构设计计算书应包括输入的结构总体计算总信息、周期、振型、地震作用、位移、结构平面简图、荷载

8、平面简图、配筋平面简图；地基计算；基础计算；人防计算；挡土墙计算；水池计算；楼梯计算等。 3.3.3 计算分析 （1）计算模型的建立，必要的简化计算与处理，是否符合工程的实际情况。 （2） 所采用的软件的计算假定和力学模型，是否符合工程实际。 （3） 复杂结构进行多遇地震作用下的内力和变形分析时，是否采用了水少于两个不同的力学模型的软件进行计算，并对其计算结构进行分析比较。 （4） 所有计算机计算结果， 应经分析判断确认其合理、有效后方可用于工程设计。 3.3.4 结构构件及节点 （1） 结构构件是否具有足够的承载能力，是否满足建筑结构荷载规范GB50009-2001 第 3.2.2 条、混凝

9、土结构设计规范GB50010-2002 第 3.2.3 条及其它规范、规程有关承载力极限状态的设计规定。 （2） 结构连接节点及变截面悬臂构件各截面承载力是否满足规范、规程的要求。 3.4 结构设计总说明 着重审查设计依据条件是否正确， 结构材料选用、统一构造做法、标准图选用是否正确，对涉及使用、施工等方面需作说明的问题是否已作交待。审查内容一般包括： （1）建筑结构类型及概况，建筑结构安全等级和设计使用年限， 建筑抗震设防分类、 抗震设防烈度 （设计基本地震加速度及设计地震分组） 、 场地类别和钢筋混凝土结构抗震等级，地基基础设计等级，砌体结构施工质量控制等级，基本雪压和基本风压，地面粗糙度

10、，人防工程抗力等级等。 （2）设计0.000 标高所对应的绝对标高、持力层土层类型及承载力特征值，地下水类型及标高、防水设计水位和抗浮设计水位，场地的地震动参数，地基液化，湿陷及其他不良地质作用，地基土冻结深度等描述是否正确，相应的处理措施是否落实。 （3）设计荷载，包括规范未做出具体规定的荷载均应注明使用荷载的标准值。 （4）混凝土结构的环境类别、材料选用、强度等级、材料性能（包括钢材强屈比等性能指标）和施工质量的特别要求等。 （5）受力钢筋混凝土保护层厚度，结构的统一做法和构造要求及标准图选用。 （6）建筑物的耐火等级、构件耐火极限、钢结构防火、防腐蚀及施工安装要求等。 （7）施工注意事项

11、，如后浇带设置、封闭时间及所用材料性能、施工程序、专业配合及施工质量验收的特殊要求等。 3.5 地基和基础 3.5.1 基础选型与 地基处理 （1）基础选型、埋深和布置是否合理，基础底面标高不同或局部未达到勘察报告建议的持力层时结构处理措施是否得当。 （2）人工地基的处理方案和技术要求是否合理，施工、检测及验收要求是否明确。 （3）桩基类型选择、桩的布置、试桩要求、成桩方法、终止沉桩条件、桩的检测及桩基的施工质量验收要求是否明确。 （4）是否要进行沉降观测，如要进行观测，沉降观测的措施是否落实，是否正确。 （5） 深基础施工中是否提出了基础施工中施工单位应注意的安全问题，基坑开挖和工程降水时有

12、无消除对毗邻建筑物的影响及确保边坡稳定的措施。 （6） 对有液化土层的地基，是否根据建筑的抗震设防类别、地基液化等级，结合具体情况采取了相应的 措 施 ； 液 化 土 中 的 桩 的 配 筋 范 围 是 否 符 合GB50011-2001 第 4.4.5 条的要求。 3.5.2 地基和基础设计 （1） 地下室顶板和外墙计算， 采用的计算简图和荷载取值（包括地下室外墙的地下水压力及地面荷载等）是否符合实际情况，计算方法是否正确；有人防地下室时，要注意审查基础结构是人防荷载控制还是建筑物的荷载控制。 （2） 存在软弱下卧层时， 是否对下卧层进行了强度和变形验算。 （3） 单桩承载力的确定是否正确，

13、群桩的承载力计算是否正确；桩身混凝土强度是否满足桩的承载力设计要求；当桩周土层产生的沉降超过基桩的沉降时应根据 JGJ94-94 第 5.2.14 条考虑桩侧负摩阻力。 （4）筏形基础的设计计算方法是否正确，见GB50007-2002 第 8.4.108.4.13 条。 （5）地基承载力及变形计算、桩基沉降验算、高层建筑高层部分与裙房差异沉降控制和处理是否正确。 （6）基础设计（包括桩基承台） ，除抗弯计算外，是否进行了抗冲切及抗剪切验算以及必要时的局部受压验算，见 GB5007-2002 第 8.2.7 条、8.3.1 条、8.3.2条、8.5.158.5.20 条及 8.4 节等。 （7）

14、 人防地下室结构选型是否正确，设计荷载取值、计算和构造是否符合规范规定。 （8）天然地基基础是否按建筑抗震设计规范GB50011-2001 第 4.2.2 条进行抗震验算。 （9）地下室墙的门（窗）洞口是否按计算设置了地梁；地下室设置的隔墙是否进行了计算，其计算简图、荷载取值、受力传力路径是否明确合理。 二、岩土工程勘察文件审查要点部份一、总则（一）为指导建筑工程施工图设计文件审查工作，根据建设工程质量管理条例和建设工程勘察设计管理条例，特制定建筑工程施工图设计文件（以下简称施工图）审查要点。（二）本要点供施工图审查机构进行建筑工程、市政工程勘察文件的技术性审查时参考使用。（三）建设单位报审的

15、资料应包括以下内容：1、经政府有关部门批准的作为勘察依据的文件及附件；2、岩土工程勘察文件（详勘阶段），必要时应附原始资料及计算书；3、审查需要提供的其他资料；（四）勘察文件技术审查要点包括以下内容：1、是否符合工程建设强制性条文和其他有关工程建设强制性标准；2、提供的参数、结论与建议是否存在安全隐患；3、是否符合公众利益；4、是否达到勘察文件深度规定的要求；5、是否符合经政府有关部门批准的作为勘察依据的文件要求。（五）本要点所涉及标准内容以现行规范规程内容为准。（六）各省、自治区、直辖市人民政府建设行政主管部门可根据本地的具体情况，对本要点做出必要的补充规定。二、审查要点 序号 标题 审查内
