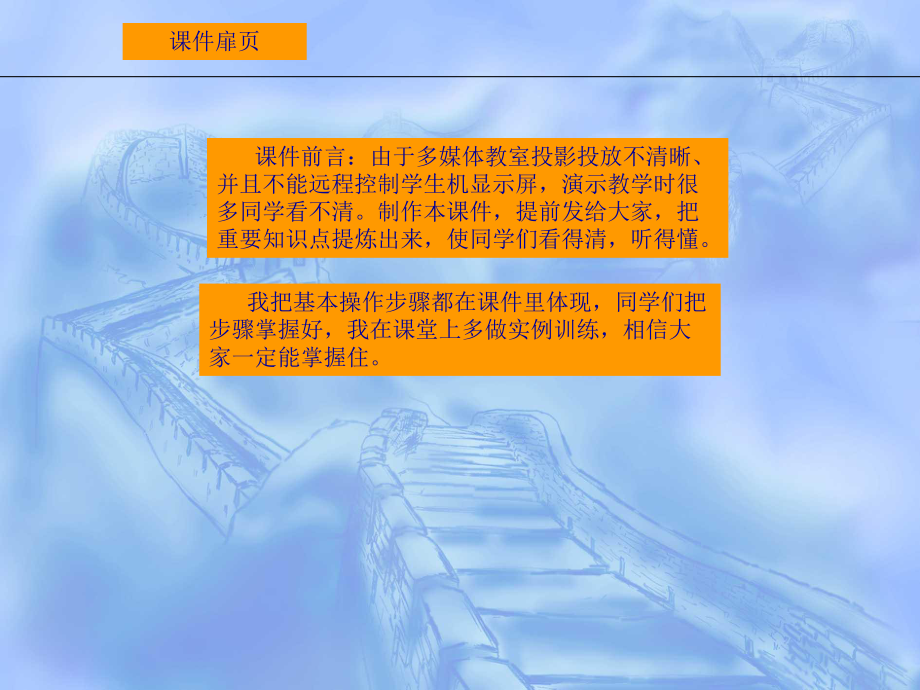

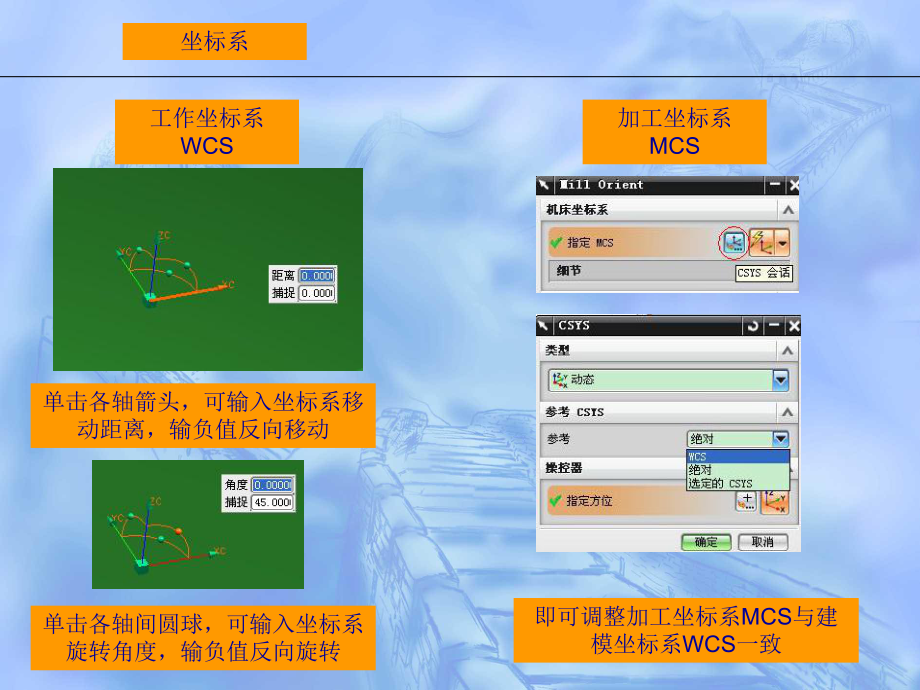

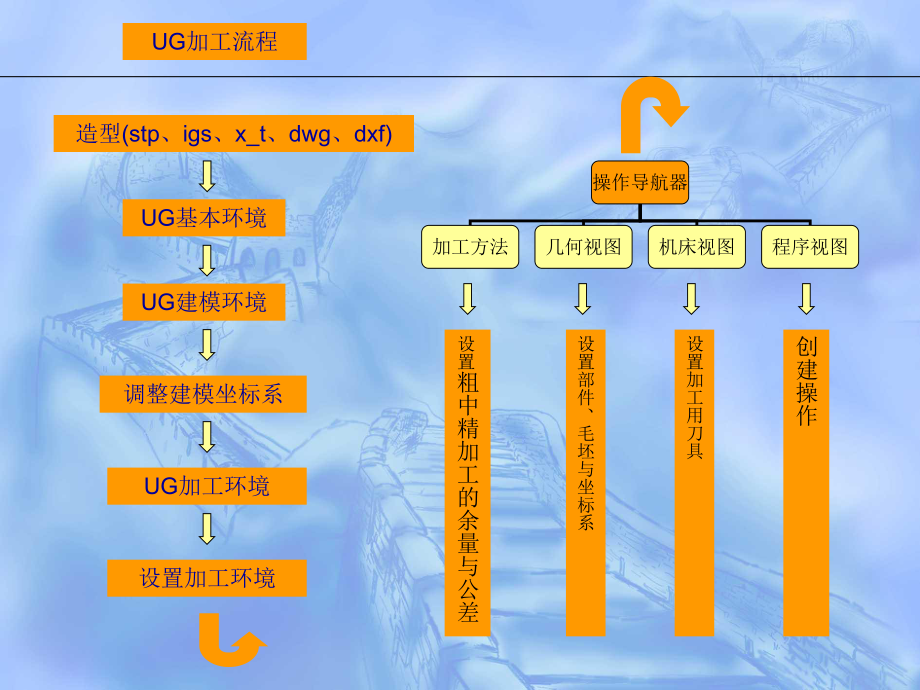

1、课件扉页 课件前言：由于多媒体教室投影投放不清晰、并且不能远程控制学生机显示屏，演示教学时很多同学看不清。制作本课件，提前发给大家，把重要知识点提炼出来，使同学们看得清，听得懂。 我把基本操作步骤都在课件里体现，同学们把步骤掌握好，我在课堂上多做实例训练，相信大家一定能掌握住。UG加工流程造型(stp、igs、x_t、dwg、dxf)UG基本环境UG建模环境调整建模坐标系UG加工环境设置加工环境操作导航器加工方法几何视图机床视图程序视图设置部件、毛坯与坐标系设置粗中精加工的余量与公差设置加工用刀具创建操作坐标系工作坐标系WCS单击各轴箭头，可输入坐标系移动距离，输负值反向移动单击各轴间圆球，可

2、输入坐标系旋转角度，输负值反向旋转加工坐标系MCS即可调整加工坐标系MCS与建模坐标系WCS一致加工环境设置加工环境一般设置平面加工三维加工三维加工子类型型腔铣子类型固定轴曲面轮廓铣子类型选择父项-继承父项参数所创建操作自己命名型腔铣子类型型腔铣子类型角落等高铣等高轮廓铣 常用残料加工 常用角落粗加工插铣 很少用型腔铣 常用型腔铣说明 各子类型选项只是设置了一些默认的参数，在创建操作时，对这些参数可以进行修改，就可以做出型腔铣其他子类型的操作Workpiece加工后所要求的形状，也就是所提供的造型所提供毛坯的形状，如果是长方体就选自动块，也可根据毛坯料形状做出造型做毛坯此为检查几何体，一般为压

3、板等所需避开的几何体。一般不怎么用型腔铣如果之前编辑过几何体，下面的部件和毛坯就定义好了，否则也可在这里定义前期在WORKPIECE里编辑的部件，也可在这里定义前期在WORKPIECE里编辑的毛坯，也可在这里定义前期在WORKPIECE里编辑的检查几何体，也可在这里定义不完全加工时，选择特定加工面，部分加工操作选项不完全加工时，选择修剪边界，可修剪掉边界外或内的刀具轨迹选择此项操作所用的刀具，也可在这里新建刀具使用在加工方法视图里编辑的余量和公差参数，也可在切削参数里重新定义刀具轨迹的走刀模式，型腔铣里常用的是跟随部件和跟随周边在每一层上刀具轨迹间距，常用选项为恒定。下面的距离为参数的具体数值

4、定义刀轴方向的每层切削深度，全局定义具体定义每个切削范围的Z向切削深度，可增加及删减层范围以控制切削深度策略、余量、拐角、连接、空间等参数进刀、退到、安全平面等参数主轴转速S、切削进给F、进刀及退刀F参数这里不用定义，但在MILL PLANE（平面加工）里可定义刀具补偿G41、G40生成：在定义完参数后，计算刀具轨迹；重播：对生成好的刀具轨迹进行回放；确认：对刀具轨迹进行3D或2D模拟；列表：生成CLSF刀具轨迹的初始文件，以便进行后处理型腔铣的应用型腔铣主要用作粗加工，可以根据所使用毛坯快速高效的制作粗加工程序型腔铣时指定切削区域，可只对指定部分做粗加工，用来大刀具后未切削部分型腔铣时指定裁
