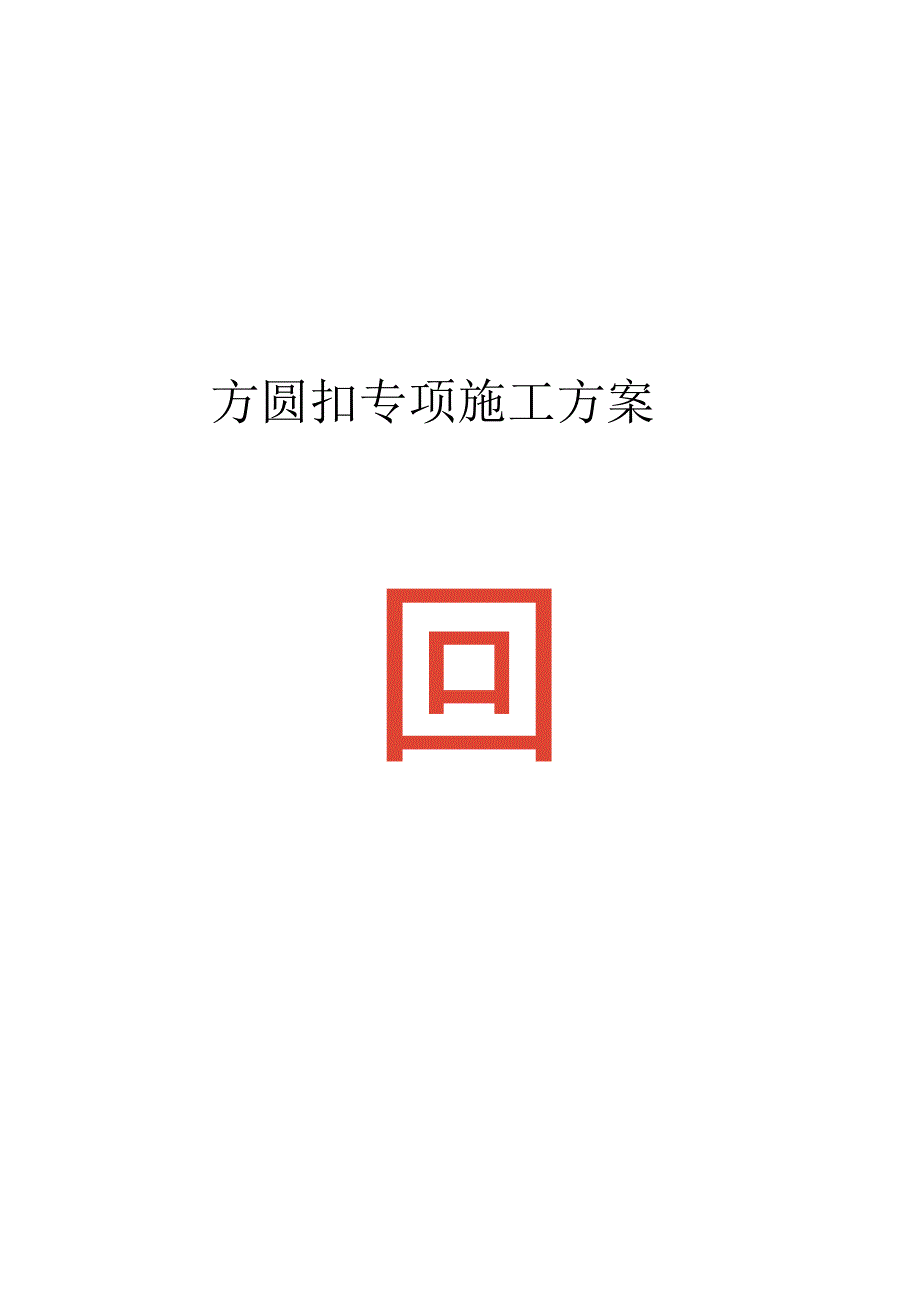

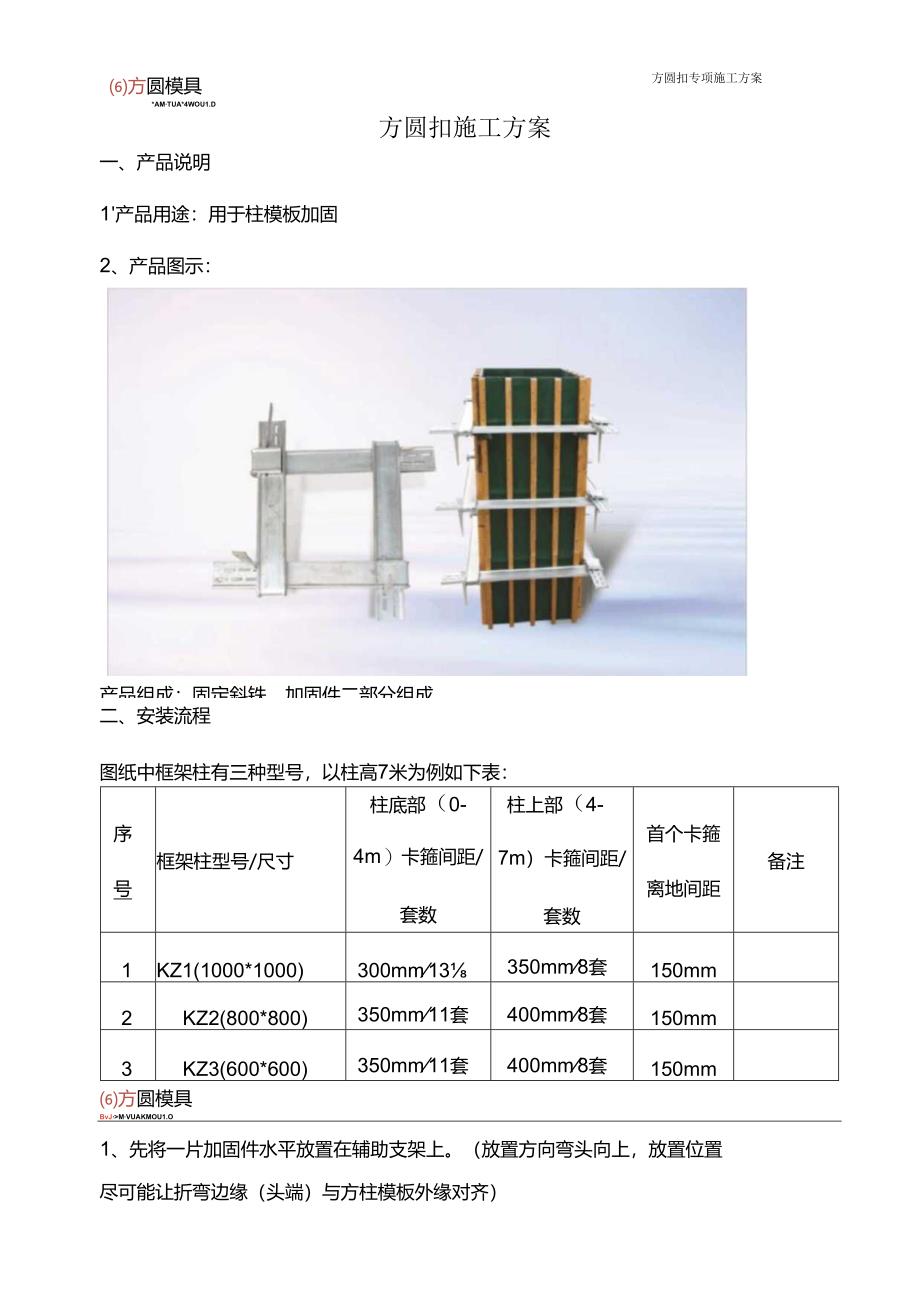

1、方圆扣专项施工方案回2018年1月22日方圆模具*AMTUA*4WOU1.D方圆扣专项施工方案方圆扣施工方案一、产品说明1产品用途：用于柱模板加固2、产品图示：产品组成：固定斜铁、加固件二部分组成。二、安装流程图纸中框架柱有三种型号，以柱高7米为例如下表：序号框架柱型号/尺寸柱底部（0-4m）卡箍间距/套数柱上部（4-7m）卡箍间距/套数首个卡箍离地间距备注1KZ1(1000*1000)300mm13350mm8套150mm2KZ2(800*800)350mm11套400mm8套150mm3KZ3(600*600)350mm11套400mm8套150mm方圆模具BvJMVUAKMOU1.O1、

2、先将一片加固件水平放置在辅助支架上。（放置方向弯头向上，放置位置尽可能让折弯边缘（头端）与方柱模板外缘对齐）2、将第二片卡箍尾端穿过第一片卡箍头端的折弯空间，然后水平放置在辅助支架上。（放置方向弯头向下，放置位置尽可能让折弯边缘（头端）与方柱模板外缘对齐）3、将第三片卡箍尾端穿过第二片卡箍头端折弯空间，然后水平放置在辅助支架上。（放置方向弯头向上，放置位置尽可能让折弯边缘（头端）与方柱模板外缘对齐）4、将第四片卡箍尾端穿过第三片卡箍头端折弯空间，同时保证第四片卡箍头端折弯空间卡住第一片卡箍尾端。然后放置在辅助支架上。5、最后用四个斜铁分别插入加固件尾部孔槽处。6、根据设计方圆扣的间距，依次安装

3、剩余加固件。7、校正并加固斜铁以完成方柱模板加固。三、拆除流程1、拆模时，依次把加固在模板外面的加固件上的斜铁去除，加固件自行脱落。按照先装后拆、先非承重部分，后承重部分的原则依次拆模。2、拆除加固件切勿高空抛扔，损坏配件并且存在严重安全隐患。四1.百量标准现浇结构模板安装的允许偏差见下表：模板安装技术要求项次项目名称允许偏差（mm）1轴线位置52基础截面内部尺寸+103底模上表面标高+54柱、墙、梁戳面内部尺寸+4：-55相邻两板面高低差26每层垂直度67表面平整58预埋钢板中心位移39预埋管顶留孔中心位移310预留洞中心线位移1011预留洞截面内部尺寸+10:-O五、注意事项回方S3模具I

4、Kb*oj1当柱高度上由两节拼成时模板的上下链接必的两块馍扳需要错开安装，错位安装可以保证方柱体的垂直性和整体性。模板长短上下错位插接，增加模板稳定性，柱体成型美观。2、方柱上下倏板接缝位皆应设一道加因件，保证模板的整体性：3、框柱进行混凝土浇筑时，柱高在六米以内时，可以一次加固，浇筑时注意控制浇筑速度，分次浇筑(中间有停顿时间)：柱高大于六米时，建议两次加固两次浇筑。4、柱模背愣方木必须大小均匀尺寸致，确保柱懊板平整度垂直度满足要求5、保证加固件的水平放置：注意加固件的放首顺序以及加固件弯起的方向六、方E1.扣回跑参数表第四部分方圆扣卡箍间距序号柱截面尺寸(mm)柱高3m以下卡箍间距(mm)

5、柱高3m-7m方柱底部加密卡箍间距(mm)首个卡箍离地距离(mm)单卡可承受最大应力(mpa)1500,5004003501502152600*6004003501502153700,7004003501502154800,8004003501502155900*90035030015023061000*100035030015023071100*110035030015023081200*120030025015023091300*1300300250150230101400*1400300250150230111500-1500以上250200150230表：可调节卡箍参数表例：方柱尺寸为700*700，高为5.8m底部加密区为5.8-3=2.8m-卡籁间距为350mm方,柱上部3m.卡箍间距400mm，备注：1、柱高度大于3m参考表中两列间距实行，小于3m按左列间距实行；2、柱高度大于7m-按照混凝土施工规范自行加固施工；3、模板承受混凝土恻压力均为35kNm2（一般混凝土侧压力取较小值，若取较大值可按照1m3混凝土约为2.5吨每立方混凝土25KN计算），单根卡箍受力根据不同规格及间距约在9-15kNm。
