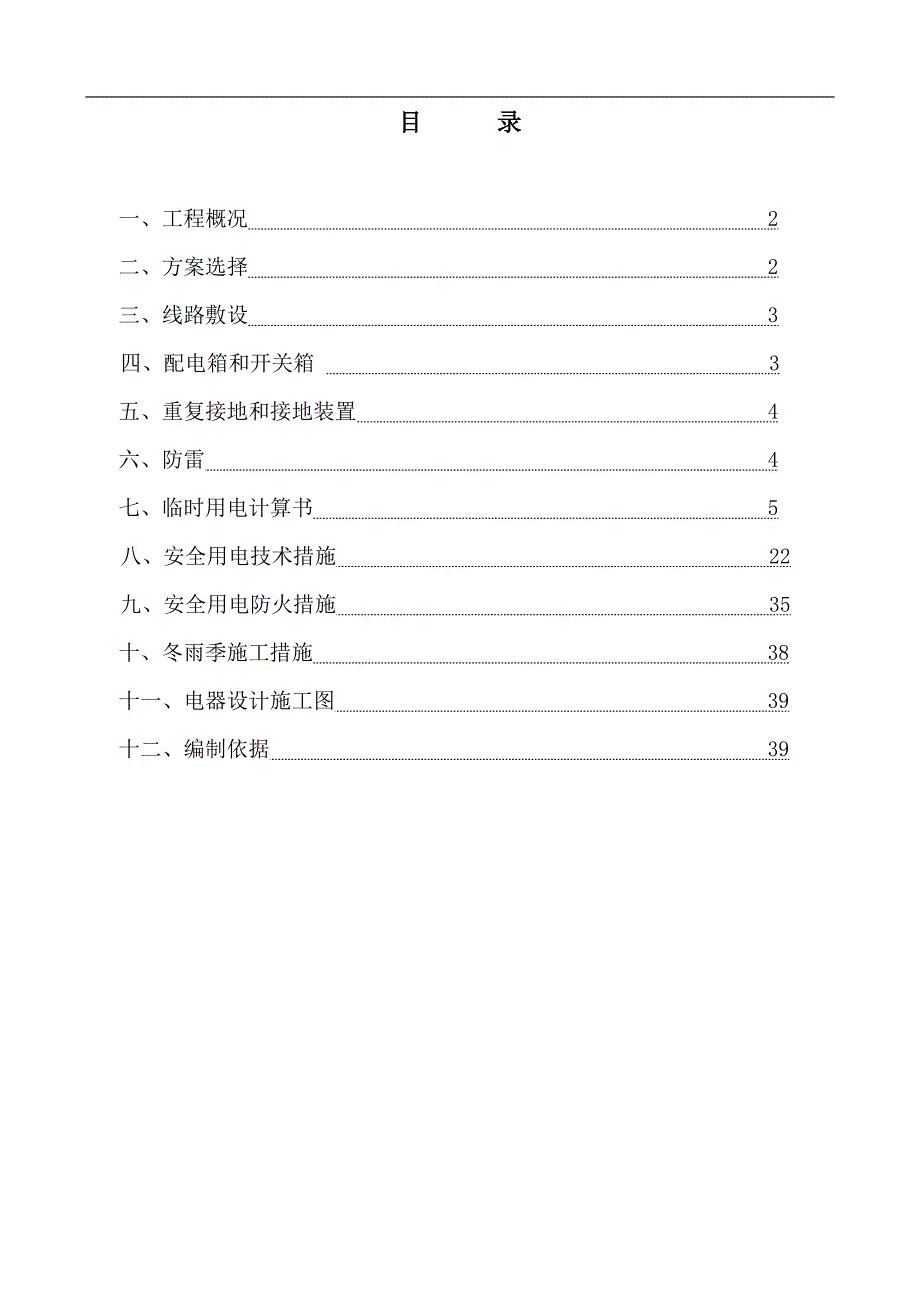

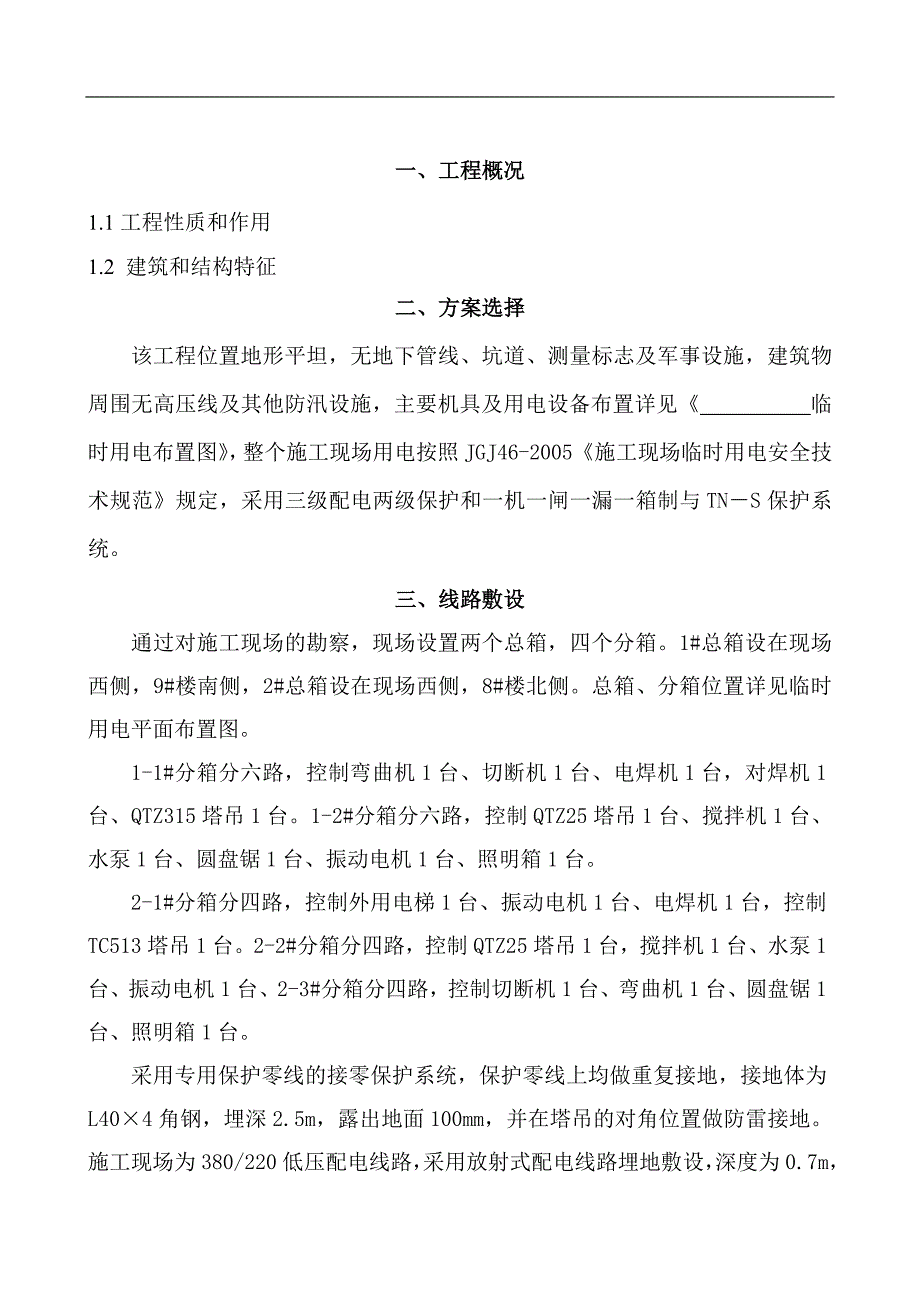

1、目 录一、工程概况 2二、方案选择 2三、线路敷设 3四、配电箱和开关箱 3五、重复接地和接地装置 4六、防雷 4七、临时用电计算书 5八、安全用电技术措施 22九、安全用电防火措施 35十、冬雨季施工措施 38十一、电器设计施工图 39十二、编制依据 39一、工程概况1.1工程性质和作用1.2 建筑和结构特征二、方案选择该工程位置地形平坦，无地下管线、坑道、测量标志及军事设施，建筑物周围无高压线及其他防汛设施，主要机具及用电设备布置详见 临时用电布置图，整个施工现场用电按照JGJ46-2005施工现场临时用电安全技术规范规定，采用三级配电两级保护和一机一闸一漏一箱制与TNS保护系统。三、线路

2、敷设通过对施工现场的勘察，现场设置两个总箱，四个分箱。1#总箱设在现场西侧，9#楼南侧，2#总箱设在现场西侧，8#楼北侧。总箱、分箱位置详见临时用电平面布置图。1-1#分箱分六路，控制弯曲机1台、切断机1台、电焊机1台，对焊机1台、QTZ315塔吊1台。1-2#分箱分六路，控制QTZ25塔吊1台、搅拌机1台、水泵1台、圆盘锯1台、振动电机1台、照明箱1台。2-1#分箱分四路，控制外用电梯1台、振动电机1台、电焊机1台，控制TC513塔吊1台。2-2#分箱分四路，控制QTZ25塔吊1台，搅拌机1台、水泵1台、振动电机1台、2-3#分箱分四路，控制切断机1台、弯曲机1台、圆盘锯1台、照明箱1台。采

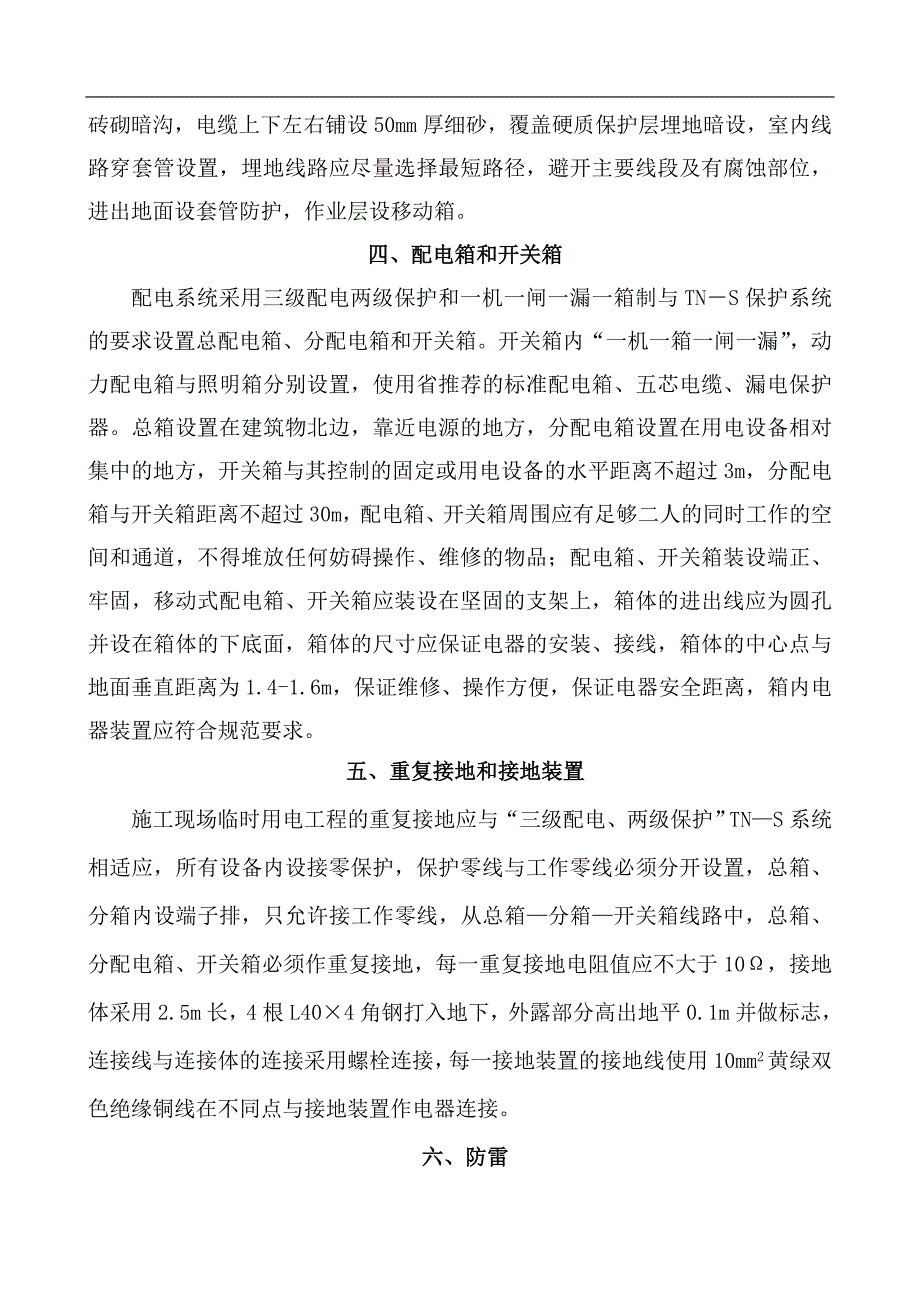

3、用专用保护零线的接零保护系统，保护零线上均做重复接地，接地体为L404角钢，埋深2.5m，露出地面100mm，并在塔吊的对角位置做防雷接地。施工现场为380/220低压配电线路，采用放射式配电线路埋地敷设，深度为0.7m，砖砌暗沟，电缆上下左右铺设50mm厚细砂，覆盖硬质保护层埋地暗设，室内线路穿套管设置，埋地线路应尽量选择最短路径，避开主要线段及有腐蚀部位，进出地面设套管防护，作业层设移动箱。四、配电箱和开关箱配电系统采用三级配电两级保护和一机一闸一漏一箱制与TNS保护系统的要求设置总配电箱、分配电箱和开关箱。开关箱内“一机一箱一闸一漏”，动力配电箱与照明箱分别设置，使用省推荐的标准配电箱、

4、五芯电缆、漏电保护器。总箱设置在建筑物北边，靠近电源的地方，分配电箱设置在用电设备相对集中的地方，开关箱与其控制的固定或用电设备的水平距离不超过3m，分配电箱与开关箱距离不超过30m，配电箱、开关箱周围应有足够二人的同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品；配电箱、开关箱装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上，箱体的进出线应为圆孔并设在箱体的下底面，箱体的尺寸应保证电器的安装、接线，箱体的中心点与地面垂直距离为1.4-1.6m，保证维修、操作方便，保证电器安全距离，箱内电器装置应符合规范要求。五、重复接地和接地装置施工现场临时用电工程的重复接地应与“三级配电、两

5、级保护”TNS系统相适应，所有设备内设接零保护，保护零线与工作零线必须分开设置，总箱、分箱内设端子排，只允许接工作零线，从总箱分箱开关箱线路中，总箱、分配电箱、开关箱必须作重复接地，每一重复接地电阻值应不大于10，接地体采用2.5m长，4根L404角钢打入地下，外露部分高出地平0.1m并做标志，连接线与连接体的连接采用螺栓连接，每一接地装置的接地线使用10mm2黄绿双色绝缘铜线在不同点与接地装置作电器连接。六、防雷施工现场的塔吊防雷装置，应将塔吊全身做电器连接，用10mm2黄绿双色绝缘铜线作防雷接地引下线，在不同点（对角）压接到塔吊的底座上，该引下线压接在接地连接板上，并用4mm40mm扁铁与

6、在建工程基础梁钢筋相连接，塔吊除作防雷接地外，必须同时作重复接地，可采用一接地装置，其中接地电阻不得大于10。八、安全用电技术措施安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容：（一）安全用电技术措施1.保护接地是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。这时只要适当控制接地电阻（一般

7、不大于4），就可减少触电事故发生。(1).接地装置分类接地装置，就是接地线和接地体的合称(总和)，它包括接地线和接地体。接地线，又分为接地干线和接地支线。接地体，又分为自然接地体和人工接地体。(2).接地装置的安全技术要求1) 接地体或地下接地线，均不得采用铝导体制做。2) 垂直接地体，宜采用角钢或圆钢，不宜采用螺纹钢材。3) 接地线焊接塔接长度，必须符合以下技术要求。4) 接地干线，通常要求其截面不得小于100mm2;接地支线，通常要求其截面不得小于48mm2。5) 采用自然接地体时，可充分利用施工现场的主体金属结构或基础钢筋砼工程的基础结构，严禁利用易燃、易爆物的金属管道作为接地体。序号项

8、 目技术要求检查方法1搭接长度扁钢2d尺量圆钢6d(双面焊)圆钢和扁钢6d(双面焊)2扁钢搭接焊的棱边数3观察注：b为扁钢宽度，d为圆钢直径。2.保护接零在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。3.防雷措施(1) 在土壤电阻率低于200m区域的电杆上可不另设防雷接地装置，但在配电室的架空进线

9、或出线处应将绝缘子铁脚与配电室的接地装置相连接。(2) 施工现场内的起重机、井字架、龙门架等机械设备，以及钢脚手架和正在施工的在建工程等的金属结构，若在相邻建筑物、构筑物的防雷装置的保护范围以外，并在下表规定范围内，则应安装防雷装置。 表4-5 年平均雷暴日和机械设备安装防雷装置高度地区现场平均雷暴日（天）（T）机械设备高度（m）T155015T403540T9020T90及雷害区特别严重的地区12(3) 若最高机械设备上的避雷针(接闪器)其保护范围能覆盖其他设备，且最后退出现场，则其他设备可不设防雷装置。保护范围可按滚球法确定。(4) 各机械设备的防雷引下线，可利用该设备的金属结构体，但应保

10、证电气连接。(5) 机械设备上的避雷针(接闪器)长度应为12m。塔式起重机可不另设避雷针(接闪器)。(6) 施工现场内所有防雷装置的冲击接地电阻不得大于30。(7) 做防雷接地的电气设备，必须同时做重复接地;同一台电气设备的重复接地与防雷接地可使用同一个接地体，接地电阻应符合重复接地电阻值的要求。(8) 安装避雷针(接闪器)的机械设备，所有固定的动力、控制、照明、信号及通信线路宜采用钢管敷设。钢管与该机械设备的金属结构体应做电气连接。4.设置漏电保护器(1) 施工现场的总配电箱和开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护

11、的功能。(2) 开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。(3) 漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。(4) 漏电保护器的选择应符合国标GB6829-86漏电动作保护器（剩余电流动作保护器）的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。5.安全电压安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害的电压。国标GB3

12、805-83安全电压中规定，安全电压值的等级有42、36、24、12、6V五种。同时还规定：当电气设备采用了超过24V时，必须采取防直接接触带电体的保护措施。对下列特殊场所应使用安全电压照明器。(1) 隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2.4m等场所的照明，电源电压应不大于36V。(2) 在潮湿和易触及带电体场所的照明电源电压不得大于24V。(3) 在特别潮湿的场所，导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V。6.电气设备的设置应符合下列要求(1) 应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱，实行分级配电(2) 箱与照明配电箱宜分别设置

13、，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。(3) 应由末级分配电箱配电。开关箱内应一机一闸，每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台及以上的用电设备。(4) 设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。(5) 配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。也不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所。配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物品。(6) 配电箱、开关箱安装要端正、牢固，移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的中心距地面的垂直距离应大于1.4m，小于1.6m。移动式分配电箱、开关箱的中心距地面的垂直距离为0.81.6m。配电箱、开关箱采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。(7) 配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。7.电气设备的安装（1）配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后
