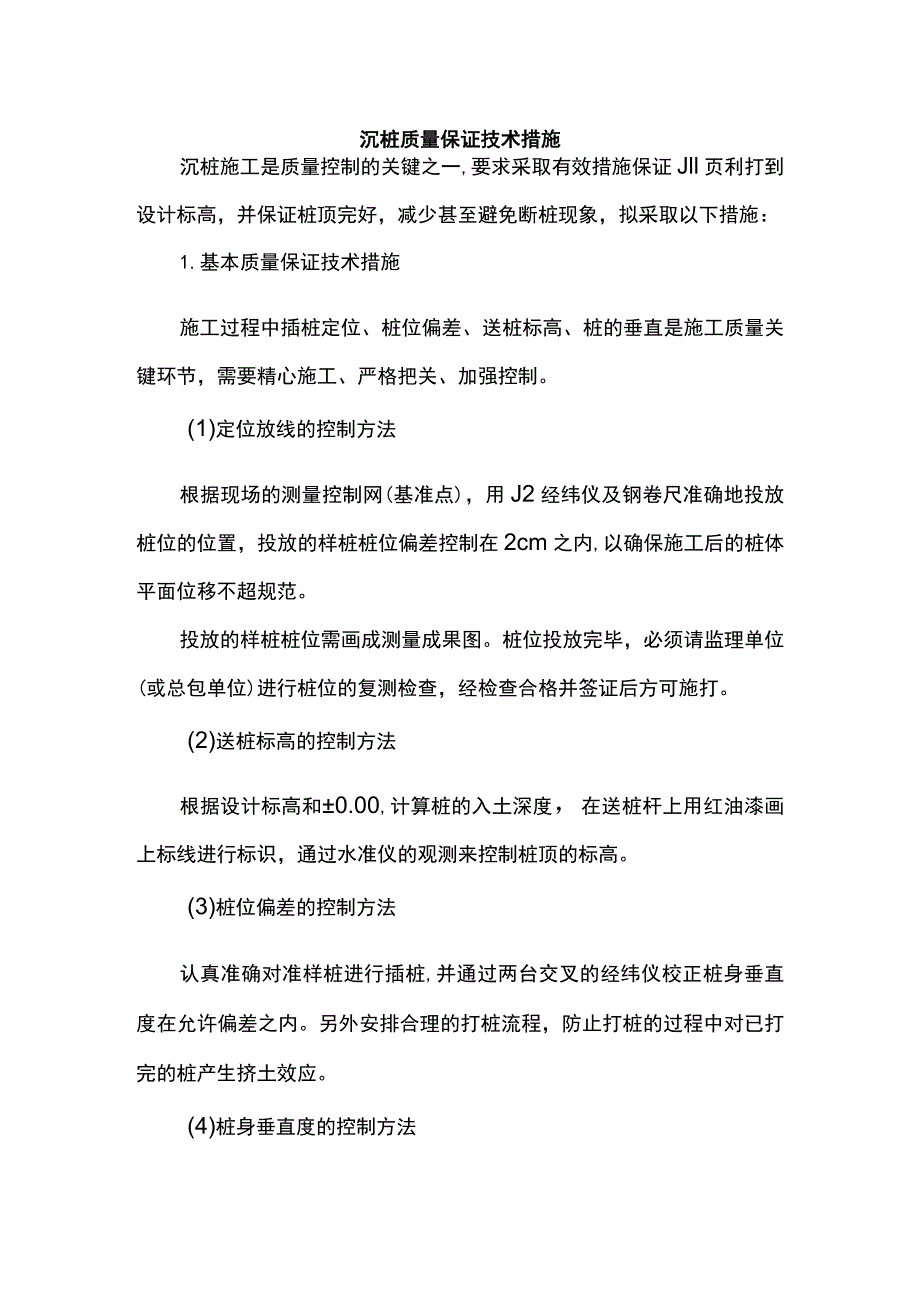

1、沉桩质量保证技术措施沉桩施工是质量控制的关键之一,要求采取有效措施保证Jll页利打到设计标高，并保证桩顶完好，减少甚至避免断桩现象，拟采取以下措施：1.基本质量保证技术措施施工过程中插桩定位、桩位偏差、送桩标高、桩的垂直是施工质量关键环节，需要精心施工、严格把关、加强控制。(1)定位放线的控制方法根据现场的测量控制网(基准点)，用J2经纬仪及钢卷尺准确地投放桩位的位置，投放的样桩桩位偏差控制在2cm之内,以确保施工后的桩体平面位移不超规范。投放的样桩桩位需画成测量成果图。桩位投放完毕，必须请监理单位(或总包单位)进行桩位的复测检查，经检查合格并签证后方可施打。(2)送桩标高的控制方法根据设计标

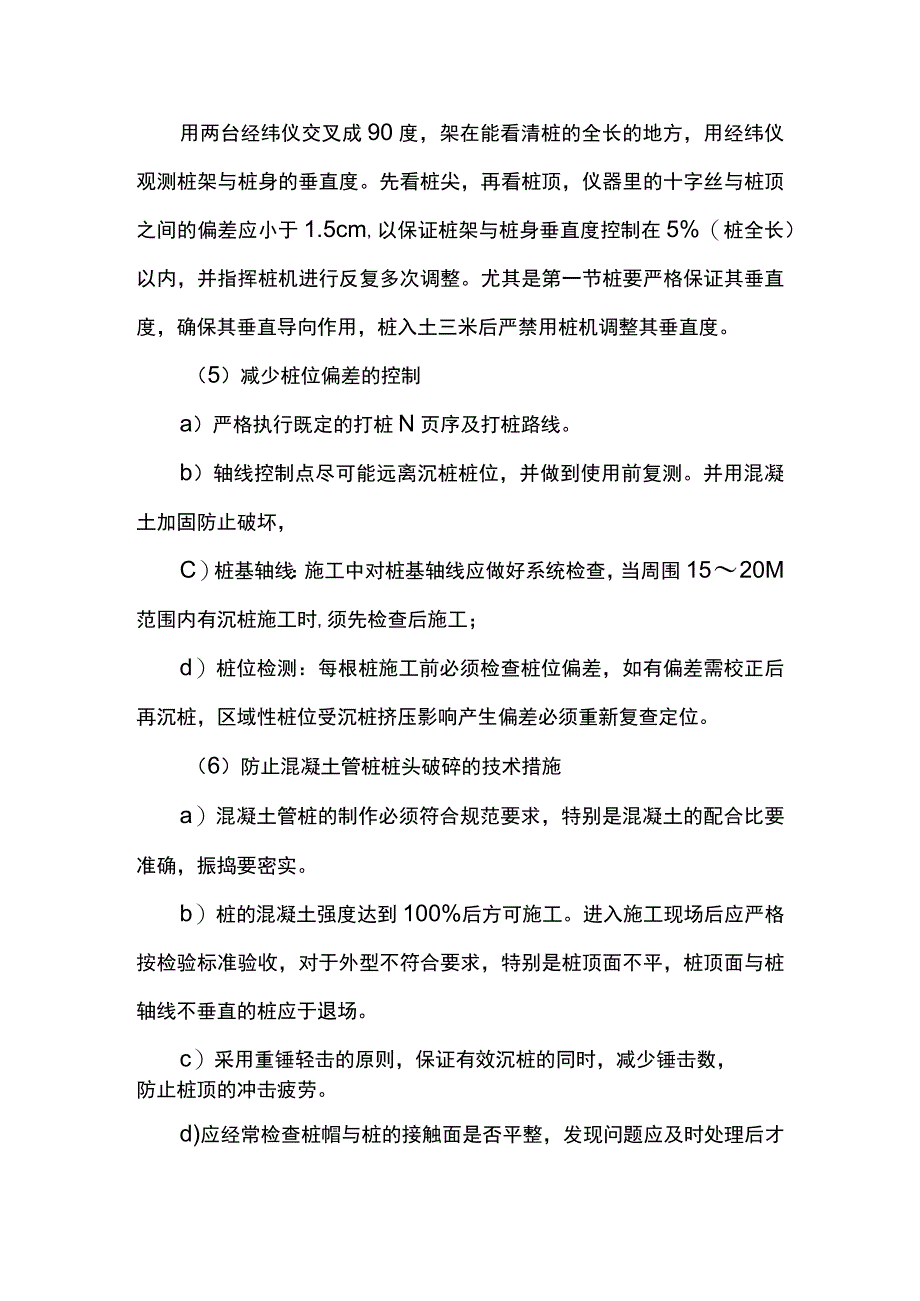

2、高和0.00,计算桩的入土深度，在送桩杆上用红油漆画上标线进行标识，通过水准仪的观测来控制桩顶的标高。(3)桩位偏差的控制方法认真准确对准样桩进行插桩,并通过两台交叉的经纬仪校正桩身垂直度在允许偏差之内。另外安排合理的打桩流程，防止打桩的过程中对已打完的桩产生挤土效应。(4)桩身垂直度的控制方法用两台经纬仪交叉成90度，架在能看清桩的全长的地方，用经纬仪观测桩架与桩身的垂直度。先看桩尖，再看桩顶，仪器里的十字丝与桩顶之间的偏差应小于1.5cm,以保证桩架与桩身垂直度控制在5%（桩全长）以内，并指挥桩机进行反复多次调整。尤其是第一节桩要严格保证其垂直度，确保其垂直导向作用，桩入土三米后严禁用桩机

3、调整其垂直度。（5）减少桩位偏差的控制a）严格执行既定的打桩N页序及打桩路线。b）轴线控制点尽可能远离沉桩桩位，并做到使用前复测。并用混凝土加固防止破坏，C）桩基轴线：施工中对桩基轴线应做好系统检查，当周围1520M范围内有沉桩施工时,须先检查后施工；d）桩位检测：每根桩施工前必须检查桩位偏差，如有偏差需校正后再沉桩，区域性桩位受沉桩挤压影响产生偏差必须重新复查定位。（6）防止混凝土管桩桩头破碎的技术措施a）混凝土管桩的制作必须符合规范要求，特别是混凝土的配合比要准确，振捣要密实。b）桩的混凝土强度达到100%后方可施工。进入施工现场后应严格按检验标准验收，对于外型不符合要求，特别是桩顶面不平

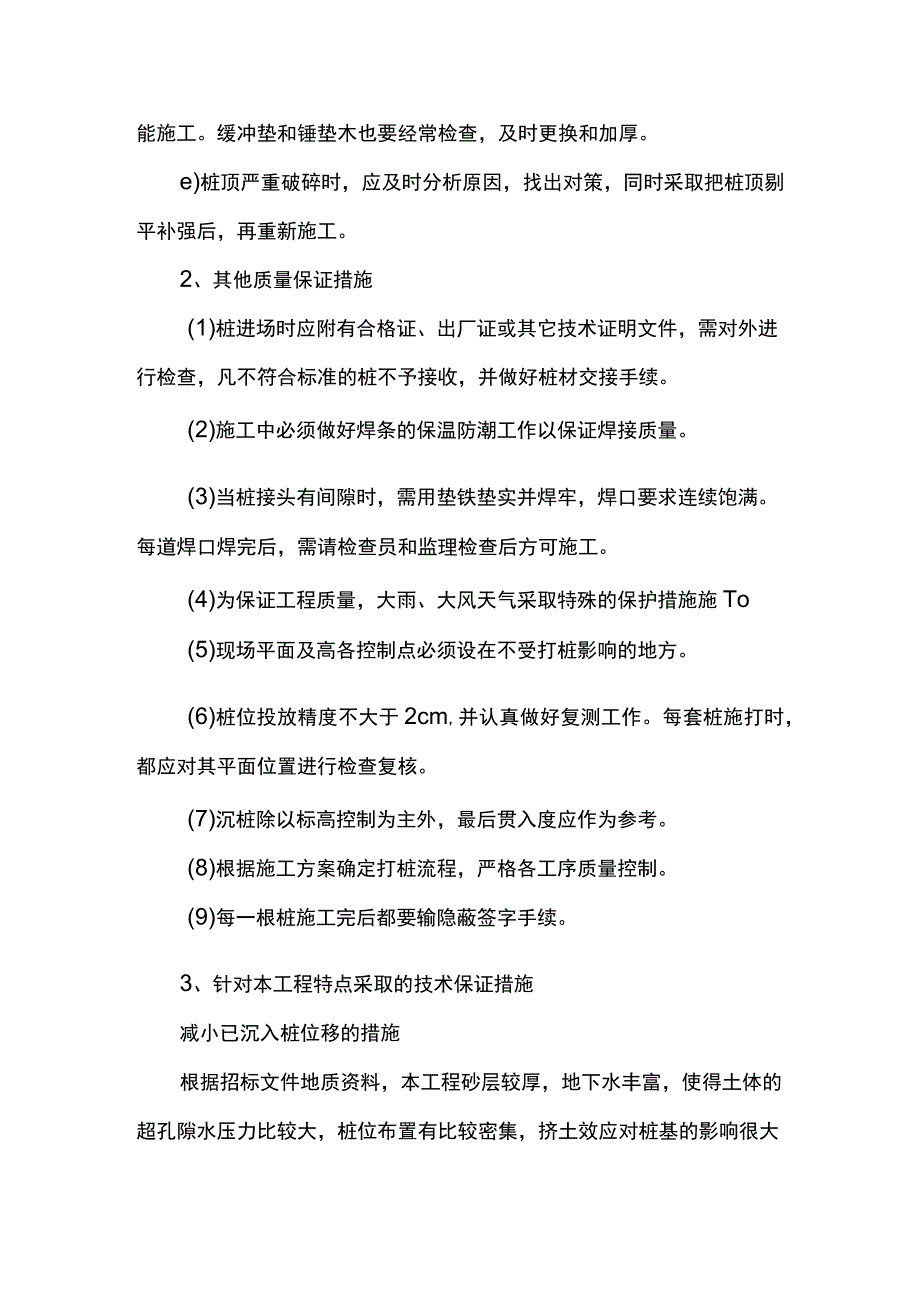

4、，桩顶面与桩轴线不垂直的桩应于退场。c）采用重锤轻击的原则，保证有效沉桩的同时，减少锤击数，防止桩顶的冲击疲劳。d)应经常检查桩帽与桩的接触面是否平整，发现问题应及时处理后才能施工。缓冲垫和锤垫木也要经常检查，及时更换和加厚。e)桩顶严重破碎时，应及时分析原因，找出对策，同时采取把桩顶剔平补强后，再重新施工。2、其他质量保证措施(1)桩进场时应附有合格证、出厂证或其它技术证明文件，需对外进行检查，凡不符合标准的桩不予接收，并做好桩材交接手续。(2)施工中必须做好焊条的保温防潮工作以保证焊接质量。(3)当桩接头有间隙时，需用垫铁垫实并焊牢，焊口要求连续饱满。每道焊口焊完后，需请检查员和监理检查后

5、方可施工。(4)为保证工程质量，大雨、大风天气采取特殊的保护措施施To(5)现场平面及高各控制点必须设在不受打桩影响的地方。(6)桩位投放精度不大于2cm,并认真做好复测工作。每套桩施打时，都应对其平面位置进行检查复核。(7)沉桩除以标高控制为主外，最后贯入度应作为参考。(8)根据施工方案确定打桩流程，严格各工序质量控制。(9)每一根桩施工完后都要输隐蔽签字手续。3、针对本工程特点采取的技术保证措施减小已沉入桩位移的措施根据招标文件地质资料，本工程砂层较厚，地下水丰富，使得土体的超孔隙水压力比较大，桩位布置有比较密集，挤土效应对桩基的影响很大给桩基的连续施工带来较大难度,为此可以采取以下措施：

6、a）合理分区：该工程桩群密集，为控制桩位移，在分区时，按桩位移密集程度划分区域，施工时集中几台桩机先打该部分桩，以减少对周围桩的挤土影响程度。b）确定科学的施工顺序：根据分区图，决定了施工区域施工顺序，在每个区块做出了具体的桩机施打W页序和流水，根据先中间后两边，先密后疏，先柱基中间桩后柱基边桩，先深后浅的原则。（2）打桩监测措施（信息化施工）根据试桩监测情况分析，群桩挤土效应明显,且有一定的影响范围，工程桩施工时应采取科学的施工顺序、合理控制打桩速度、加强打桩监测工作，如桩基密集，应在施工中采取必要的措施（如在桩间土中插塑料排水板，埋设孔压计、深层土体位移监测元件等）消散饱和软土中的超孔隙水

7、压力，促进桩周土尽快恢复，避免由于施工快、施工措施不当等造成桩断裂、上拔等问题。打桩时采取以下各项监测措施进行施工：a）已打入桩位移（高程）的监测根据设计院及业主要求，对已打入桩的位移和标高进行监测。监测方法及要求，按设计院及业主要求设观测点，每天进行观测并及时将观测结果数据填入表格。绘制出时间、位移（标高）曲线变化图上报，并据此指导施工，具体监测点的设置一般为每区域35个，最终点位设置以设计院、业主批准的设置图为准，监测的内容，监测桩顶水平位移和上浮情况。b)深层土体位移观测，必要时可设置测斜管等观测深层土体位移。测斜管埋深H=3050米,埋置于相邻近的具有代表性区域。(此项监测由业主委托有资质单位进行根据上述监测结果，调整打桩顺序和流水方向、打桩速率等。(3)控制打桩速率根据本工程的特点，为控制桩位移，根据监测桩位移和土体的空隙水压力的结果,可以通过限制每台桩机每天的打桩数量来适当调整打桩速率。(4)选择打桩经验较为丰富的技术工人持证上岗。(5)局部桩基如果需要，施工时可跳打。(6)土建单位需制定科学合理的土方开挖方案，均匀卸载，分层开挖，以保证已施工桩基不上浮，不位移，不被破坏。沉桩完毕以后，基础开挖必须等打桩引起的超孔隙水压力累计增量消散80%以上方可进行，并尽可能避免由于局部土体失稳，造成桩顶偏移现象。桩施工后,地面一定范围内不允许大吨位的机械通行,以免破坏基桩。
