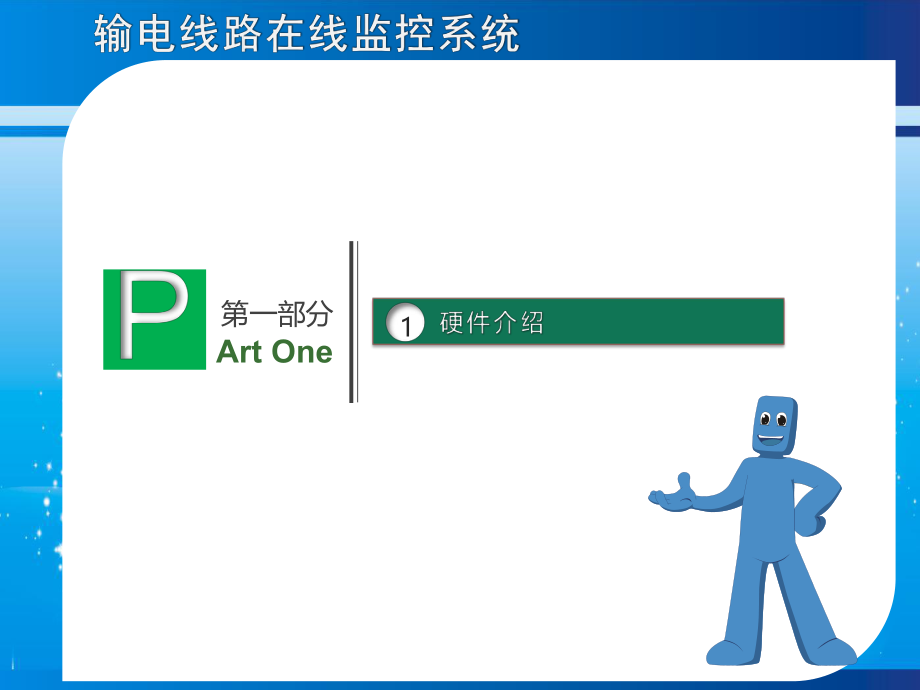

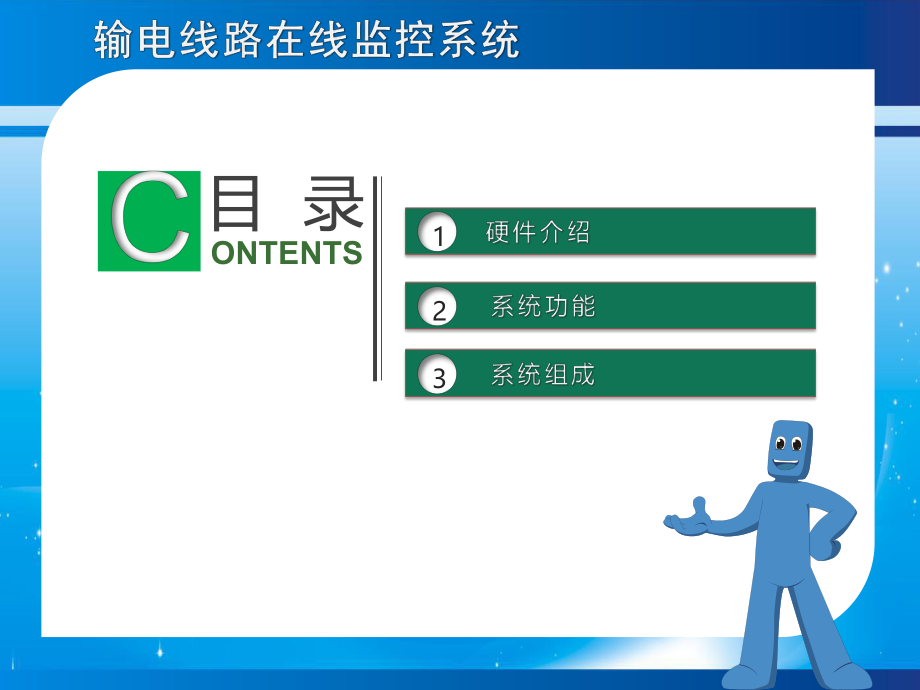

1、12目 录ONTENTS31Art One第一部分外观您的内容您的内容各子系统相互独立设备控制的局限性技术参数l重量： 20KG l长*宽*高：422mm*255mm*501mml蓄电池：80AH或130AH锂电池l电池电压：DC 12Vl通信方式：支持3G、4G、WIFI、光纤l存储容量：2G. 支持32硬盘扩展l工作温度：45+70；lEMC标准：4级A类l防护等级：IP65l防误差设计：单板防及外围传感器防误差设计 核心主控单元防误差航空插头 6月 快速安装2Art One第二部分 功能特点支持新能源独立供电远程视频监控支持2G、3G、4G通信图片自动巡视视频自动巡视支持WIFI通信支持

2、光纤通信系统远程升级维护远程电源管理前端数据存储视频智能分析告警防入侵探测告警告警联动-视频录像，图像抓拍，彩信短信提示，远程喊话 系统亮点球罩自清洁技术采用自清洁技术，防止球罩覆冰；特级电池供电采用特级电池供电，稳定性和可靠性更高；低功耗比如：球机最低功耗5.3W（国内（国内最低！）最低！）自动巡视支持图像视频定时自动巡视；3Art One第三部分 系统简介 输电线路在线监控系统结合视频监控技术、智能分析技术、防入侵告警探测技术、告警联动技术、语音告警技术、彩信短信告警技术、无线通信技术、光纤传输技术等实现对线路及杆塔防入侵监测告警。 通过视频智能分析技术和防入侵告警探测器，对入侵和破坏情况

3、进行告警，系统接收告警命令后，自动关联摄像机预置位进行抓图和视频录像，现场播放告警录音，并且以彩信或者短信方式通知相关负责人，并将实时信息上传主站平台，必要时可进行远程喊话。 输电线路在线监控系统包含主控及通信单元、低功耗图像采集及智能分析单元、防入侵探测器、语音单元、供电单元、软件管理平台、手机管理客户端等几部分，其中主控单元还包含视频编码模块、控制管理模块、数据管理模块、智能巡视模块等，通信单元包含短信管理模块、3G通信模块、4G通信模块。供电单元包含电源集成模块等。 组成 系统架构图 系统简介实现实现线路危险点周围环境的线路危险点周围环境的监控监控输电线路分布广泛，所经地区情况复杂，许多

4、地方跨越公路铁路、人烟密集地区和建筑工地等，因此对危险点安装视频监控设备，对其周围的环境进行监控，及时发现高杆物体移动、工地吊机活动等不安全情况，并及时纠正，可避免许多外力破坏事故发生。 根据摄像机监测距离以及现场线路环境需求，我们在其中的一个塔杆上，安装一个红外高清网络智能球机，从而解决塔杆之间的线路安全状况监视。一旦发现对线路产生威胁，及时发出告警信息至软件平台和手机报警。后期我们计划在相距500米左右的两地塔杆处各安装一个红外球机，形成对望，真正可以实现监控闭环的效果。 系统架构图防防外力外力破坏破坏 由于输电线路面广、点多、线长、裸露野外等诸多特点，并且大多数立杆变压器安装位置不高，使

5、其成为破坏和偷盗的目标。采用输电线路视频监控设备，并结合微波被动红外复合的探测器（简称红外双鉴），实现对运行线路和变压器安装点进行定期检测。微波被动红外复合的探测器，它将微波和红外探测技术集中运用在一体。在控制范围内，只有二种报警技术的探测器都产生报警信号时，才输出报警信号。它既能保持微波探测器可靠性强、与热源无关的优点又集被动红外探测器无需照明和亮度要求、可昼夜运行的特点，大大降低探测器的误报率。这种复合型报警探测器的误报率则是单技术微波报警器误报率的几百分之一。简单的说，就是把被动红外探测器和微波探测器做在了一起，主要是提高探测性能，减少误报。 被动红外探测技术是一探测人体红外辐射与背景物

6、体（墙、家具、树木、地形等）红外辐射相比较而产生的差异部分依据的，背景红外辐射量往往是微弱而稳定的。入侵者（包括各种动物在内）的红外辐射量往往是大的，可以引起警报信号。如果只用一种技术进行探测，各种动物（如狗、猫、老鼠等）及各种非动物的红外辐射源（如暖气、强灯光、太阳光等）往往也会引起警报的，这种报警是符合工作原理的，专门从事双技术探测器研究的科研人员，将微波探测技术和被动红外探测技术组合在一个机壳里构成一种入侵探测器。组成的这种双技术探测器，都选用了不同的工作原理的两种技术组合在一起，使从工作原理上无法避免的误报警的到了抑制。因为双技术探测器要求两种技术都提供报警信息时，才提供一个触发报警信

7、息。其中任何一种提供报警信息，都不触发报警。因此使误报问题得到有效的控制，同时也扩大了探测器的使用范围。输电线路微气象在线监测系统输电线路微气象在线监测系统结合各类气象监测采集技术、分级告警技术、无线通信技术、光纤传输技术、新能源供电技术实现输电线路重点区域和气象盲区微气象监测告警功能。 通过系统设置气象数据采集及上传周期，并且设定气象分级告警阀值，对气象进行分级告警，尤其是对台风天气进行告警提示，可发送短信和彩信到相关负责人手机中。对于严寒天气的分级告警功能，也可提醒相关人员做好防护措施。 系统简介 输电线路微气象在线监测系统结合各类气象监测采集技术、分级告警技术、无线通信技术、光纤传输技术

8、、新能源供电技术实现输电线路重点区域和气象盲区微气象监测告警功能。 通过系统设置气象数据采集及上传周期，并且设定气象分级告警阀值，对气象进行分级告警，尤其是对台风天气进行告警提示，可发送短信和彩信到相关负责人手机中。对于严寒天气的分级告警功能，也可提醒相关人员做好防护措施。 系统架构图 主要功能气象采集气象采集实时监测实时监测历史查询历史查询分级告警分级告警告警联动告警联动数据缓存数据缓存风速温度 湿度风向气压雨量光辐射输电线路覆冰在线监测系统输电线路覆冰在线监测系统结合图像视频监控技术、远程气象采集技术、线路参数采集技术、无线通信技术、光纤传输技术、新能源供电技术实现线路覆冰状态远程监测。其

9、中图像视频监控装置对现场情况进行自动采集，必要时可实时浏览现场视频，直观了解线路覆冰情况。集成式气象站和拉力倾角传感器对现场数据进行采集，通过智能算法计算得出等值覆冰厚度，通过系统可以对覆冰厚度进行分级告警，通过短信联动功能告知相关人员。 系统简介输电线路覆冰在线监测系统结合图像视频监控技术、远程气象采集技术、线路参数采集技术、无线通信技术、光纤传输技术、新能源供电技术实现线路覆冰状态远程监测。其中图像视频监控装置对现场情况进行自动采集，必要时可实时浏览现场视频，直观了解线路覆冰情况。集成式气象站和拉力倾角传感器对现场数据进行采集，通过智能算法计算得出等值覆冰厚度，通过系统可以对覆冰厚度进行分

10、级告警，通过短信联动功能告知相关人员。输电线路覆冰在线监测系统输电线路覆冰在线监测系统结合图像视频监控技术、远程气象采集技术、线路参数采集技术、无线通信技术、光纤传输技术、新能源供电技术实现线路覆冰状态远程监测。其中图像视频监控装置对现场情况进行自动采集，必要时可实时浏览现场视频，直观了解线路覆冰情况。集成式气象站和拉力倾角传感器对现场数据进行采集，通过智能算法计算得出等值覆冰厚度，通过系统可以对覆冰厚度进行分级告警，通过短信联动功能告知相关人员。 系统架构输电线路覆冰在线监测系统输电线路覆冰在线监测系统结合图像视频监控技术、远程气象采集技术、线路参数采集技术、无线通信技术、光纤传输技术、新能

11、源供电技术实现线路覆冰状态远程监测。其中图像视频监控装置对现场情况进行自动采集，必要时可实时浏览现场视频，直观了解线路覆冰情况。集成式气象站和拉力倾角传感器对现场数据进行采集，通过智能算法计算得出等值覆冰厚度，通过系统可以对覆冰厚度进行分级告警，通过短信联动功能告知相关人员。 主要功能支持新能源独立供电远程视频监控支持2G、3G、4G通信线路气象监测覆冰厚度监测支持WIFI通信支持光纤通信系统远程升级维护远程电源管理前端数据存储覆冰厚度告警告警联动-图像抓拍，彩信短信提示实际效果展示：告警联动展示：软件平台功能：远程监控告警联动设备远程管理图片自动巡视电源管理日志管理谢谢观看THANK YOU
