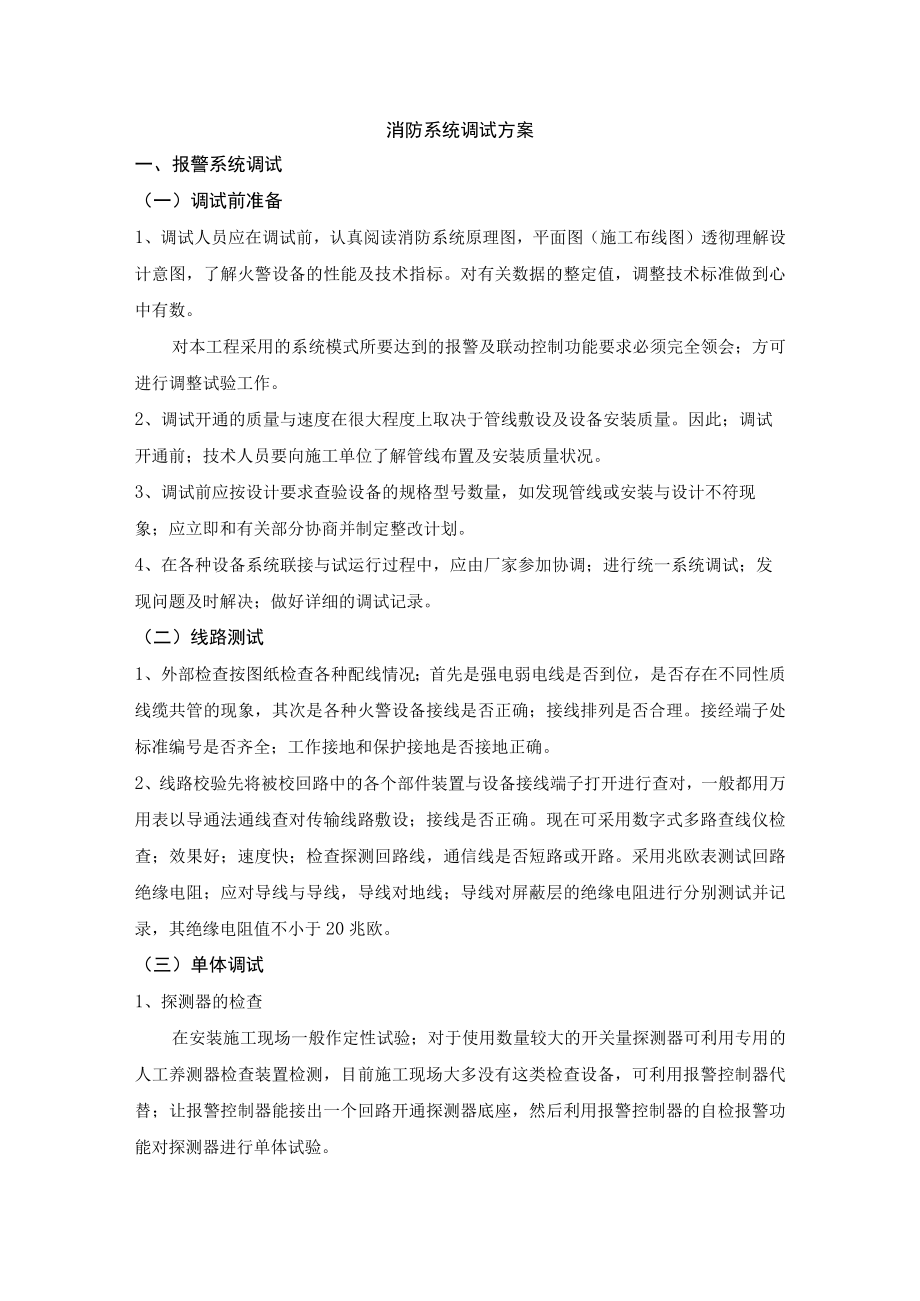

1、消防系统调试方案一、报警系统调试（一）调试前准备1、调试人员应在调试前，认真阅读消防系统原理图，平面图（施工布线图）透彻理解设计意图，了解火警设备的性能及技术指标。对有关数据的整定值，调整技术标准做到心中有数。对本工程采用的系统模式所要达到的报警及联动控制功能要求必须完全领会；方可进行调整试验工作。2、调试开通的质量与速度在很大程度上取决于管线敷设及设备安装质量。因此；调试开通前；技术人员要向施工单位了解管线布置及安装质量状况。3、调试前应按设计要求查验设备的规格型号数量，如发现管线或安装与设计不符现象；应立即和有关部分协商并制定整改计划。4、在各种设备系统联接与试运行过程中，应由厂家参加协调

2、；进行统一系统调试；发现问题及时解决；做好详细的调试记录。（二）线路测试1、外部检查按图纸检查各种配线情况；首先是强电弱电线是否到位，是否存在不同性质线缆共管的现象，其次是各种火警设备接线是否正确；接线排列是否合理。接经端子处标准编号是否齐全；工作接地和保护接地是否接地正确。2、线路校验先将被校回路中的各个部件装置与设备接线端子打开进行查对，一般都用万用表以导通法通线查对传输线路敷设；接线是否正确。现在可采用数字式多路查线仪检查；效果好；速度快；检查探测回路线，通信线是否短路或开路。采用兆欧表测试回路绝缘电阻；应对导线与导线，导线对地线；导线对屏蔽层的绝缘电阻进行分别测试并记录，其绝缘电阻值不

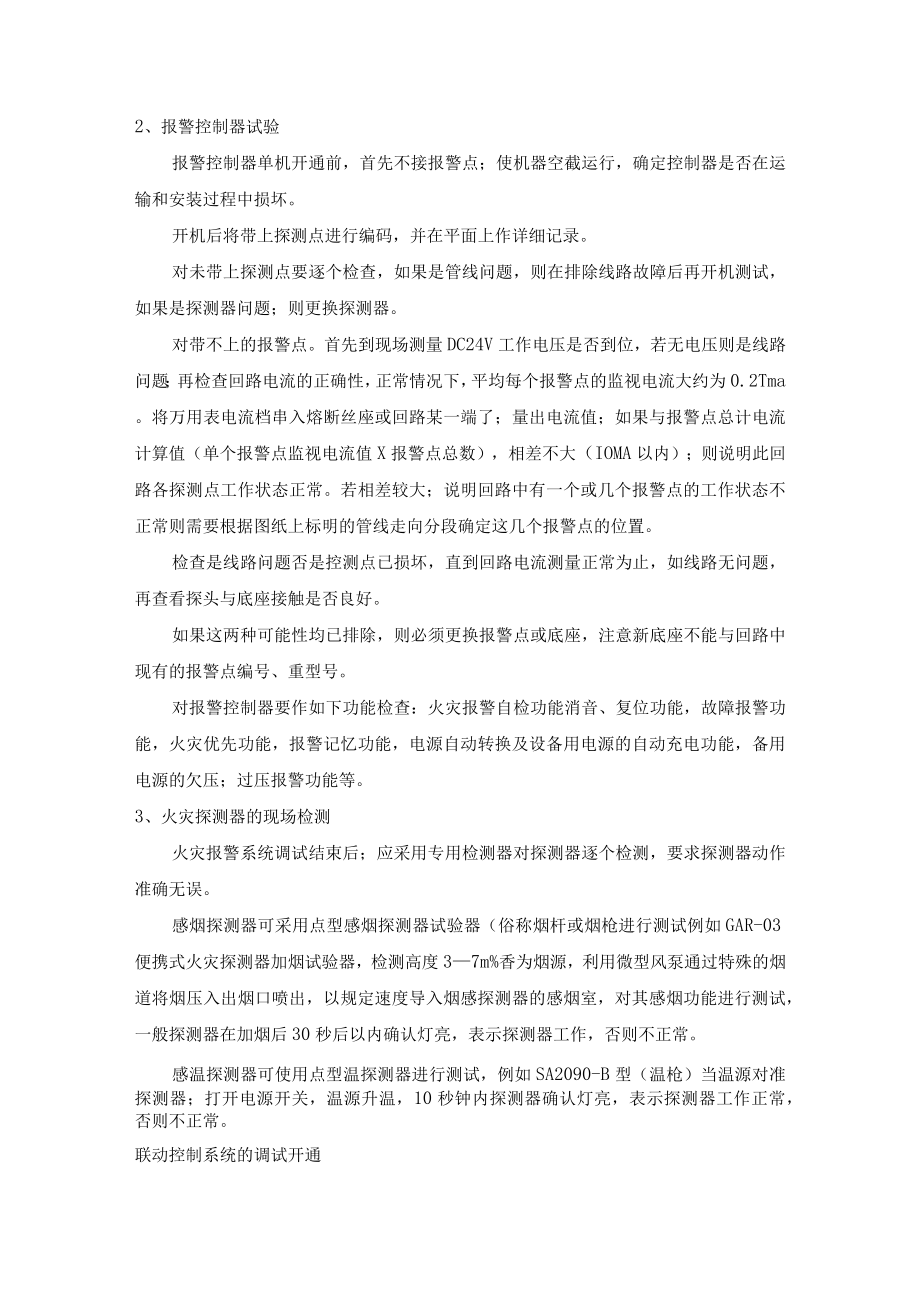

3、小于20兆欧。（三）单体调试1、探测器的检查在安装施工现场一般作定性试验；对于使用数量较大的开关量探测器可利用专用的人工养测器检查装置检测，目前施工现场大多没有这类检查设备，可利用报警控制器代替；让报警控制器能接出一个回路开通探测器底座，然后利用报警控制器的自检报警功能对探测器进行单体试验。2、报警控制器试验报警控制器单机开通前，首先不接报警点；使机器空截运行，确定控制器是否在运输和安装过程中损坏。开机后将带上探测点进行编码，并在平面上作详细记录。对未带上探测点要逐个检查，如果是管线问题，则在排除线路故障后再开机测试，如果是探测器问题；则更换探测器。对带不上的报警点。首先到现场测量DC24V工

4、作电压是否到位，若无电压则是线路问题；再检查回路电流的正确性，正常情况下，平均每个报警点的监视电流大约为0.2Tma。将万用表电流档串入熔断丝座或回路某一端了；量出电流值；如果与报警点总计电流计算值（单个报警点监视电流值X报警点总数），相差不大（IOMA以内）；则说明此回路各探测点工作状态正常。若相差较大；说明回路中有一个或几个报警点的工作状态不正常则需要根据图纸上标明的管线走向分段确定这几个报警点的位置。检查是线路问题否是控测点已损坏，直到回路电流测量正常为止，如线路无问题，再查看探头与底座接触是否良好。如果这两种可能性均已排除，则必须更换报警点或底座，注意新底座不能与回路中现有的报警点编号

5、、重型号。对报警控制器要作如下功能检查：火灾报警自检功能消音、复位功能，故障报警功能，火灾优先功能，报警记忆功能，电源自动转换及设备用电源的自动充电功能，备用电源的欠压；过压报警功能等。3、火灾探测器的现场检测火灾报警系统调试结束后；应采用专用检测器对探测器逐个检测，要求探测器动作准确无误。感烟探测器可采用点型感烟探测器试验器（俗称烟杆或烟枪进行测试例如GAR-03便携式火灾探测器加烟试验器，检测高度37m%香为烟源，利用微型风泵通过特殊的烟道将烟压入出烟口喷出，以规定速度导入烟感探测器的感烟室，对其感烟功能进行测试，一般探测器在加烟后30秒后以内确认灯亮，表示探测器工作，否则不正常。感温探测

6、器可使用点型温探测器进行测试，例如SA2090-B型（温枪）当温源对准探测器；打开电源开关，温源升温，10秒钟内探测器确认灯亮，表示探测器工作正常，否则不正常。联动控制系统的调试开通开通前，首先对线路作仔细检查，查看导线标准是否与施工图的标准吻合，检查接线端子的压线是否与接线端表的规定一致，排除线路故隙。对所需要联动设备要在现场做模拟联动试验，确定联动设备单机运行是否正确；在此项工作结束前；不能打开联动控制器电源，以免因外设备故障损坏联动控制中心设备。所有联动设备现场模拟试验均无问题后，再从消防控制中心对各设备进行手动或自动操作系统调试。调试完毕后，将调试记录，接线端子表整理齐全、完善。整体调

7、试开通单体调试开通运行正常后；按系统调试程序进行系统功能检查，对各项系统分别进行调试开通。（1）消防对讲系统1）检查消防中心至各对讲插件的线路是否正常2）检查各楼层的对讲插件编号是否与端子表的编码一致；从消防对讲主机逐个呼叫各对讲插件分机。检查通话质量。（2）消防应急广播检查消防中心至各楼层的火灾应急广播音频线是否到位，检查消防中心的双卡座录音机；功放的电源线音频线是否正确连接。打开双卡座及功放电源开关,对各楼层背景音乐作强切试验；着火层及邻层事故广播试验。（3）防火卷帘控制系统1）检查各处防火卷帘控制编码值是否与设计端子表编码一致2）检查各处防火卷帘门的限位开关是否调试到位；对各台防火卷帘进

8、行现场手动操作试验。确定单台控制器工作是否正常。3）检查消防中心至各防火卷帘的各种控制线是否正确；从消防控制室对各防火卷帘控制器进行远程联动试验。（4）自动防火门、防排烟阀、正压送风、电梯在消防控制室应有以下控制显示功能1）关闭上述有关部门的防火门，并接收其反馈信号；2）火灾报警后，消防控制设备应启动有关部位（即报警部位的防烟、排烟、正压送风等）并接受其反馈信号。（5）自动喷水灭火系统1）控制喷淋泵的启停2）显示报警阀，压力开关；水流指示器工作状态（6）室内消火栓系统1）显示控制消防水泵的启停2）显示消防水泵的工作状态3）显示启泵按钮起泵位置（7）各项功能调试合格后，系统应按下列规定复位：（1

9、）火灾控制系统应复位。（2）按标准接入指示灯泡。（3）用万用表测量悬挂式灭火装置喷头上的启动器，其阻值应为40。50。合格后，将启动器与控制器信号输入线按设计要求，可靠地连接在一起。确认所有连接线无误后再开机根据事先工程设计和防火区要求，编写联动公式输入完整的系统联动公式后，对输入的联动格式进行编译检查，联动公式按“系统”内设置的总线设备显示号。当确认系统联动公式正确后；按“存盘”键保存，当输入新的联动公式或更改联动表后；应退出系统；然后系统重新启动，编写好联动公式是实现自动联动的关键；也关系到火灾紧急处理优先与否，因此必须反复试验无误。对全部的探测器进行吹烟；加温报警输入模块加入信号和手动报

10、警按下报警;以保证无接触不良或探测器故障；对输出模块进行功能检验；如果有的设备（如喷淋装置），不宜启动，可做技术处理后试验，如果输出模块有反馈信号；检查反馈灯亮否。二.自动喷水灭火系统调试1、系统调试的一般规定如下：（1）自动喷水灭火系统调试应在系统施工完毕后进行；(2)自动喷水灭火系统调试应具备下列条件：a、消防水池、消防水箱已储备有设计水量；b、系统供电正常；c、气压水罐水位、气压符合设计要求；d、湿式喷水灭人系统管网内已充满水；全部问件均无泄露现象；e、与系统配套的火灾自动报警装置处于准工作状态。2、调试内容和要求：(1)自动喷水调试内容如下：a、水源测试;b、消防水泵调试；c、稳压泵调

11、试；d、报警间调试；e、排水装置调试；f、联动试验。(2)水源测试:a、按设计要求核实消防水箱的容积；设置高度及保证消防储水不被它用的技术措施；b、按设计要求核实水泵接合器的数量和供水能力，并通过移动式消防水泵作供水试验进行验证。(3)消防水泵调试：a、以自动或手动方式启动消防水泵时。泵应在30S内投入正常运行；b、以备用电源切换后；泵应在3S0s内投入正常运行；关掉主泵电源开关，主、备泵转换启动正常；c、水泵机组运行连续时间不应小于2h。运行平稳，无异声音。水泵性能符合设计要求；初期来火工况压力升高在允许范围内，并有安全泄压保障，电机电流在额定值范围内；轴承温升等符合规定；d、在消防控制室手

12、动按钮启泵，水泵启动正常；消防控制室启泵反馈信号显示正常。(4)稳压泵调试：a、模拟设计启动条件，稳压泵应能立即启动，当系统达到压力时稳压泵应自动停止运行；b、消防气压给水设备及管网增压装置正常稳定压力维护时间应在Ih以上；补气功能正常；（5）报警阀调试：a、打开湿式报警阀侧试验放水问进行放水；当放水量达到60170Lmin时；报警阀及时动作，延时不超过90s；水力警铃应发出报警信号，压力开关应接通电路信号传输至消防控制中心报警；并应启动消防水泵；b、打开报警阀侧主排水问，按系统最大设计灭火水量作排水试验；消防水泵运行正常，并能达到和维持管网设计灭火工况工作压力；c、闭式自动喷水灭火系统每一系

13、统的顶层、底层和中间层管网未端试水装置放水流量约为一个喷头时，水压不应低于0.IMpa0（6）排水装置试验：a、全开排水装置的主排水间，按系统最大设计喷水量作排水试验；并使压力达到稳定；b、整个试验过程中，从系统放出的水应全部从室内排水系统中排走，不得造成任何水害。（7）联动试验：a、用专用测试仪表或其它方式，对火灾自动报警系统的各种探测器输入模拟火灾信号，火灾自动报警控制器应发出声光报警信号并启动系统；b、启动一只喷头或以0.94L/S1.33L/S的流量从未端试水装置处放水；水流指示器、压力开关、水力警铃和消防水泵等应及时动作并发出信号。三、消火栓系统调试1、系统调试应在系统施工完毕后进行

14、（1）消防水池、消防水箱已储备有设计水量；（2）系统供电正常；（3）气压水罐水位，气压符合设计要求；全部阀件均无泄露现象；2、消防水泵机组功能检测（1）打开水泵出水管上放水试验阀；以自动或手动方式用主电源，逐台启动消防水泵时；消防水泵应在30S内投入正常运行;（2）关掉主电源，主备电源自动切换正常，消防水泵应在30S内投入正常运行；关掉上电源开关；主、备果转换启动正常；（3）水泵机组试运行连续时间不应小于2h,水泵运行平稳，无异常声音，并应达到下列指标：a、在设计灭火工况条件下，流量及压力参数均达到设计规定值；b、在灭火初期工况条件下，压力升高允许范围内；并有安全泄压保障；c、电机电流在额定范

15、围内；d、滚动轴承温度不高于乃度；滑动轴承温度不高于几度，密封填料温升正常；e、各密封部位无泄露，各紧固连接部位无松动。3、消防给水系统联动试验（1）在消防控制中心的消防控制柜手动启动消防水泵；消防水泵启动且显示正常；（2）打开屋顶试验消火栓放水；或打开任意楼层的消火栓；并按下启动消防水泵的按钮，消防水泵能直接启动投入正常运行；消防控制室根据启泵按钮信号手动启动消防水泵；消防水泵能正常启动运行；消防水泵启动后；消火栓箱有水泵启动反馈信号显示。4、消防气压给水设备投入正常运行时，打开消火栓适当放水；检查稳定压力上限，下限和稳压启动，停止的控制功能以及当压力下降至稳定压力下限以下某一给定值时自动启运主消防泵的控制功能，三种压力控制功能应符合规范和设计规定；（1）对管网增压稳定装置；检查稳定压力上、下限的控制功能，应符合规范和设计规定；（2）消防气压给水设备及管网增压稳压装置，正常稳压维持时间应在Ih以上;补气功能正常；5、按供水分区分别测试内外管网供水压力：（1）测试室外最不利点消火栓栓口的出水压力应符合设计规定；满足室外消防用水压力；（2）测试室内各供水分区顶层和底层消火栓栓口的静水压力、启动消防水泵后的出水压力，均应符合规范和设计规定；（3）测试室内各供水分区中间层装与未装减压孔板相邻两层消火栓
