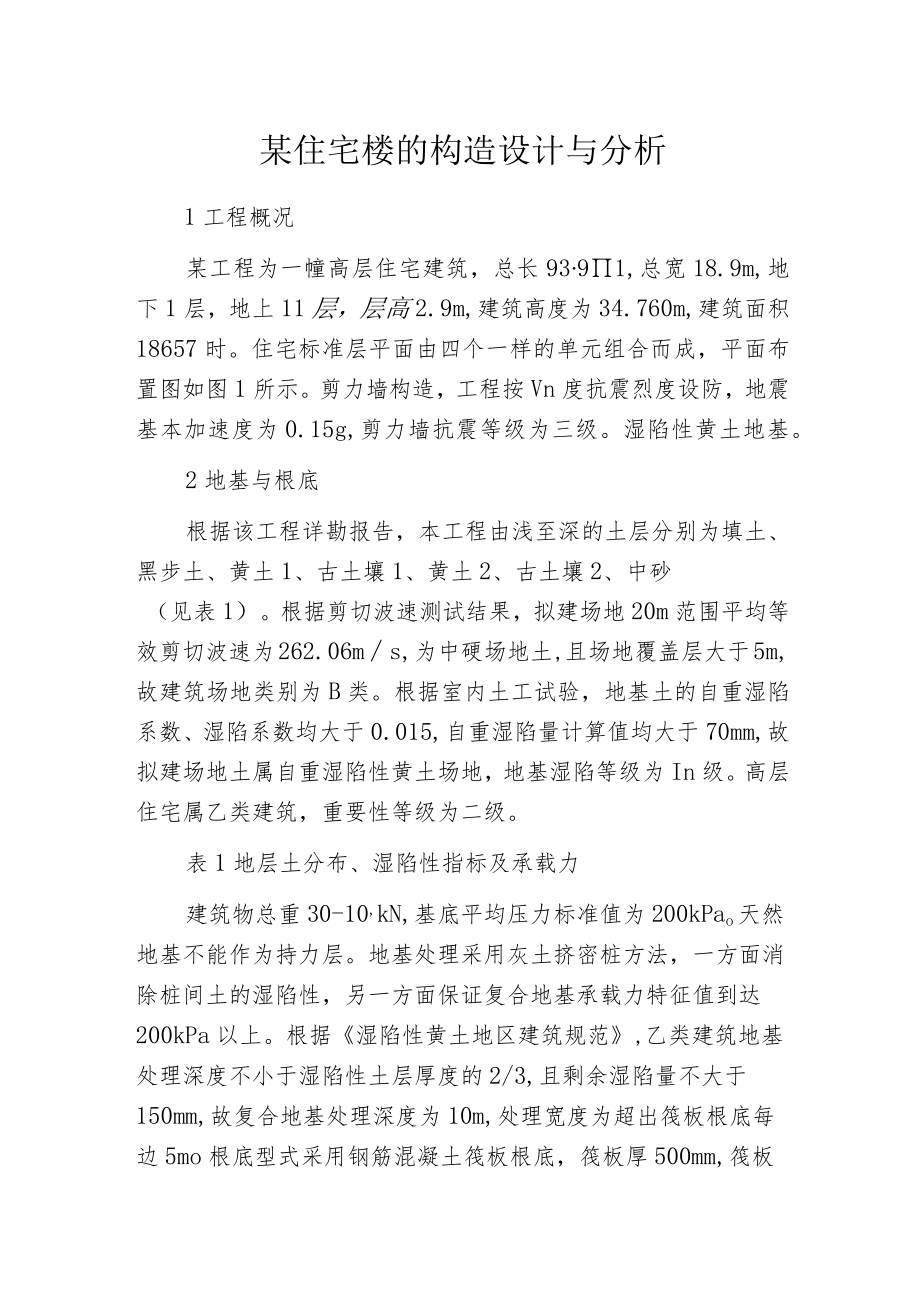

1、某住宅楼的构造设计与分析1工程概况某工程为一幢高层住宅建筑，总长9391,总宽18.9m,地下1层，地上11层，层高2.9m,建筑高度为34.760m,建筑面积18657时。住宅标准层平面由四个一样的单元组合而成，平面布置图如图1所示。剪力墙构造，工程按Vn度抗震烈度设防，地震基本加速度为0.15g,剪力墙抗震等级为三级。湿陷性黄土地基。2地基与根底根据该工程详勘报告，本工程由浅至深的土层分别为填土、黑步土、黄土1、古土壤1、黄土2、古土壤2、中砂（见表1）。根据剪切波速测试结果，拟建场地20m范围平均等效剪切波速为262.06ms,为中硬场地土,且场地覆盖层大于5m,故建筑场地类别为B类。根

2、据室内土工试验，地基土的自重湿陷系数、湿陷系数均大于0.015,自重湿陷量计算值均大于70mm,故拟建场地土属自重湿陷性黄土场地，地基湿陷等级为In级。高层住宅属乙类建筑，重要性等级为二级。表1地层土分布、湿陷性指标及承载力建筑物总重30-10,kN,基底平均压力标准值为200kPao天然地基不能作为持力层。地基处理采用灰土挤密桩方法，一方面消除桩间土的湿陷性，另一方面保证复合地基承载力特征值到达200kPa以上。根据湿陷性黄土地区建筑规范,乙类建筑地基处理深度不小于湿陷性土层厚度的2/3,且剩余湿陷量不大于150mm,故复合地基处理深度为10m,处理宽度为超出筏板根底每边5mo根底型式采用钢

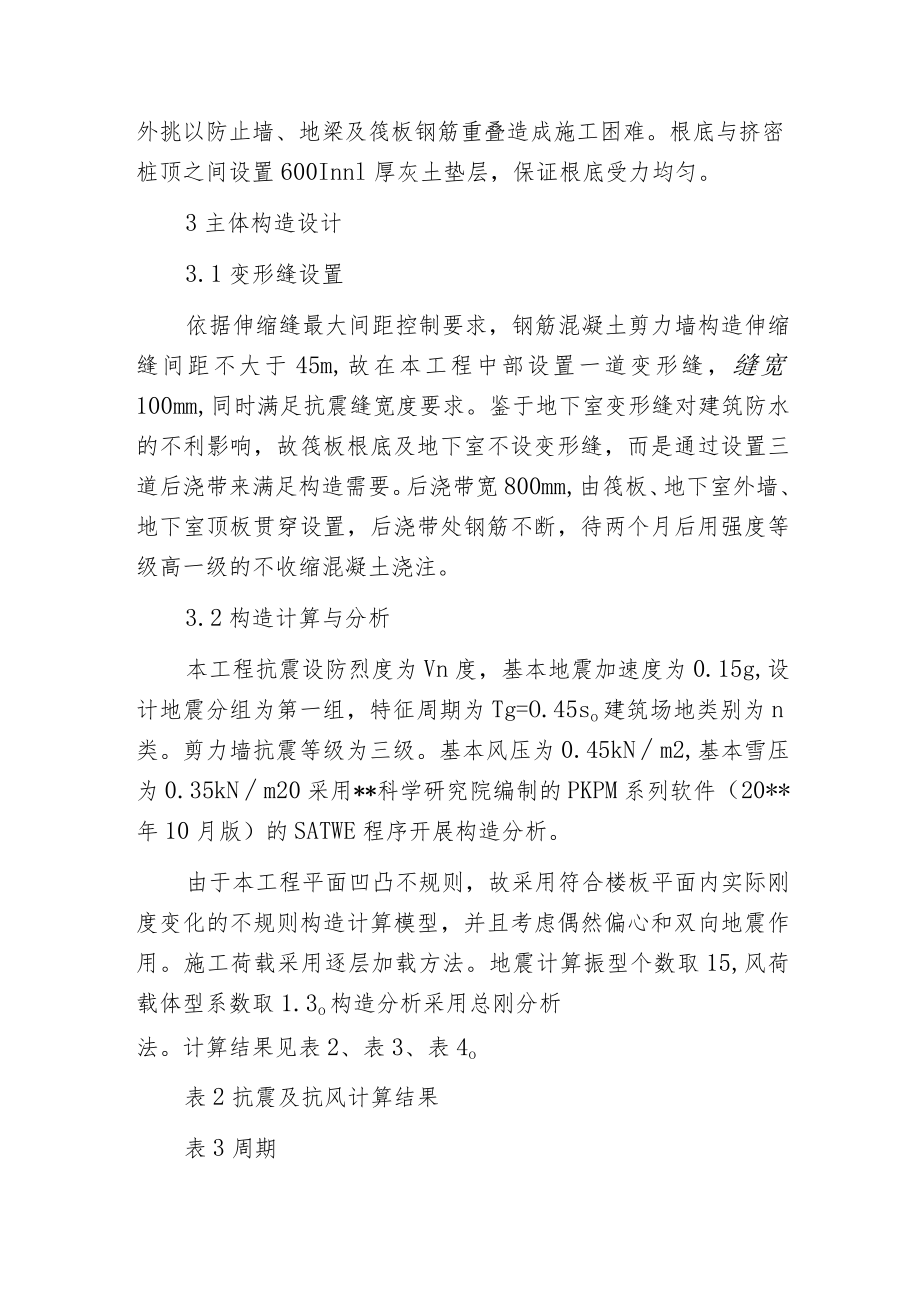

3、筋混凝土筏板根底，筏板厚500mm,筏板外挑以防止墙、地梁及筏板钢筋重叠造成施工困难。根底与挤密桩顶之间设置600Innl厚灰土垫层，保证根底受力均匀。3主体构造设计3.1变形缝设置依据伸缩缝最大间距控制要求，钢筋混凝土剪力墙构造伸缩缝间距不大于45m,故在本工程中部设置一道变形缝，缝宽100mm,同时满足抗震缝宽度要求。鉴于地下室变形缝对建筑防水的不利影响，故筏板根底及地下室不设变形缝，而是通过设置三道后浇带来满足构造需要。后浇带宽800mm,由筏板、地下室外墙、地下室顶板贯穿设置，后浇带处钢筋不断，待两个月后用强度等级高一级的不收缩混凝土浇注。3.2构造计算与分析本工程抗震设防烈度为Vn度

4、，基本地震加速度为0.15g,设计地震分组为第一组，特征周期为Tg=O.45so建筑场地类别为n类。剪力墙抗震等级为三级。基本风压为0.45kNm2,基本雪压为0.35kNm20采用*科学研究院编制的PKPM系列软件（20*年10月版）的SATWE程序开展构造分析。由于本工程平面凹凸不规则，故采用符合楼板平面内实际刚度变化的不规则构造计算模型，并且考虑偶然偏心和双向地震作用。施工荷载采用逐层加载方法。地震计算振型个数取15,风荷载体型系数取1.3o构造分析采用总刚分析法。计算结果见表2、表3、表4o表2抗震及抗风计算结果表3周期表4考虑偶然偏心的扭转位移比由以上计算结果可以得出：基底剪力系数即

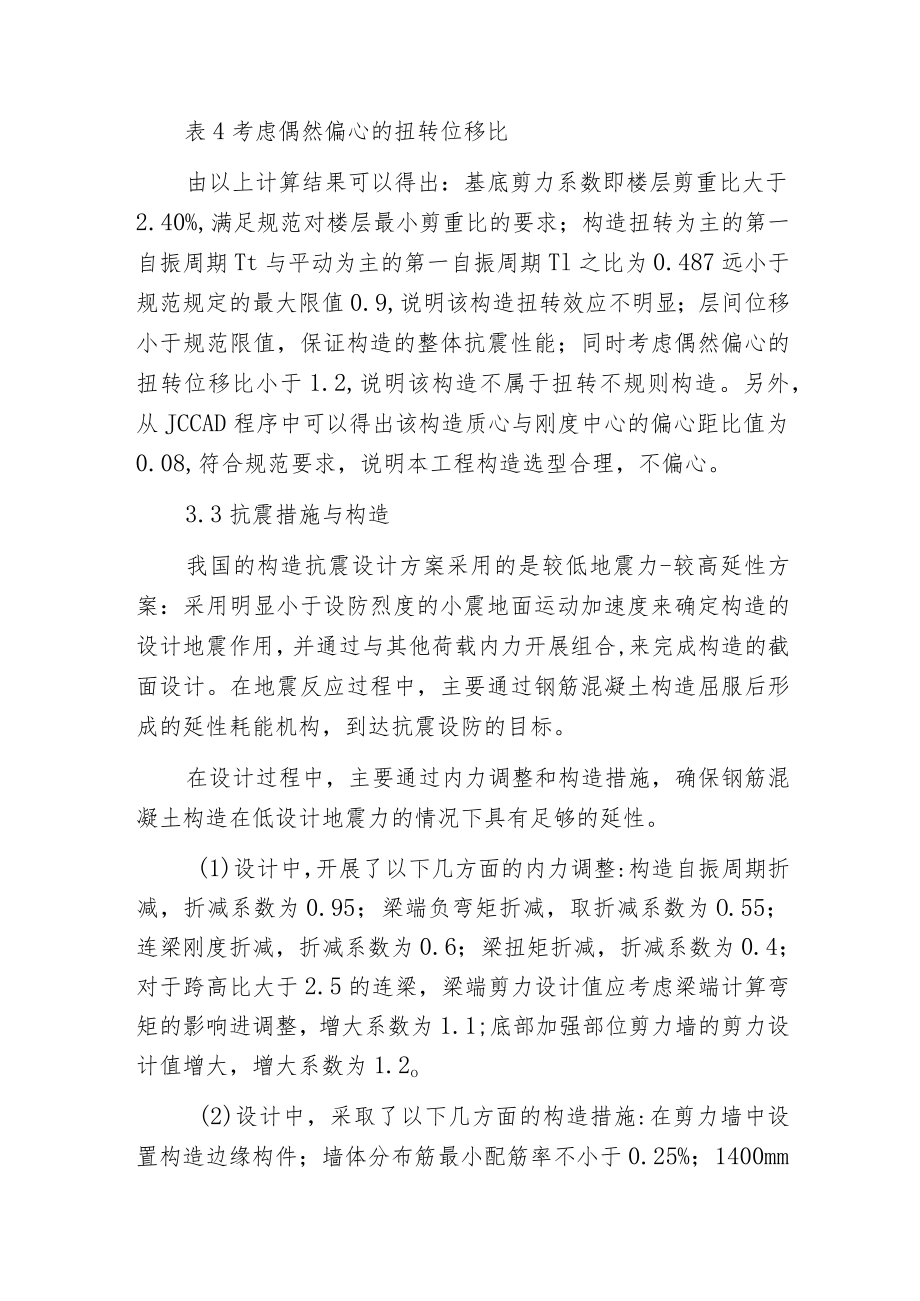

5、楼层剪重比大于2.40%,满足规范对楼层最小剪重比的要求；构造扭转为主的第一自振周期Tt与平动为主的第一自振周期Tl之比为0.487远小于规范规定的最大限值0.9,说明该构造扭转效应不明显；层间位移小于规范限值，保证构造的整体抗震性能；同时考虑偶然偏心的扭转位移比小于1.2,说明该构造不属于扭转不规则构造。另外，从JCCAD程序中可以得出该构造质心与刚度中心的偏心距比值为0.08,符合规范要求，说明本工程构造选型合理，不偏心。3.3抗震措施与构造我国的构造抗震设计方案采用的是较低地震力-较高延性方案：采用明显小于设防烈度的小震地面运动加速度来确定构造的设计地震作用，并通过与其他荷载内力开展组合

6、,来完成构造的截面设计。在地震反应过程中，主要通过钢筋混凝土构造屈服后形成的延性耗能机构，到达抗震设防的目标。在设计过程中，主要通过内力调整和构造措施，确保钢筋混凝土构造在低设计地震力的情况下具有足够的延性。(1)设计中，开展了以下几方面的内力调整:构造自振周期折减，折减系数为0.95；梁端负弯矩折减，取折减系数为O.55；连梁刚度折减，折减系数为0.6；梁扭矩折减，折减系数为0.4；对于跨高比大于2.5的连梁，梁端剪力设计值应考虑梁端计算弯矩的影响进调整，增大系数为1.1;底部加强部位剪力墙的剪力设计值增大，增大系数为1.2o(2)设计中，采取了以下几方面的构造措施:在剪力墙中设置构造边缘构

7、件；墙体分布筋最小配筋率不小于0.25%；1400mm高连梁腰筋截面直径不小于10mm；跨高比小于2的连梁配置斜向交叉钢筋。以上构造措施主要用来加强各类构件的抗剪能力，使其不致于在强烈地震作用下，构造延性未发挥出来之前出现非延性的剪切破坏。进而保证到达规范要求的强剪弱弯能力。(3)在抗震构造中，楼板不但承受竖向荷载，而且对传导水平力，协同各抗侧力构件工作起着非常重要的作用，故我们一方面应该尽量减小板厚，降低构造荷载，同时，也必须保证楼板足够的刚度进而保证构造抗震的整体性。综合考虑，本工程标准层板厚取120mmo本工程中，平面细腰部凹进尺寸大于相应边长的30%,细腰部分楼板刚度有较大削弱，应采取构造措施加强：细腰部楼板加厚为15Omn1；细腰部楼板双层双向配筋；细腰部墙体构造加强。屋面楼板考虑温度作用采用双层双向配筋。4结语通过对上述工程实例的介绍与分析，掌握了高层剪力墙的一般设计方法，并从中获得几点体会：(1)构造选型，特别是构造缝的设置应加以重视，即要满足规范、规程的要求，但同时也要兼顾工程实际中遇到的问题，灵活处置。(2)我国采用较低地震力-较高延性方案，必须确保构造具有足够的延性。所以抗震设计不仅仅是程序计算，在保证构造延性的方面，构造措施显得尤为重要。(3)构造设计中，对不规则部位，特别是构造的薄弱部位，应通过计算、分析开展准确判定，并加以可靠的加强措施。
