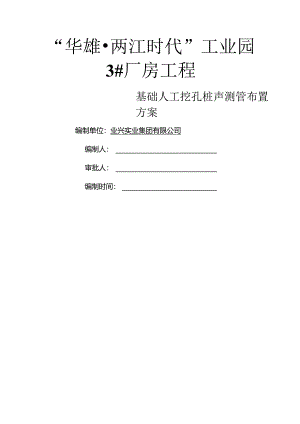

“华雄两江时代”工业园3#厂房工程基础人工挖孔桩声测管布置方案编制单位：业兴实业集团有限公司编制人：审批人：编制时间：人工挖孔桩声测管布置专项（方案）报审表工程名称：“华雄两江时代”工业园3#厂房致：重庆中泰工程监理有限公司（监理单位）我方已依据施工合同的有关规定完成了“华雄.两江时代”工业园3#厂房人工挖孔桩声测管布置方案的编制,并经我单位技术负责人审查批准,请予以审查.附：自编号图承包单位（章）项目经理日期专业监理工程师审查看法：专业监理工程师B期总监理工程师审查看法：项目监理机构（章）总监理工程师日期建设单位审核看法：建设单位（章）代表日期审查表工程名称“华雄两江时代”工业园3#厂房日期现报上下表中的技术管理文件，请予以审核。类别编制人审核人册数挖孔桩声测布置方案申报简述：依据甲方供应的有关资料和施工图纸，以及现场详细状况编制而成的施工方案，现报上，请予以审批。单位审核看法:口有口无附页技术负责人：申报人：年月日业兴实业集团有限公司两江时代项目部基础人工挖孔桩声测管布置方案“华雄两江时代”工业园3#厂房工程基础挖孔桩桩基。依据重庆港城工业园F03-1-2/04地块工程成果表供应的地质质料，施工图设计要求。本工程人工挖孔桩桩基最低桩长3米。依据重庆市江北区工程质量监督站要求以及国家检测标准的要求，对本工程各栋人工挖孔桩桩基声波检测的根数不低于单栋总桩数的10%o测管布置如下图所示：声管平面布置图(BW)超过15米的每根桩必需声测。其声钢筋笼c三.48MxV露出地面0.3米声管平面布置图(椭圆形桩)800mm<D2000mm声测管采纳2.5三厚48mmPVC,接头采纳PVC管专用接头粘胶连接,管底、管口用堵头封闭。声测管埋设前，实行管内注水加压的方式检查管的密闭性能，防止混凝土浇注时水泥浆进入管内。声测管连接平顺，声测管加固时应保持顺直，以便探头顺当下落。声测管采纳16#镀锌铁丝与桩身主筋绑扎连接稳固，安装时管口应伸出地面03米以上，管底应伸至桩底，并用线坠吊线检查管身保证其垂直度。在桩身混凝土浇注过程中派专人监护，防止浇注时混凝土冲击，振动棒撞击造成管身破损、弯曲和混凝土进入管内，导致检测时探头无法下落。华雄两江时代”工业园3#厂房，声测管桩选择依据现场桩位由业主、专业监理工程师进行指定。3#楼超过15米的自编号为63#：16.26米、65#：15.5米、66#：15.6米、68#：15.17米、69#：15.29米、70#：18.25米、72#：16.64米、73#：17.29米、74#：18.05米、75#：16.78米、87：17.92米、88#：20.42米、89#：18.5米、90#：19.94米、91#：18.35米、92#：17.43米、93#：19.39米、94#：20.76米、95#：21.2米、96#：17.55米、97#：17.43米、98#：20.63米、99#：17.86米。其余挖孔桩没有超过15米的自编号为20号、33号、34号、35号、43号、56号、62号、78号、84号。（附自编号图）
