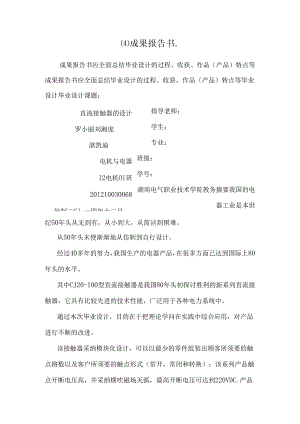

(4)成果报告书..docx

成果报告书.成果报告书应全面总结毕业设计的过程、收获、作品（产品）特点等成果报告书应全面总结毕业设计的过程、收获、作品（产品）特点等毕业设计毕业设计课题：直流接触器的设计罗小丽刘湘虎湛凯迪电机与电器12电机Ol班201210030068处制二C）一四年十二月指导老师：学生：专业：班级：学号：湖南电气职业技术学院教务摘要我国的电器工业是本世纪50年头从无到有，从小到大，从简洁到困难。从50年头末便渐渐地从仿制到自行设计。经过40多年的努力，我国生产的电器产品，在很多方面已达到国际上80年头的水平。其中CJ20-100型直流接触器是我国80年头初探讨胜利的新系列直流接触器，它具有比较先进的技术性能，广泛用于各种电力系统中。通过本次毕业设计，目的在于把理论学问在实践中综合应用，对产品进行不断的改进。该接触器采纳模块化设计，可以以最少的零件组装出顾客所须要的触点路数以及客户所须要的触点形式（常开，常闭和转换）；该系列产品触点开断电压高，并采纳横吹磁场灭弧，最高开断电压可达到220VDC.产品适用于程控电源或不间断电源系统，叉车，电动车，工程机械系统。设计主要分为三个部份进行：电磁系统，采纳双E直动式，要按吸力特性与反力特性的协作关系来选择结构形式；触头系统，主动触头桥采纳船形结构，具有较高的机械强度和较大的热容量，触头结构形式采纳直动式双断点立体；灭弧系统，本接触器采纳纵缝灭弧装置,纵缝采纳下宽上窄的形式，以减小电弧进入时的阻力。关键词：直流接触器电磁系统目录摘要2目录3第一章绪论.41.1设计直流接触器的目的和意义1.2直流接触器的发呈现状的前景4望41.3直流接触器的简介
