小区施工用电方案.doc

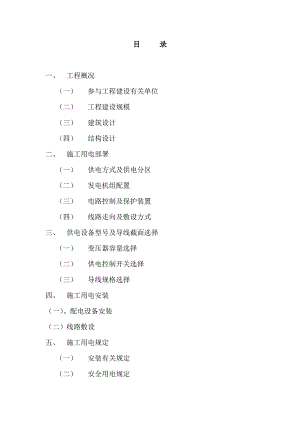

目 录一、 工程概况（一） 参与工程建设有关单位（二） 工程建设规模（三） 建筑设计（四） 结构设计二、 施工用电部署（一） 供电方式及供电分区（二） 发电机组配置（三） 电路控制及保护装置（四） 线路走向及敷设方式三、 供电设备型号及导线截面选择（一） 变压器容量选择（二） 供电控制开关选择（三） 导线规格选择四、 施工用电安装（一）、配电设备安装（二）线路敷设五、 施工用电规定（一） 安装有关规定（二） 安全用电规定一、 工程概况（一） 参与工程建设有关单位某小区为某房地产开发有限公司投资开发的园林式豪华住宅区。由深*承担工程设计，*责施工监理；深圳市工程质量监督站和施工安全监督站执行工程质量和施工安全监督；我公司中标工程总承包施工。（二） 工程建设规模本工程位于水上乐园北面，香蜜湖路东面的0038和0040宗地块。工程总用地面积.6M2，建筑用地面积.6M2。计入容积率的建筑面积M2，未计入容积率的建筑面积45674M2。建筑覆盖率2.5%，容积率1.33。其中：住宅M2肉菜市场 3000M2社区管理 500M2居委会办公用房 100M2会所 1500M2幼儿园 2400M2地下车库 45674.5M2（三） 建筑设计住宅共分A、B、C、D、E、F六种房型，其中：1、A型分A1、A2、A3和A4共四栋。A1、A2、A3各3个单位、A4二单元，共11个单元。四栋楼房的地下分为两个均两层的车库，地下二层兼作战时人防。A1、A2栋建于2#地下车库上。A3、A4建于3#车库上。四栋楼底层均为架空层，层高6米，以上为住宅楼，层高3.1米。架空层以上层数：A1三个单元分别为15、16和17层A2两个单元17层，一个单元18层A3三个单元分别为16、15和14层A4两个单元均为13层2、B型住宅三栋，共五个单元，B1、B2、B3各独为一栋，B1无地下室，B2和B3位于1#单层地下车库上。B型住宅层高均为3米，B1、B2、B3，地面以上均为11层。3、C型住宅共二栋，C1C2每栋三个单元，层高均为3.1米，自地面以上5层，框架结构。4、D型住宅两栋，即D1和D2。每栋两个单元，层高3.1米，地面以上均7层，位于5#单层地下车库上。5、E型住宅五栋，从E1E5，层高均为3.1米，地面以上均18层，地面以上为单层车库，平面形状为园形。底层为架空层。6、F型住宅为别墅，共6栋，层高3.1米，坡屋顶。7、幼儿园三层建筑，层高3.2米，平面为倒L形。8、会所二层建筑，层高4.5米，平面为四方形。（四） 结构设计1、 除A、D、E型住宅为框剪结构外，余均为框架结构。2、 砼强度等级均为C2540。二、施工用电组织设计（一）施工用电方式及供电分区1、 供电方式主要采用市政电网提供电源，场地西边有市政高压电网经过，场地安装10KV变压器降压至3800/220V作为施工电源。2、 安装应急备用柴油发电机组，作为电网停电时需作业的工号用电。3、 10KV电源及两台630KVA变压器安装由市供电局供电公司施工，备用柴油发电机组安装由具备资格的电工施工安装。4、 根据本工程场地面积大，施工项目多的特点，为提高电力的有效利用率，减少线路损耗和方便施工用电，因地制宜，供电分为两个区域，建立两个施工变电站、两座低压配电房、二台应急发电机组。5、 第一供电区低压配电房设在西北角，外电源直接从高压电网引下经变压器降压后进入低压配电房，由配电房向第一区域送电。6、 第二供电区低压配电房设在场地东南，外电源在第一供电区高压并接引下，采用高压电缆穿钢管沿围墙外侧埋地引主第二台变压器（630KVA），降压为380V/220V后接入低压配电柜，由低压配电柜向第二供电区域送电。7、 第一供电区供电范围是0038宗地块和0040宗地块的A3、A4栋及第一钢筋加工场。其余部分为第二供电区。（二） 发电机组1、 发电机组选用240KW风冷柴油发电机，每区一台，作为外电网停电时应急使用。2、 发电机安装在发电机房，发电机在外电停电时发电。3、 发电机发出的电经互投开关与市电配电柜并接，当市电停电并分闸后，发电机才能送电，避免不同电源同时送电。（三） 供电控制和供电保护1、 线路采用树干式与放射式综合方式供电，线路通过自动空气开关来分配，保护电源。2、 每级保护均安装两级开关。第一级是超负荷与短路保护闸刀开关；利用开关的熔断线在线路超负荷式与短路时熔断，实现自动截断电源，来保护线路和电动机，免遇损坏。第二级是漏电空气开关，在线路发电漏电时漏电开关自动分闸，截断电源，防止人员触电，保护人身安全。3、 除以上继电保护外，电气设备还采取零线重复接地保护和机械外壳接地保护。预防漏电开关失控和雷电打击。配电房总开关关主线路熔断开关主线路总开关分线路自动开关分路总开关各楼层控制开关楼层点开关机械、照明开关机械及照明插座建筑竖向电缆线路4、 用电开关安装程序： 主线路 分线路 电缆 电缆5、配电房安装总配电柜，主线路终端安装室外落地配电柜，分线端安装楼层落地配电柜，各楼层线路终端安装各种机械和照明用电固定开关箱，楼层面层各施工点用点安装支架式活动开关相，用电结束时活动箱拆除送回仓库。（四）线路走向及敷设方式本工程分别由1#临电配电房（西北角）和2#临电配电房（东南角）分别向两个区域送电。每个配电房4千条主干线路输出。1#临电配电房输出的主干线路分别为L1L4，2#临电配电房输出的主干线为L5L8。主干线路终端设室外落地分路配电柜，再由分路配电柜输出若干条分线路送达各用电点。各条线路的走向和敷设方式如下：1、 主供电线路L1，由1#临电配电房沿北面围墙内侧电缆沟内暗敷至A3、A4栋间室外落地配电总柜。由该柜穿PVC管埋设分 线路L1a至A4栋的落地配电分柜；穿管埋设L1b至A3栋落地配电柜。2、 主供电线路L2，由1#临电配电房沿北面围墙内边电缆沟明设至A2栋东端设室外落地配电总柜。由该柜穿PVC管埋设分路L2a至第一筋加工场的落地配电柜；穿管埋设分线路L2b至A2栋落地配电柜。3、 主供电线路L3，由1#临电配电房沿西面围墙内侧电缆沟自北向南暗敷至商场与B1栋间转向东穿PVC管经商场与B1、B24、 栋间埋设至B2栋的东端设落地配电总柜。由该柜穿管埋设分线路L3a至A1栋落地配电柜；埋设分线路L3b至B1、B2栋间南面的落地配电柜供B1和B2栋使用；埋设分线路L3c至B3栋落地配电柜，供B3栋使用。5、 主线路L4，由1#临电配电房沿西面围墙边的电缆沟自北向南暗敷至B5栋与会所间，再穿PVC管埋地敷 设至C2栋两端设落电配电总柜。由该柜穿管埋设分线路L4a至C2栋的第二和第三单元间的落地配电柜，供该二单元使用，第一单元可直接由总柜供给；穿管埋设分线路L4b至C1栋落地配电柜，供C1栋使用；穿管埋设分线路L4c至B4栋配电柜，供B4栋使用；穿管埋设分线路L4a至B5栋落地配电柜，供该栋使用；穿管埋设分线路L4c至会所落地配电柜，供该栋使用。6、 主供电线路L5，从II#临电配电房沿南面围墙内侧的电缆沟由东往西暗敷至西南角转向北至D1栋与E1栋间设落地配电总柜。由该柜穿PVC管埋地敷 设分线路L5a至D1栋落地配电柜，供D1使用；穿管埋设分线路L5b至E1栋落地配电柜，供E1栋使用。7、 主线路L6，从II#临电低压配电房南面围墙内侧的电缆沟自东向西暗敷至E3栋设落地配电总柜。由该柜穿PVC管埋设L6a至E2栋落地配电柜，供E2栋使用；穿管埋设分线路L6b至E3栋落地配电柜供E3栋使用；穿管埋设分线路L6c至E4栋落地配电柜，供E4栋使用。8、 主线路L7，从II#临电低压配电房穿PVC管埋设经C9栋西端直至第二钢筋加工场设总配电柜。由该柜穿管埋设分线路L7a 至C4栋中间单元落地配电柜，供C4栋使用；穿管埋设分线路L7b 至C8栋，落地配电柜，供C8栋使用；穿管埋设分线路L7c 至C9栋落地配电柜，供C9栋使用；穿管埋设分线路7cd至C9栋落地配电柜，供C9栋使用；穿管埋设分线路L7d至E5栋落地配电柜，供E5栋使用；第二钢筋加工场用电可直接由总柜供给。9、 主供电线路L8，从II#临电配电房沿东面围墙内侧的电缆沟自南向北暗敷至C7栋北端穿PVC管转向埋设至C6栋西端设落地配电总柜。由该柜穿PVC管埋设分线路L8a至幼儿园落地配电柜，供幼儿园使用；穿管埋设分线路L8b 至C5栋落地配电柜，供C5栋使用；穿管埋设分线路L8c至C3落地配电柜，供C3栋使用；穿管埋设分线路L8d至C7栋落地配电柜，供C7栋使用。10、 平面电气设备及线路走向布置详见施工用电平面布置图。三、 供电设备规格及导线截面选择（一） 变压器容量选择根据各供电区域施工实际用电量进行统计后，按如下公式计算变压器容量：1. 第一供电区施工机械用电量统计表序号机械名称型号规格台数单机功率(KW)合计功率（KW）备注1塔式起重机TQ1255552452施工电梯411443施工井架D/2000127.5904加压水泵75.538.55小园锯113336钢筋截断机45.5227钢筋弯曲机43128钢筋调直卷扬机236小计490.59钢筋对焊机210020010电弧焊机630180小计380合计870.52. 第二供电区施工电统计表序号机械名称型号规格台数单机功率(KW)合计功率（KW）备注1塔式起重机TQ1253551652施工电梯511553施工井架127.5904加压水泵115.560.55小园锯143426钢筋截断机45.5227钢筋弯曲机43128钢筋调直卷扬机236小计4529钢筋对焊机210020010电弧焊机630180小计38011生活区用电50合计9822、 变压器容量计算1. 第一供电区供电临时变压器选用630KVA室外油浸式变压器。2. 第二供电区供电临时变压器选用630KVA室外油浸式变压器。（二） 供电控制开关选用。1、 配电房总开关容量与变压器相同，选用500V/220V-630A。2、 各主线路和分线路控制开关，按各线路的实际用电容量选用计算方法与变压
