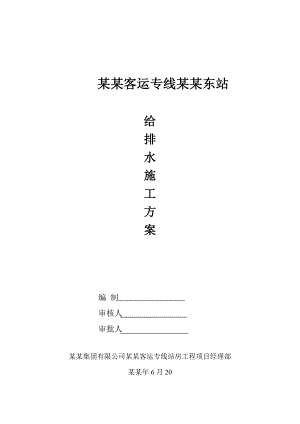

客运东站给排水施工方案.doc

某某客运专线某某东站给排水施工方案编 制审核人审批人某某集团有限公司某某客运专线站房工程项目经理部某某年6月20目 录第一章 工程概况1一、给水系统：1二、排水系统：1第二章 施工部署2一、施工条件及顺序2二、劳动力组织2三、技术资料准备2四、国家标准、相关法律、法规准备3第三章 施工工艺和技术要求3第一节 给水系统安装3一、材料要求3二、主要机具4三、作业条件4四、工艺流程4五、管道安装4六、操作要点8七、管道试压9八、管道冲洗10九、应注意的质量问题10十、质量记录10第二节 排水管道安装10一、材料要求10二、主要机具11三、作业条件11四、施工安装11第四章 质量控制及措施22一、质量控制措施22二、成品保护22第五章 竣工验收23第六章 安全、文明施工24一、现场人员思想上重视安全24二、安全技术交底24三、加强施工用电管理25四、按照安全操作规程操作设备25五、高空作业攀登的用具25六、安全检查：25七、安全措施25第一章 工程概况某某东站位于某某省某某市某某市。某某东站客流由客流专线客流构成。某某东站规模：日最高聚集人数为800人。本建筑分地下一层，地上二层，站房综合面积6000平方米，建筑高度19.959m。给排水系统中最高日生活用水量为89.9立方米每天，设计小时流量为16.24立方米每小时，最高日排水量为64.26立方米每天。一、给水系统：1.1、生活给水系统：（1）水源：供水水源为自备水源，从本工程给排水室外的给水一根干管接入，管径为DN100，给水设计压力0.3兆帕。二、排水系统：包括生活污水废排水系统和雨水排水系统2.1、污废水排水系统：（1） 本工程室内排水采用污废合流的排水方式。（2）本工程室外生活污水与生活废水采用合流的排水系统，生活污水经化粪池处理后排向室外污水管网。2.2、雨水排水系统：（1）站房屋面、雨棚设雨水口排水，雨水系统为内排水系统。（2）站房屋面雨水设计流态为重力流，站台雨棚雨水设计流态为重力流。站房屋面雨水排入站房场地雨水管网，站台雨棚雨水排入场地雨水管网，汇集后排至市政雨水管网。（3）雨水管：本工程站房雨水管采用柔性接口机制铸铁管、A型连接。站棚雨水管采用镀锌钢管、焊接连接。第二章 施工部署一、施工条件及顺序主体完工，楼层已经拆除模板、脚手架，室内地面建筑垃圾已清除干净，根据土建施工进度，有计划逐步跟进。涉及到与土建交叉作业处，应与土建配合进行。二、劳动力组织1技术负责（工长）1人 编制施工方案、设备材料计划、技术交底及作业指导书。抓好施工进度、质量检查、安全生产、竣工验收等工作。2 施工班长1人 对现场工人进行分工并协助技术负责（工长）抓好施工进度、质量检查、安全生产、竣工验收等工作。 3管道工4人 负责管道的切割、下料及材料安装。4质量安全员 1人 抓好质量检查并对整个施工现场、设备、材料、人员监督，确保施工现场安全。三、技术资料准备 1. 熟悉图纸，组织图纸预审、会审，组织编制施工方案、技术交底及作业指导书。组织工人进场教育，特殊工种持证上岗。2. 组织施工队伍、施工机械设备进场。3. 配置本工程所需的技术规范。4. 进行合同交底，确定质量、安全措施。5. 及时提出材料供应计划及材料加工计划。6. 遵守国家及地方质量标准，建立健全质保体系。7. 组织本工程拟采用的新材料试验工作和新技术的调研工作。及时针对所采用的新技术、新材料、新工艺举行讲座和培训，使施工人员掌握有关方面的要求，保证施工效果。8. 执行本公司质量体系程序文件中所要求的系列工作，并形成相关资料，严格控制工程、质量、成本、进度，编制本工程质量计划。四、国家标准、相关法律、法规准备1. 室内给排水安装标准图集卫生工程08ZS01给水工程08ZS02排水工程08ZS03卫生设备同层排水安装08ZS05室内管道支架及吊架03S402雨水斗01S302常用小型仪表及特种阀门选用安装01SS105防水套管02S4042.相关规范建筑给水排水及采暖工程施工质量验收规范 GB 50242-2002给水排水构筑物施工及验收规范GBJ 141-90 建筑给水钢塑复合管管道工程技术规程 CECS建筑工程施工质量验收统一标准GB 50300-2001建筑给排水设计规范GB建筑设计防火规范GB 50016生活饮用水卫生标准GB 5749第三章 施工工艺和技术要求第一节 给水系统安装一、材料要求1.1. 本工程给水系统采用冷水型热镀锌钢塑复合管，螺纹连接。1.2. 管材管件型号规格满足设计要求。1.2.1冷水型热镀锌钢塑复合管管壁厚应均匀，内外表面镀锌均匀，无锈蚀、无飞刺。管件无偏扣，乱扣，丝扣不全或角度不准等现象。1.2.2给水管道必须采用与管材相适应的管件，生活给水系统所涉及的材料必须达到引用水标准。给水管材及管件应具有国家认可的产品质量技术监督部门的检验报告；用于生活饮用水给水管材及管件还应具备卫生管理部门的认证文件。1.2.3每一批管材和管件应有产品质量证明书，并应有明显标志标明生产厂名和产品名称，包装上还应标有材料牌号、规格尺寸、生产日期和检验人员的印记。新进管材、管件应及时报验。二、主要机具套丝机一台、管道切割机、角向磨光机、电锤、台钻、试压泵、手电钻，电焊机、套丝板、管钳、压力钳、手锯、手锤、活扳手、煨弯器、手压泵、捻凿、大锤、断管器、水平尺、线坠、钢卷尺、小线、压力表。三、作业条件3.1. 施工图纸及其它技术文件齐全，有技术指导书并已进行技术交底；3.2. 对安装所需管材、配件和阀门等附件以及管道支承件、紧固件、密封圈等和对产品合格证、质量保证书、规格型号、品种数量，并进行外观检查；3.3.施工场地及施工用水、供电满足要求；3.4.施工机具已到场；3.5.与管道连接的设备已就为固定或已定位。四、工艺流程安装准备预制加工干管安装立管安装支管安装管道水压试验 管道冲洗五、管道安装5.1. 一般规定：（1） 管道穿越墙壁、楼板时，应配合土建预留、预埋套管，管道嵌墙时，应配合土建预先留槽或开槽。（2）预留孔洞尺寸宜较管外径大50mm100mm。（3）嵌墙管其墙槽尺寸的宽度，可为管道外径加40mm50mm,深度为管道外径加20mm。（4） 预留套管宜伸出楼板50mm。套管下端应与楼板底齐平，穿墙套管应与饰面齐平。套管管径应大12号。（5）架空管道顶上部的净空不宜小于100mm。（6）管道穿过地下室或地下构筑物外墙时，应预埋防水套管，且做好防水措施。（7） 管道与阀门、水表、水嘴等管道附件连接时，应采用相应的转换接头。（8）管道最高点应设排气系统，最低点应设泄水装置。（9）管道施工间断或终结时，开口处应及时封堵或采取相应的防护措施。管道的坐标和标高的允许偏差和检验方法项次项目允许偏差(mm)检验方法1坐标室内埋地架空或地沟5020用水平尺、直尺、拉线和尺量检查室外埋地架空或地沟15102标高室内埋地架空或地沟±15±10 吊线和尺量检查室外埋地架空或地沟±10±5(10)水平管道的纵、横方向的弯曲，立管垂直度，平行管道和成排阀门的安装应符合下表的规定。项目允许偏差(mm)水平管道纵横方向弯曲每1m5每10m10室外架空、地沟、埋地每10m115立管垂直度每1m3高度超过5m10高度超过10m，每10m10平行管道和成排阀门在同一直线上，间距3 （11） 管材和管件在搬运装卸过程中应小心轻放，不宜露天堆放，不得与有害物、污物混放，不得受尖锐物品碰撞，不得抛、摔、滚、拖。管材应水平堆放在平整的地面或水平垫物上，堆放高度不宜超过2米，管件堆放箱数不宜超过10箱高度。（12） 施工现场应做好产品的保护工作，管材和管件不得攀踏、系安全带绳或 用作吊、拉、攀件等。（13）冷水型热镀锌钢塑复合管和管件不宜与水泥、水泥砂浆、混凝土直接接触。嵌墙时可在管外壁套塑料膜或缠绕防腐胶带起隔离保护作用。埋地管应避免土壤对管外壁的酸碱腐蚀或尖硬杂物的损伤。宜采用包扎方式做防腐处理，如外缠两层聚乙烯带，也可外涂两层沥青漆，后缠玻璃纤维塑胶带。埋地管穿越道路（有汽车荷载）时，应加保护套管。5.2管道敷设（1） 管道明敷时，宜在内外墙面粉刷层或贴面层完成后进行安装，事先应先复核预留孔洞，然后再设置管卡或吊架，布局应力求美观，兼顾维修便捷。（2） 明敷管道有可能产生冰冻或需要进行保温和防结露时，均应按设计要求进行防冻、保温、防结露。（3） 对明敷管道，其外壁距装饰墙面的距离首先应以管道附件的安装、维修为前提，其次，对单一管道。则应按不同类型的管件和连接方式，尽量贴近墙面。（4） 立管和横支管应优先采用管道折角的Z型、型等连接方式。利用自然补偿法弥补允许的伸缩量。但在补偿器前后应分别设固定支架和活动支架。（5）冷水型热镀锌钢塑复合管固定支架间距不宜大于15米，固定支架宜设置在变径、分支、接口及穿越承重墙、楼板的两侧、立管的底部、管道配水点处、设备接管处等。（6）冷水型热镀锌钢塑复合管活动支架的最大支承间距可按下表数据确定。 活动支架的最大支承间距 管径DN mm65100125200250315最大间距m3.54.25（7） 明装管道的活动支架宜采用不锈钢支架或管卡。公称直径不大于25mm的管道安装时，也可采用塑料管卡。如选用其他金属（除铜外）支架或管卡时，两者接触面间应采用木质或橡胶等软物隔垫。（8） 在给水栓和配水点处应采用金属管卡或吊架固定；管卡或支架宜设置在距配件40mm80mm处。（9） 管道穿过楼板、承重墙时应设置套管。套管可采用塑料管；当穿过楼面、地下室外墙或热水管道穿越处时，应采用金属套管，其它场合可用塑料管。套管应高出地面、屋面50mm，并采取严格的防水措施。（10） 管道敷设时，不得有轴向扭曲，穿越墙体和楼地板时不得强制校正。安装完毕，不得有塌腰、拱起的波浪现象和扭曲的蛇弯现象。（11） 管道嵌墙时，热水管（除保温管道外）必须保证有一定的伸缩余量。在其拐弯处，管件和墙体之间可设置发泡塑料或其他软性材料，且用水泥砂浆使其紧贴管件。（12） 埋地管道，其埋地管槽的开挖应在未经扰动的原状土或经夯实后的填土上进行，管槽沟底应平整，不应有外突的尖硬物质，否则可铺100mm厚的砂垫层。（13） 埋地管道回填时，应先用砂土或不含尖硬物质的土回填，经夯实后方可回填原土。（14）埋地管道出地坪处应设置防护套管，其高度应高出嘴子地坪面100mm。（15）凡暗敷设管道应在封闭前做好试压和隐蔽工程的验收记录。5.3管道连接：管道系统的配管、管件、和管道附件的连接应按下列步骤进行：a.应确
