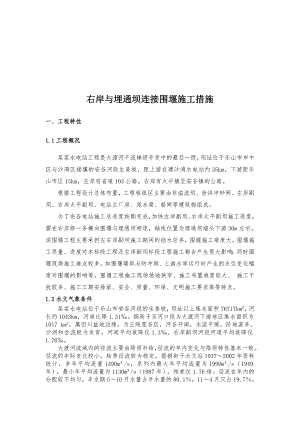

右岸与埋通坝连接围堰施工措施一、工程特性1.1工程概况某某水电站工程是大渡河干流梯级开发中的最后一级，坝址位于乐山市市中区与沙湾区接壤的安谷河段生姜坡，距上游在建沙湾水电站约35km，下游距乐山市区15km，左岸有省道103公路，右岸有太平镇至安谷镇的公路。根据工程设计总体布置，工程枢纽区主要由非溢流坝、泄洪冲砂闸、左岸副坝、右岸太平副坝、电站主厂房、尾水渠、船闸等建筑物组成。为了安谷电站施工总进度按期完成，加快左岸副坝、右岸太平副坝施工进度，需在右岸修一条横向围堰与埋通坝相连，轴线位置为埋通坝端头下游30m左右，该围堰工程主要承担左右岸副坝施工期间的挡水任务，围堰施工难度大。围堰施工质量、进度对本标段工程及左岸副坝标段工程施工都会产生很大影响；同时围堰现场施工难点较多，如围堰填筑与防冲刷、上游水库运行时产生的水位变化幅度对围堰的影响等。围堰工程施工现场场地狭窄、施工布置难度较大、 施工干扰较多、施工工期安排紧、安全、质量、环保、文明施工要求高等特点。1.2水文气象条件某某水电站位于乐山市安谷河段的生姜坡，坝址以上集水面积76717km2，河长约1043km，河道比降1.31。铜街子至河口段为大渡河下游地区集水面积为1017 km2，属四川盆地边缘，为丘陵宽谷区，河谷开阔，水流平缓，阶地甚多，沙洲和岔流极为发育，河道平均坡降仅1.3。右岸副坝河段河道平均坡降仅1.76。大渡河流域内的径流主要由降雨补给，径流的年内变化与降雨特性基本一致。径流的年际变化较小，枯季径流较为稳定。据铜街子水文站19372002年资料统计，多年平均流量1490m³/s，系列内最大年平均流量为1990m³/s（1949年），最小年平均流量为1130m³/s（1987年），相差仅1.76倍。径流在年内的分配较不均匀，丰水期510月水量占年水量的80.1，114月只占19.7，而最枯的2月份仅占约2.09。年最小流量一般出现在2月。经调查，并结合上游铜街子电站投入运行以来，福禄镇水文站实测水文资料分析，在枯期124月，铜街子电站最大调峰容量仅为三台，其满发（或超发）时相应最大下泄流量为1870m³/s，因此，枯期124月施工洪水最小流量不小于铜街子电站最大调峰发电流量1870m³/s。经调查，并结合上游铜街子电站投入运行以来，福禄镇水文站实测水文资料分析，在枯期124月，铜街子电站最大调峰容量仅为三台，其满发（或超发）时相应最大下泄流量为1870m³/s，因此，枯期124月施工洪水最小流量不小于铜街子电站最大调峰发电流量1870m³/s。安谷水电站分期洪水成果见表1-1。安谷水电站防洪堤1水位流量关系见表1-2。安谷水电站防洪堤4水位流量关系见表1-3。安谷水电站旬平均流量及铜街子电站调峰流量见表4-4。安谷水电站分期洪水成果表表1-1时段各频率设计值(m³/s)P=2%P=3.33%P=5%P=10%P=20%P=33.3%P=50%1月18701870187018701870187018702月18701870187018701870187018703月18701870187018701870187018704月18701870187018701870187018705月33303180305028102540230020706-9月1000094108940809071906480582010月428040903930363032903000272011月209020001920187018701870187012月187018701870187018701870187010-5月430041203970369033803110284010-4月428040903930363032903000272011-5月373035203350304026902400211011-4月2130203019501870187018701870安谷电站防洪堤1水位流量关系曲线流率表表1-2 水位水位00.10.20.30.40.50.60.70.80.93956276743967307958709551050116012801410154016903971840200021802360256027602970319034203660398392041904470477050905420575061006460684039972207620804084708920安谷水电站防洪堤4水位流量关系曲线流率表 表1-3 水位水位0.000.100.200.300.400.500.600.700.800.90389.00630675730795870956105011601280390.001400154016801840200021802360256027602970391.003200343036703920419044804780509054205760392.0061006460684072207620804084708920 过渡期各月旬平均流量频率计算成果及调峰流量表表1-4时 段均值(m³/s)调峰流量(m³/s)各 频 率 设 计 值(m³/s)P (%)5102050904月上旬498700649591489358中旬609953854746578405下旬72710909978907084815月上旬960155013901220923573中旬11901700157014201170842下旬15402310211018901500102010月上旬2270208033203050275022201550中旬1930206026102440225019001450下旬154020602080195017901520116011月上旬120018701580148013801190933中旬9831630126011901110975788下旬82914701030981925824684二、导流标准及导流方式2.1围堰布置原则及型式：为了安谷电站施工总进度按期完成，右岸与埋通坝需在修一条横向围堰相连，在围堰的防护下，好在枯水期进行左右岸副坝施工，相应的围堰挡水时段为当年10月至次年5月。围堰形式选择原则 安全可靠，能满足稳定性、抗渗及抗冲要求。 结构简单，施工方便，便于拆除并能充分利用现场材料及开挖碴料，堰体便于与岸坡连接。 能在预定期内修筑到需要的断面及高程。根据上述原则及现场地形、地质和材料供应条件，本围堰堰体采用土石围堰，堰体由钢筋笼护坡、沙砾石、块石护坡、引水管组成。右岸靠岸边坝体内埋设砼布筋管道（1000mm）进行导流引水，满足沿岸生活与工业用水。根据水利水电施工组织设计规范（SDJ388-89）,其导流临时建筑物为4级。 “安谷水电站分期洪水成果表”可知114月最大瞬时流量3690m3/s（P=10），作为围堰设计标准。围堰修筑在枯水期进行，考虑流量为3690m³/s左右，相应水位为396m³/s，相应施工围堰挡水标准为枯水期（10月-翌年5月）10年一遇频率洪水，设计流量为3690m³/s m³/s。 导流特性表表2-1 导流时段导流方式导流标准设计流量2012.102013.5挡水，截流P=10%3690 m³/s2.2导流方式及导流程序本工程导流方式为截流、挡水，主要是约束大渡河右岸支流河床过流，导入左岸河床过流。围堰为枯水期围堰，挡水时段为2012年10月至2014年5月。三、围堰设计3.1围堰设计横向围堰采用土石围堰结构型式，右岸公路高程401m,埋通坝堤高程399 m,围堰总长约260m,堰顶高程399m,最大堰高7.0m，顶宽6.0m，坡比1：1.5，块石护坡。图3-1 围堰典型断面图3.2围堰工程量围堰工程量工程项目单位围堰工程量备注土石方填筑m³18087.5块石护坡m³3690钢筋笼块石块2003*3*11000mmm30围堰拆除m³19777.5四、围堰施工1、围堰施工布置（1）施工道路布置围堰施工道路布置主要利用面岸太平镇至沙湾的公路，修一条临时道路至4#渣场进行采取填筑料，公路靠近大渡河边，填筑围堰道路不在需要考虑，靠岸边填筑推进便行。（2）施工进度安排2012年9月15日2012年10月15日施工。（3）围堰堰体填筑材料及料场规划 围堰填筑所用砂砾石及块石分别由4#渣场堆渣和筛分弃料场取用。围堰开始填筑前先在4#渣现场的平台上储备部分块石，并制做足够数量的3×3×1m的钢筋铅丝笼块石约1890m3左右，以供围堰前期进占及坡底防护时使用。4#渣场，现存有填筑料20万m³，完全满足填筑需要。2、围堰施工方法围堰施工前进行钢筋砼管道（1000mm）安装，主要是为了下游沿岸生活与工业用水，经调查沿岸集镇居民、村民、人畜用与工业每天用水量约为60000-70000 m³，安装和引水管道为1m³/s,经计算：每天管道引水流量为： 24*60*60=86400m³，由于考虑到沿途河道渗水，故围堰填筑不考虑防渗处理，所以管道引水与围堰渗水完全能满足沿途用水量。1、围堰工程施工程序如下图：围堰施工道路修筑 钢筋笼裹头、砂砾石抛填围堰堰体填筑施工块石抛填坡面施工完工清场2、防冲进占施工因本围堰所处位置水流较急，根据水流的变化和水利学计算，所以围堰施工前需对水流采取一定的疏导措施，来降低水流对围堰的正面冲刷。拟计划采取在围堰上游外侧抛投钢筋笼块石防冲裹头的形式进占对急速水流进行疏导，使得疏导后的急速水流主要沿左岸流向下游，经过挑流堰体的疏导围堰位置的水流速度已大为降低，此时再进
