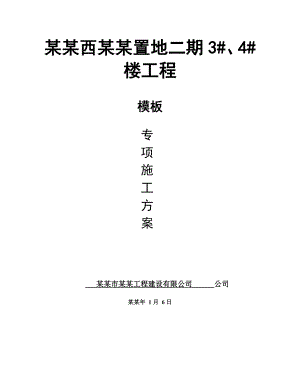

某某西某某置地二期3#、4#楼工程模板专项施工方案 某某市某某工程建设有限公司 公司某某年 1月 6日第一节 编制依据2第二节 工程概况2第三节 方案选择2第四节 材料选择3第五节 模板安装4第六节 模板拆除8第七节 模板技术措施9第八节 安全、环保文明施工措施14第九节 脚手架计算书15板模板(扣件钢管架)15梁模板(扣件钢管架)23柱模板38 模板专项施工方案第一节 编制依据 建筑结构荷载规范（GB50009-2001）中国建筑工业出版社； 混凝土结构设计规范（GB50010-2002）中国建筑工业出版社； 建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001） 中国建筑工业出版社； 钢结构设计规范（GB50017-2003）中国建筑工业出版社； 建筑施工计算手册江正荣著 中国建筑工业出版社； 建筑施工手册第四版 中国建筑工业出版社； 另外参照本工程施工图纸及施工组织设计编制本施工方案。第二节 工程概况 某某西某某置地二期3#、4#楼工程；工程建设地点：某某西郊村；属于框架结构;地上11层;地下1层；建筑高度：39.9m；标准层层高：2.9m ；总建筑面积：13000平方米；总工期：420天。 本工程由某某凤岗街道办投资建设，福建超平建筑设计有限公司设计，福建东辰综合勘察院地质勘察，福州闽教建设监理有限公司监理，某某市某某工程建设有限公司组织施工；由郑秀霞担任项目经理，张河炎担任技术负责人。 第三节 方案选择 本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点： 1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合省文明标化工地的有关标准。 6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下模板及其支架方案： 板模板(扣件钢管架)，梁模板(扣件钢管架)，柱模板。第四节 材料选择 按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。 板模板(扣件钢管架) 板底采用18mm支撑，承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用胶合面板钢管。钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。 本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。 梁模板(扣件钢管架) 面板采用18mm胶合面板60×80木方（内楞）现场拼制，圆钢管48×3.5（外楞）支撑，采用可回收m12对拉螺栓进行加固。梁底采用50×100木方支撑。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用48×3.2钢管。钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。 本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。 柱模板 分段一 采用18mm厚竹胶合板，在木工车间制作施工现场组拼，背内楞采用80×60 木方，柱箍采用80×60 木方围檩加固，采用可回收m12对拉螺栓进行加固（地下室外柱采用止水螺栓）。边角处采用木板条找补，保证楞角方直、美观。斜向支撑，采用48×3.5钢管斜向加固（尽量取45°）。第五节 模板安装 1、模板安装的一般要求 竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。 模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下：1、两块模板之间拼缝 12、相邻模板之间高低差 13、模板平整度 24、模板平面尺寸偏差 ±3 2、模板定位 当底板或顶板混凝土浇筑完毕并具有一定强度（1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道细部轴线，根据轴线位置放出细部截面位置尺寸线、模板500（mm） 控制线，以便于模板的安装和校正。当混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm 标高控制线，并根据该500mm 线将板底的控制线直接引测到墙、柱上。 3、±0000以下模板安装要求 （1）底板模板安装顺序及技术要点 垫层施工完毕后进行底板模板安装，底板侧模全部采用砖模，沿底板边线外延50mm砌筑240mm厚砖墙，高度二底板厚+450mm，在底板厚度范围内砌筑永久性保护墙，砂浆采用1：3水泥砂浆，上面450nnn部分砌筑临时性保护墙，用混合砂浆砌筑，砖墙内侧抹20mm厚1：3水泥砂浆。 积水坑、电梯井模板采用15mm厚多层板按坑大小加工成定型模板。模板固定要牢固，并用钢丝绳将模板拉在底板钢筋上，防止浇筑混凝土时模板上浮。 （2）梁模板安装顺序及技术要点 （3）楼板模板安装顺序及技术要点 模板安装顺序 "满堂"脚手架主龙骨次龙骨柱头模板龙骨柱头模板、顶板模板拼装顶板内、外墙柱头模板龙骨模板调整验收进行下道工序 技术要点 楼板模板当采用单块就位时，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2)，起拱部位为中间起拱，四周不起拱。 （4）柱模板安装顺序及技术要点 4、±0.000以上模板安装要求 （1）梁、板模板安装顺序及技术要点 模板安装顺序 模板定位、垂直度调整模板加固验收混凝土浇筑拆模 技术要点 安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆"烂根"现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。 （2）梁模板安装顺序及技术要点 （3）楼板模板安装顺序及技术要点 模板安装顺序 "满堂"脚手架主龙骨次龙骨柱头模板龙骨柱头模板、顶板模板拼装顶板内、外墙柱头模板龙骨模板调整验收进行下道工序 技术要点 楼板模板当采用单块就位日寸，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2)，起拱部位为中间起拱，四周不起拱。 （4）柱模板安装顺序及技术要点 5、模板构造 板模板(扣件钢管架) 1、楼板模板采用60mm×80mm木方做板底支撑，中心间距300mm，扣件式钢管脚手架作为撑系统，脚手架排距0.9m，跨距0.9m，步距1.5m。 2、楼板模板施工时注意以下几点： （1）横板支撑钢管必须在楼面弹线上垫木方； （2）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通； （3）模板底第一排楞需紧靠墙板，如有缝隙用密封条封孔，模板与模板之间拼接缝小于1mm，否则用腻子封条； （4）根据房间大小，决定顶板模板起拱大小：4 开间不考虑起拱，4L6起拱10mm，6 的起拱15mm； （5）模板支设，下部支撑用满堂脚手架支撑下垫垫板。顶板纵横格栅用压刨刨成同样规格，并拉通线找平。特别是四周的格栅，弹线保持在同一标高上，板与格栅用50mm 长钉子固定，格栅间距300mm，板铺完后，用水准仪校正标高，并用靠尺找平。铺设四周模板时，与墙齐平，加密封条，避免墙体"吃模"，板模周转使用时，将表面的水泥砂浆清理干净，涂刷脱模剂，对变形和四周破损的模板及时修整和更换以确保接缝严密，板面平整；模板铺完后，将杂物清理干净，刷好脱模剂。 （6）从墙根起步300mm 立第一根立杆以后按900mm 和1200mm 的间距立支撑，这样可保证立柱支撑上下层位置对应。水平拉杆要求设上、中、下三道，考虑到人行通道，在支撑中留一条通道，中、下两道水平不设（在顶板支撑完善之后拆除部分横杆形成人行通道）。 梁模板(扣件钢管架) 1、梁侧模板采用木方作为内楞间距300mm，钢管作为外楞间距500mm，采用可回收的m12普通穿墙螺栓加固水平间距500mm，竖向间距同外楞。梁模板采用150mm，150mm，150mm，150mm18mm作为面板，梁底采用胶合面板钢管(单钢管) :48 × 3.5布置，间距横向。300mm支承为钢管。扣件式钢管脚手架作为撑系统，脚手架梁跨方向48×3.2，梁两侧立杆间距1m，步距1.2m。 2、梁模板施工时注意以下几点： （1）横板支撑钢管必须在楼面弹线上垫木方； （2）钢管排架搭设横平竖直，纵横连通，上下层支顶位置一致，连接件需连接牢固，水平拉撑连通； （3）根据梁跨度，决定顶板模板起拱大小：4不考虑起拱，4L6起拱10mm，6 的起拱15mm； （4）梁侧设置斜向支撑，采用钢管+U型托，对称斜向加固（尽量取45°） 柱模板 分段一 采用18mm竹胶合板，模板在木工车间制作施工现场组拼，竖向内楞采用80×60 木方，柱箍采用80×60 木方柱截面B方向间距120mm，柱截面H方向间距200mm用可回收的m12普通穿墙螺栓加固，柱截面B方向间距：水平间距600mm，竖向间距：同柱
