安置房屋面工程施工方案#北京.doc

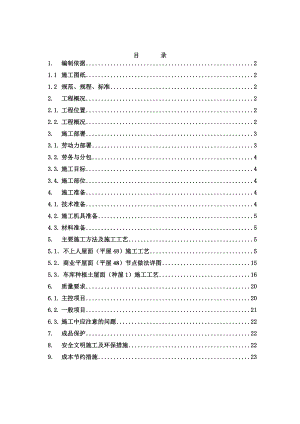

目 录1.编制依据21.1施工图纸21.2规范、规程、标准22.工程概况22.1.工程位置22.2.工程概况23.施工部署33.1.劳动力部署33.2.劳务与分包43.3.施工目标43.4.施工部位44.施工准备44.1.技术准备44.2.施工机具准备54.3.材料准备55.主要施工方法及施工工艺55.1不上人屋面（平屋48）施工工艺55.2商业平屋面（平屋48）节点做法详图155.3车库种植土屋面（种屋1）施工工艺166.质量要求206.1.主控项目206.2.一般项目216.3.施工中应注意的问题227.成品保护228.安全文明施工及环保措施229.成本节约措施231. 编制依据1.1 施工图纸“某某区某某村西城区旧城保护定向安置房项目南区施工图纸”建筑施工图纸及相关的图纸会审、变更及洽商。1.2 规范、规程、标准序号规 范 名 称编 号1屋面防水施工技术规程DBJ01-93-20042屋面工程质量验收规范GB50207-20023建筑构造通用图集工程做法08BJ1-14建筑构造通用图集屋面详图08BJ5-15平屋面建筑构造99J201-16建筑构造通用图集建筑外保温（防火）10BJ2-117聚合物改性沥青复合胎防水卷材质量检验评定标准DBJ01-53-20018建筑安装分项工程施工工艺规程DBJ/T01-26-20039建筑工程资料管理规程DBJ01-51-201010北京市建筑施工安全操作规程DBJ01-62-200211屋面工程技术规范GB50345-200412安全防范工程技术规范GB50348-200413中铁建设集团有限公司建筑工程精品集屋面分册2. 工程概况2.1. 工程位置某某区某某村西城区旧城保护定向安置房项目工程位于北京市某某区卢沟桥乡某某村，东至某某村路，西至某某村路七号路，南至某某村四号路，北至某某村二号路。2.2. 工程概况2.2.1某某区某某村西城区旧城保护定向安置房项目南区工程建筑面积约.63 m²（地上建筑面积约.63 m²，地下建筑面积约69690 m²）。地下2层为汽车库，地上均为独立单体工程，住宅楼分为B1#-B13#楼工程，其中B1#、B3#、B5#、B10#、B12#楼地上28层，建筑高度为81.139m；B7#楼地上27层，建筑高度为78.339m；B2#、B4#、B9#、B11#楼地上18层，建筑高度为53.139m；B8#楼地上13层，建筑高度为39.139m；B6#、B13#楼地上为5-9层，建筑高度为28.139m；配套商业分为D1-D4#楼工程，建筑高度为9.3m。主楼屋面为不上人屋面、商业平屋面（平屋48），车库种植土屋面（种屋1）。2.2.2主楼、商业屋面为不上人屋面（平屋48），做法如下：1) 40厚C20细石混凝土随打随抹平压光， 3m×3m分格，缝宽10mm，缝填聚苯板，缝上部填密封膏；2) 3+3厚热熔型聚酯胎SBS改性沥青防水卷材；3) 10厚DS砂浆找平层；4) 主楼最薄处100mm、商业最薄110厚SF憎水膨珠保温砂浆找2%坡；5) 钢筋混凝土楼板；2.2.3车库种植土屋面（种屋1），做法如下：1) D厚种植土；2) 过滤布（土工布）；3) 60高塑料（或橡胶）排水凸片，凸点向上；4) 防水层：3厚SBS改性沥青防水卷材+4厚SBS改性沥青耐跟刺防水卷材；5) 20厚DS砂浆找平层；6) 最厚300mm厚C20细石混凝土找3坡；7) 钢筋混凝土屋面板3. 施工部署3.1. 劳动力部署本工程屋面装修时间预计从2013年2月24日至2013年4月25日，为了合理的安排施工，本工程屋面工程各主楼按四个区进行流水施工。屋面工程劳动力组织情况见下表：工种防水工瓦工模板工混凝土工小工人数20104040803.2. 劳务与分包屋面防水和屋面装修分别采用专业、劳务分包单位进行施工，工程进行施工时，劳务单位需接受项目部各部门的控制与约束。在施工过程中，按项目部制定的相关组织管理、技术要求、图集和规范组织施工。劳务单位需配备自已的管理组织，必须有主要负责人、工程管理、技术人员及质量检查人员。3.3. 施工目标在施工过程中，严格控制各道施工工序，加强过程控制，强化验收，确保施工过程顺利进行，保证质量合格，避免发生安全事故。3.4. 施工部位根据工程的标高、部位、屋面种类将主楼屋面可分为：不上人屋面（平屋48，选自图集：10BJ2-11）：各主楼、商业屋面；种植土屋面（种屋1，选自图集：08BJ1-1）：车库平屋面（加气混凝土改为CL7.5陶粒混凝土；SF-M面层防水砂浆改为C20细石混凝土；最厚300mm厚C20细石混凝土找3坡。4. 施工准备4.1. 技术准备4.1.1. 技术人员熟悉施工图纸，对各部位防水做法心中有数，对本工程屋面做法的重要部位引起足够重视。对施工中的新工艺、新材料、新方法和重点部位编制作业指导书进行重点交待，把好关键部位的技术质量关。4.1.2. 方案交底先行：屋面施工开始前完成施工方案和各部位不同屋面做法的技术交底工作，并保证交到各施工班组，做到切实可行。4.1.3. 核对屋面构筑物、设备基础位置及做法，在施工前，必须经过土建技术、水暖技术、施工队相互核实无误后方可进行屋面施工。4.1.4. 施工完毕屋面后再上吊篮，吊篮配重及支架下方垫废竹胶板或方木。4.1.5. 屋面设备基础、屋面风帽及各种屋面管根已经施工完毕。 4.1.6 屋面防水及防水保护层施工完毕后分别进行24小时闭水试验。4.2. 施工机具准备本工程垂直运输采用室外电梯进行材料的倒运，水平运输则采用手推车进行。屋面施工各专业所用具体器械及工具，如砂浆搅拌机、铁木抹子、打磨机等小型工机具全部为劳务队伍自己提供。4.3. 材料准备施工过程中，凡项目供应材料提前由项目技术室上报总计划，项目材料室统一选定厂家进行采购。材料进入现场应具备厂家提供的生产日期、产品合格证、厂家资质等相关证明材料，由项目的试验员依据相应规范对材料进行分批、分规格现场取样试验，对不符合规范、环保、物理性能要求的材料一律退场。未经复试的材料严禁用于本工程。5. 主要施工方法及施工工艺5.1 不上人屋面（平屋48）施工工艺工艺流程：基层清理SF憎水膨珠保温砂浆找坡主楼最薄处100mm、商业110mm厚（找2%坡）安装排汽管10mm厚 DS砂浆找平层基层处理剂3+3厚热熔型聚酯胎SBS改性沥青防水卷材40厚C20细石混凝土面层适用于主楼适用于主楼屋面与机房层墙体相交处5.1.1. 基层清理施工前须将结构板层杂物、灰尘、凸出结构的砂浆等清理干净，表面不得有明水。5.1.2屋面找坡层（保温层）铺设 采用SF憎水膨珠保温砂浆找坡基层清理 抹SF憎水膨珠保温砂浆(最薄100（110）mm 检查验收 ¨ 铺保温砂浆之前，首先将基层表面的杂物清理干净；¨ 按保温层设计厚度要求，弹出厚度控制线，采用保温砂浆贴饼以控制厚度。按保温砂浆：水=1:0.75-0.95（重量比），将保温砂浆均匀搅拌（人工搅拌）成膏状；施工时应适度按压，以确保与基层粘结牢固，但不宜在同一部位反复抹压。若有气泡产生，应及时剔除。根据设计要求的标高、坡度找好规矩并弹好线：根据墙上50cm水平标高线按2%找坡，根据坡度将铺设材料的厚度线以贴饼形式在基层上体现出来，贴饼的间距为2m一个，且灰饼粘贴牢固，表面光滑。¨ 保温砂浆铺设完毕，立刻采取保护措施，不得再走手推车等。对将来保护层施工手推车行走路线，采用废旧竹胶板铺设；¨ 保温层铺设完毕达到上人强度后，及时进行报验，及时进行10厚DS砂浆保护层施工，以免保温层受损坏。屋面找坡层（保温层）质量保证：¨ 铺设平整，粘结牢固。¨ 允许偏差： 项次项目允许偏差（mm）检验方法1保温层厚度±5%，且不大于4mm用钢针插入和尺量检查2表面平整度±5用2米靠尺和楔尺检查屋面找坡层（保温层）施工质量标准：¨ 向排水地漏的坡度正确符合设计要求，不倒泛水，无积水，与地漏结合处严密平顺，面层不超高；雨水口周围直径500mm范围内坡度不应小于5%，并用防水涂料或密封材料嵌封密实。¨ 表面平整，与基层的结合牢固无空鼓。¨ 表面洁净，无裂纹、脱皮、麻面和起砂等现象。¨ 根据实际情况对找坡层进行养护。5.1.3安装排气管1) 安装时按照每两个通缝的交汇处设置一个PVC排汽管，36安装一个，安装后应美观整齐，横竖一条线。屋面36必须设置一个排汽管，排汽管安装如下图：5.1.4屋面找平层施工：屋面采用10厚DS水泥砂浆找平层。屋面找平层施工作业条件：¨ 机具准备：手推车、铁锹、铁抹子、水平刮杠、水平尺。¨ 找平层施工前，屋面找坡层应进行检查验收完毕，并办理验收手续；¨ 各种穿过屋面的预埋件、女儿墙、管道根部等部位，应按设计施工图纸及规范要求处理好；¨ 根据设计要求的坡度找好规矩并弹好线；¨ 施工找平层时应将基层表面清理干净，扫一层素浆，以利于找平层的结合。屋面找平层施工工艺流程：基层清理 洒水湿润 冲筋、贴饼定标高 铺装水泥砂浆 养护 ¨ 基层清理：将找坡层表面的松散杂物清扫干净，突出基层表面的灰渣等粘接杂物要铲平，不得影响找平层的有效厚度；¨ 洒水湿润：抹找平层水泥砂浆前，适当洒水湿润基层，利于基层与找平层的结合；¨ 冲筋、贴饼定标高：根据坡度要求（图纸要求2%）按照雨水口位置设置坡度，按1.5m贴灰饼，抹铺找平砂浆时，先按流水方向以间距1.5m冲筋；¨ 铺装水泥砂浆：装灰、铺平，用刮杠靠冲筋条刮平，找坡后用木抹子搓平，用铁抹子压光，待浮水沉失后，以人踏上去有脚印但不下限为度，再用铁抹子压第二遍即可。所有阴阳角、均抹成圆弧形，圆弧半径R=50mm。管道根部直径500mm范围内，找平层应抹出高度不小于30mm的圆锥台。管道周围与找平层或细石混凝土防水层之间，预留20mm×20mm的凹槽，并用密封材料嵌填严密。内部排水水落口周围，应做成略底的凹坑。¨ 找平层留设分隔缝，缝宽5-20mm，纵横缝的间距不大于6m，分格缝内嵌填密封材料。¨ 养护：找平层抹平、压实以后24h可浇水养护，养护期为7天，然后铺设防水层；屋面找平层施工质量标准：¨ 突出屋面的管道、檐沟和阴阳角等部位做成圆弧形，圆弧半径R=50mm；¨ 允许偏差项目见下表：项次项 目允许偏差（mm）检验方法1平整度±5用2m靠尺和楔行塞尺检查质量保证措施：¨ 抹好的找平层上推手推车运输时，应先铺脚手板车道，防止破坏找平层；¨ 内排水口等部位应采取临时保护措施，防止堵塞和杂物进入；¨ 抹压程度适当，养护准时及时，不得过早上人踩踏，防止找平层起砂；¨ 找平层铺设厚度均匀细部处理到位，以免找平层空鼓、开裂；¨ 冲筋时找准泛水坡度，铺灰厚度按冲筋刮平顺，防止屋面倒泛水。5.1.5屋面防水层施工：采用3+3厚热熔型聚酯胎SBS改性沥青防水卷
