安置小区龙门架安拆施工方案.doc

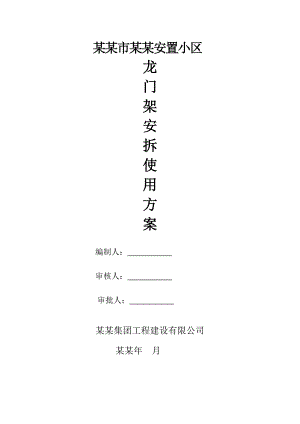

某某市某某安置小区龙门架安拆使用方案编制人： 审核人： 审批人： 某某集团工程建设有限公司某某年 月目 录第一节 工程结构概况1第二节 编制依据1第三节 龙门架的构造及选型1第四节 主要零部件的安全要求3第五节 龙门架基础5第六节 龙门架的安装5第七节 龙门架拆除6第八节 安全操作要求7第九节 龙门架安拆时注意事项7第一节：工程结构概况本工程为某某市某某安置小区1#、2#楼，位于某某市学院路西，联通公司家属院南。1#楼为地下室与地上11层框剪结构。建筑总面积8626.24 m2,建筑高度：34.170m。2#楼为地上11层框剪结构。建筑总面积8298.47 m2,建筑高度：34.170m。1#、2#楼建筑耐火等级为二级，工程抗震设防烈度为6度，设计使用年限为50年。防水等级为二级。建设单位：河南凌风电器有限公司勘察单位：河南华兴地质工程有限公司设计单位：河南省城乡建筑设计院有限公司监理单位：河南诚信工程监理咨询有限公司施工单位：某某集团工程建设有限公司第二节：编制依据为确保施工安全，正确安拆龙门架，依据JGJ8892龙门架及井架物料提升机安全技术规范，特制定如下方案。第三节：龙门架的构造及选型 本工程采用4台矩形截面角钢组合立杆龙门架，自重1.7T，架设高度24m，起重量1.2T,吊盘尺寸1.5m×3.0m。其构造由立杆横梁、天轮、地轮、导轨、钢丝绳、吊盘以及安全装置等构成的垂直运输体系。第四节：主要零部件的安全要求1、钢丝绳：A：龙门架起升钢丝绳应选用交互捻制的钢丝绳，其安全系数不小于5。B：起升钢丝绳与吊盘，天梁连接采用卡接（不允许偏结），绳卡数量应根据钢丝绳直径决定，但不得小于3只，绳卡间距不应小于钢丝绳直径的6倍，最后一个绳卡距绳端不小于150毫米，绳卡压板，应在受力绳的一侧，不得正反交错设置绳卡。C：卷扬机不得使用有接头的钢丝绳，钢丝绳在卷筒上应排列整齐，不得咬绳和相互挤压，卷筒上的钢丝绳应不小于3圈。D：钢丝绳有下列情形之一者应予报废、被烧毁或整股折断。、在一个吊距内断丝数超过规范要求。、钢丝绳表面钢丝磨损或腐蚀到钢丝直径的40以上，当磨损或锈蚀小于40时，应按折减系数去折减。、受过死角拧扭，部分变形，麻芯脱出。2、滑轮A：滑轮直径不得小于钢丝绳直径的20倍。B：滑轮要经常清理润滑，保证用手能灵活转动，侧向摆动不得超过滑轮直径的1/1000。C：发现滑轮有下列情形之一时应予报废、有裂纹（不允许焊补）。、滑轮绳槽经向磨损超绳径的50、滑轮槽壁磨损超过原尺寸的20、轮槽不均匀磨损达3毫米、轮缘破损、中轴轴径磨损过轴径的2、轴套磨损超过轴套壁厚的103、卷筒其直径不得小于20倍钢丝绳直径，卷筒绳槽磨损深度不应超过2mm，超过时应重新车槽。当发现卷筒有裂纹或筒壁磨损超过原壁厚的20时，应予报废。第五节：龙门架基础 1、龙门架底座的基础先用夯夯实，在上面铺20碎石垫层。再用C30砼浇筑40厚。基础尺寸为1200mm×4200mm，基础中心距墙边2900mm。固定好螺栓，抄准水平控制在水平桩上。 2、砼浇筑前洒水润湿，砼浇筑后做好保养工作，表面平整为5mm。第六节：龙门架的安装1、将底座放置在基础上与基础预埋螺栓牢固，吊盘放置底座中央。龙门架的安装应由具备安装资质的队伍实施。2、安装立柱底节，每安装两个标注节要做临时固定节点与支承点要用螺栓连接，不能用铅丝绑扎，而立柱安装应交替进行。3、安装标注节时，应注意导轨的垂直度，与导轨相接处不能出现折线和过大间隙，防止运行中产生撞击。4、为增强架体的稳定性而连接在架体与建筑物结构之间的连接。连接件用钢管在结构上预埋固定，用十字扣固定钢管与架体连接。5、立柱组装到预定高度时安装天梁，吊篮顶梁和天梁的距离应在3m以上。6、龙门架的立柱必须互相平行且保持水平面垂直，其垂直度偏差不得超过架身高度1/400，两滑轮间距偏差不得大于10mm。7、龙门架高处周围建筑物时，应有可靠的防雷接地，同时卷扬机做保护接地。8、龙门架安装完毕，必须经安装使用部门和安装部门共同检查验收，合格后方可使用。第七节：龙门架拆除1、架体拆除前，必须查看施工现场环境，对被拆除的架体个节点，附件电气装置，附墙件，凡能提前拆除的应尽量拆除掉。2、分节拆除时不得将拆除物件乱扔乱放，拆除后架体的稳定性不得破坏，附墙件被拆前，应加设临时支撑防止变形，拆除各标准节时，应防失稳。3、安装与拆除 龙门架的安装一般按以下顺序：将底座架按要求就位将第一节标准节安装与标准节底座架上提升抱杆安装卷扬机利用卷扬机和抱杆安装标准节安装吊篮穿绕起升钢丝绳安装安全装置。龙门架的拆除按安装架设的反程序进行。第八节：安全操作要求1、龙门架必须由经过专门安全技术培训并取得合格证的专职人员操作，并由专人负责指挥。2、作业前要详细检查龙门架、吊篮、制动器、电气设备及各种安全装置是否完好，灵敏可靠，发现问题，应处理好后方能操作。3、作业中精力要集中，不准在操作棚内看书看报，聊天吃东西等，不得擅自离开工作岗位。4、必须在起重量之内装卸物料，严禁超载，严禁在运行中修理或调整。5、龙门架严禁攀登、吊篮严禁乘人上下，严禁吊运超过吊盘长度物体。6、检修时必须先切断电源，并锁上闸箱，卷扬机司机要听从指挥人员指挥。工作完毕要将吊篮落到地面，严禁悬空，并且切断电源，闸箱上锁。第九节：龙门架安拆时注意事项1、所有钢丝绳头夹必须撬紧，所用螺栓必须旋紧。2、基础必须水平，其两头水平误差不得大于3mm，吊篮上动滑轮从正面及侧面看，都必须在两立柱的中间。3、在升架时，卷扬机钢丝绳必须不断放松，以保证升架时吊盘不被拉起，从而可减少吊架的负荷，确保安全。4、所有附着必须牢固可靠，卷扬机钢丝绳必须配备11以上的钢丝绳，钢丝绳上10倍直径长度范围内，断丝根不得大于总根数的5。5、为了防止龙门架在使用过程中出现各种故障造成事故发生。应设置如下安全装置：吊盘安全门栏、安全停车装置、吊盘防坠装置、上升极限位置限制、上料口防护棚、楼层口停靠栏杆及信号装置等。
