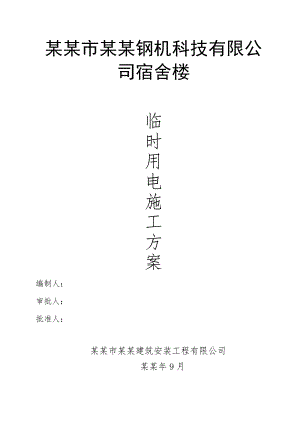

安置小区施工临时用电方案#江苏#砖混结构.doc

某某市某某钢机科技有限公司宿舍楼临时用电施工方案编制人：审批人：批准人：某某市某某建筑安装工程有限公司 某某年9月施工现场临时用电勘探康佳苑安置小区三期工程，根据现场临时用电勘探，该小区坐落于高塍镇。建筑面积为2万平方米，建筑高度为 米，该小区原有建筑物已全部拆除，上空无高压线跨越，无任何障碍物，建筑垃圾、土方已基本平整到位，施工道路已规划铺设，主道路已硬化。东设置门楼、门卫一个，施工用水建设单位已接通，变压器、总配电室与分配电房的配电设施已安装到位，职工生活区和办公室分开布置，生活用电单独分开设置配电箱，使用安全电压；木工制作场地，钢筋配料场地，各种机械设备和3台塔吊，临时用电单独分开设置开关箱，按规范设置接零接地漏电保护装置；主电缆线已架空绝缘，三级配电设置到位，符合三级配电二级保护的用电规范。 临时用电施工方案一、工程概况工程名称：某某市某某钢机科技有限公司宿舍楼建设单位：某某市某某钢机科技有限公司施工单位：某某市某某建筑安装工程有限公司设计单位：监理单位: 结构类型：砖混结构建筑层数：六层。总建筑面积：4350M2二、编制依据 施工现场临时用电安全技术规范JGJ46-2005。低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99三、施工条件施工现场用电量统计表:-序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)1 塔式起重机 QT40（TQ2-6） 24 3 72 2 木工圆锯 MJ3 平板式振动器 ZB11 1.1 4 5.5 4 水泵 ZB1/630 1.1 3 3.3 5 插入式振动器 ZX50 1.1 6 6.6 6 钢筋弯曲机 GW40 3 2 6 7 钢筋调直机 GT4/14 4 2 8 8 自落式混凝土搅拌机 JD350 7.5 3 22.5 9 钢筋切断机 QJ32-1 3 2 6 11 碘钨灯 1 6 6 三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用穿焊接钢管敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:(1)、塔式起重机 Kx = 0.85 Cos = 0.6 tg = 1.33将Jc =40%统一换算到Jc1 =25%的额定容量Pn = 24kWPe = 3×(Jc/Jc1)1/2×Pn = 3×(0.4/0.25)1/2×24 = 91.07 kWPjs = Kx×Pe =0.85×91.07 = 77.41kWQjs = Pjs× tg=77.41×1.33 = 102.96kvar(2)、木工圆锯Kx = 0.65 Cos = 0.6 tg = 1.33Pjs = 0.65×6 = 3.9 kWQjs = Pjs× tg=3.9×1.33 = 5.2 kvar(3)、平板式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×1.1 = 0.33 kWQjs = Pjs× tg=0.33×1.02 = 0.34 kvar(4)、水泵Kx = 0.75 Cos = 0.8 tg = 0.75Pjs = 0.75×1.1 = 0.825 kWQjs = Pjs× tg=0.82×0.75 = 0.62 kvar(5)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×3.3 = 0.99 kWQjs = Pjs× tg=0.99×1.02 = 1.01 kvar(6)、钢筋弯曲机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×3 = 1.95 kWQjs = Pjs× tg=1.95×1.02 = 1.99 kvar(7)、钢筋调直机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×4 = 2.6 kWQjs = Pjs× tg=2.6×1.02 = 2.65 kvar(8)、自落式混凝土搅拌机Kx = 0.75 Cos = 0.85 tg = 0.62Pjs = 0.75×15 = 11.25 kWQjs = Pjs× tg=11.25×0.62 = 6.975kvar(9)、钢筋切断机Kx = 0.65 Cos = 0.7 tg = 1.02Pjs = 0.65×3 = 1.95 kWQjs = Pjs× tg=1.95×1.02 = 1.99 kvar(10)、镝灯Kx = 0.75 Cos = 0.8 tg = 0.75Pjs = 0.75×3 = 2.25 kWQjs = Pjs× tg=2.25×0.75 = 1.69 kvar(11)、碘钨灯Kx = 0.75 Cos = 0.8 tg = 0.75Pjs = 0.75×5 = 3.75 kWQjs = Pjs× tg=3.75×0.75 = 2.81 kvar(13)总的计算负荷计算，总箱同期系数取 Kx = 0.9总的有功功率Pjs = Kx×Pjs = 0.9×(77.41+3.9+0.33+0.82+0.99+1.95+2.6+5.62+1.95+2.25+3.75) = 91.413kW总的无功功率Qjs = Kx×Qjs =0.9×(102.96+5.2+0.34+0.62+1.01+1.99+2.65+3.49+1.99+1.69+2.81) =112.28 kvar总的视在功率Sjs = ( Pjs2+Qjs2 )1/2 = (91.4132+112.282)1/2 = 144.79 kVA总的计算电流计算Ijs = Sjs/(1.732×Ue) = 144.79/(1.732×0.38) = 220 A3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线穿焊接钢管敷设。(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×60.72 /(1.732×0.38×0.6) = 153.8Aii)选择导线选择BX-4×16 ，穿焊接钢管时其安全载流量为154A。iii)选择电气设备选择开关箱内隔离开关为DZ10-100/3 ，其脱扣器整定电流值为Ir = 80A，漏电保护器为 DZ15L-100/30。(2)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×3/(1.732×0.38×0.6) = 7.6Aii)选择导线选择BX-4×2.5 ，穿焊接钢管时其安全载流量为25A。iii)选择电气设备由于开关控制2台用电器，开关的电流为Ir=7.60×2.00(台数)= 15.19 A。选择开关箱内隔离开关为DZ5-20/3，漏电保护器为 DZ15L-100/30。(3)、平板式振动器开关箱至平板式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×1.1/(1.732×0.38×0.7) = 2.39Aii)选择导线选择BX-4×2.5 ，穿焊接钢管时其安全载流量为25A。iii)选择电气设备选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(4)、水泵开关箱至水泵导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.8 tg = 0.75Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×1.1/(1.732×0.38×0.8) = 2.09Aii)选择导线选择BX-4×2.5 ，穿焊接钢管时其安全载流量为25A。iii)选择电气设备选择开关箱内隔离开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A，漏电保护器为 DZ15L-100/30。(5)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×1.1/(1.732×0.38×0.7) = 2.39Aii)选择导线选择BX-4×2.5 ，穿焊接钢管时其安全载流量为25A。iii)选择电气设备由于开关控制3台用电器，开关的电流为
