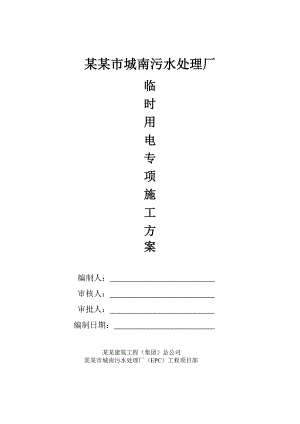

某某市城南污水处理厂临时用电专项施工方案编制人： 审核人： 审批人： 编制日期： 某某建筑工程（集团）总公司某某市城南污水处理厂（EPC）工程项目部目 录一、工程概况2二、编制依据2三、配电系统的布置2四、设计配电系统18五、配电装置安装技术措施36七、施工现场用电设备防火措施38八、施工用电安全保证措施38九、事故应急预案39十、施工用电布置详见总平面布置图42一、工程概况某某市城南污水处理厂工程（EPC），位于某某省某某市小店区，嘉节村以东，南环高速以北绿化带内，南距南内环高速公路100m，西距太茅路150m，建设规模为20万m3/d。其中包括：粗格栅间及进水泵站、细格栅间及曝气沉砂池、初沉池集配水井及初沉污泥泵站、初沉池、生物池、二沉池集配水井及二沉污泥泵站、二沉池、中途提升泵站、深度处理车间、接触池、出水泵站、1#变电室、鼓风机房、2#变电室、加药间及3#变电室、污泥均质池、污泥浓缩脱水机房、生物除臭池、办公楼、辅助楼、传达室、警卫室及水源空调站等土建施工、设备安装、联合试运转及竣工验收。二、编制依据1、严格按照现行国家标准规范并依据低压配电设计规范GB50054-95、建筑工程施工现场供电安全规范GB50194-93 、通用用电设备配电设计规范GB50055-93 、供配电系统设计规范GB50052-95、施工现场临时用电安全技术规范JGJ46-2005等规定，做到统一标准、规范编制。2、遵循总施工组织设计及施工规范的原则，在编制单位工程施工方案中，严格按照实际情况，优化施工方案，确保临时用电安全。三、配电系统的布置 本工程采用3台315VA变压器直接供电。根据施工平面图中各用电设备的位置、数量及现场情况，拟采用放射式与树干式或混合的配电系统方式，由分配电箱到用电设备均采用放射式，以保证设备相互之间无干扰。根据施工总平面布置图，1#变压器主要负责生活区、3个钢筋加工区、1个木工加工区、3#、4#塔吊及管道安装的用电；2#变压器主要负责1#、5#塔吊、3个钢筋加工区、1个木工加工区及管道安装的用电；3#变压器主要负责2#、6#塔吊、1个木工加工区及2个钢筋加工区、管道加工区及管道安装的用电。地基处理碎石桩施工每台变压器负责3台振动打桩机的用电。每台变压器三级配电，一级配电由总箱分别设到塔吊、钢筋加工区、木工加工区及管道加工区；二极配电由钢筋加工区、木工加工区及管道加工区分若干路分别向各个用电设备供电，用电设备设置开关形成三级配电箱。1、施工现场用电统计1#变压器用电量统计表序号机械名称型号单位数量单机功率（KW）总功率（KW）CostgKx1塔吊F0/23C台235700.71.020.32平板振动器B22台41.14.40.681.080.73插入式振动棒ZX-50台41.14.40.681.080.74镝灯个23.570.551.520.45钢筋切断机GQ-40台3390.71.020.66钢筋弯曲机GJ-2台3390.71.020.67钢筋调直机GT6/14台32.26.60.71.020.68电焊机BX2-500台338KVA114KVA0.750.880.459木工圆锯MJ104台1440.71.020.610生活用电150.811砂浆搅拌机JZ250型台1440.681.080.7安1电焊机BX1-500台738 KVA266 KVA0.750.880.45安2切割机台2480.51.730.7安3电动工具30300.750.880.82#变压器用电量统计表序号机械名称型号单位数量单机功率（KW）总功率（KW）CostgKx1塔吊F0/23C台235700.71.020.32钢筋切断机GQ-40台3390.71.020.63钢筋弯曲机GJ-2台3390.71.020.64钢筋调直机 GT6/14台32.26.60.71.020.65电焊机BX2-500台438KVA152KVA0.750.880.46平板振动机B22台41.14.40.681.080.77插入式振动机ZX-50台41.14.40.681.080.78镝灯 13.503.50.551.520.49MJ1041440.71.020.610打夯机23.06.00.681.080.711砂浆搅拌机JZ250型台1440.681.080.712木工圆锯MJ104台1440.71.020.6安1电焊机BX1-500台638 KVA224 KVA0.750.880.45安2电动工具30300.750.880.83#变压器用电量统计表序号机械名称型号单位数量单机功率（KW）总功率（KW）CostgKx1塔吊F0/23C台235700.71.020.32钢筋切断机GQ-40台2360.71.020.63钢筋弯曲机GJ-2台2360.71.020.64钢筋调直机 GT6/14台22.24.40.71.020.65电焊机BX2-500台638KVA228KVA0.750.880.456平板振动机B22台41.14.40.681.080.77插入式振动机ZX-50台41.14.40.681.080.78镝灯  个 2  3.50 70.551.520.49木工圆锯 MJ104 1440.71.020.6安1电焊机BX1-500台638 KVA228KVA0.750.880.45安2电动工具台30300.750.880.8安3门式起重机台110100.71.020.6碎石桩施工用电量统计表序号机械名称型号单位数量单机功率（KW）总功率（KW）CostgKx1振动式打桩机台3752250.71.020.62大卷扬机台615900.71.020.63小卷扬机台67.5450.71.020.64电焊机BX2-500台338KVA114KVA0.750.880.42、确定1#变压器用电负荷:(1)塔吊组 Kx=0.30 Cos=0.70 tg=1.02 将Jc=40%统一换算到Jc1=25%的额定容量Pn=70kW Pe=(Jc/Jc1)1/2×Pn = (0.40/0.25)1/2×70=88.55 kW Pjs1=Kx×Pe =0.30×88.55=26.56 KwQjs1= Pjs1× tg=26.56×1.02=27.10kvar(2)平板振动器组 Kx=0.70 Cos=0.68 tg= 1.08 Pjs2=0.70×4.4 = 3.08 kWQjs2=Pjs2×tg=3.08×1.08=3.33 kvar(3)插入式振动棒组 Kx = 0.70 Cos = 0.68 tg = 1.08 Pjs3=0.70×4.4 = 3.08kWQjs3=Pjs3×tg=3.08×1.08=3.33kvar(4)镝灯组  Kx=0.4 Cos=0.55 tg=1.52 Pjs4=0.4×7=2.8kWQjs4=Pjs4×tg=2.8×1.52=4.26kvar(5)钢筋切断机组 Kx=0.6 Cos=0.7 tg=1.02 Pjs5=0.6×9=5.4kWQjs5=Pjs5×tg=5.4×1.02=5.5 kvar(6)钢筋弯曲机组 Kx = 0.6 Cos = 0.7 tg = 1.02 Pjs6 = 0.6×9 =5.4kWQjs6=Pjs6×tg=5.4×1.02=5.51 kvar(7)钢筋调直机组 Kx = 0.6 Cos = 0.7 tg = 1.02 Pjs7 = 0.6×6.6 = 3.96kWQjs7=Pjs7×tg=3.96×1.02=4.04 kvar(8)交流电弧焊机组 Kx = 0.45 Cos = 0.75 tg = 0.88 将Jc =60%统一换算到Jc1 =100%的额定容量 Pn=S×Cos=152×0.75=114Kw Pe=(Jc/Jc1)1/2×Pn = (0.60/1)1/2×114= 88.31Kw Pjs8=Kx×Pe =0.45×88.31 =39.8kW Qjs8=Pjs8×tg=39.8×0.88=35.1 kvar(9)木工圆锯机组 Kx=0.6 Cos=0.7 tg=1.02 Pjs9=0.6×4=2.4kWQjs9=Pjs9×tg=2.4×1.02=2.45Kvar(10)生活用电组 Kx=0.8 Pjs10=0.8×15 = 12kW(11)砂浆搅拌机组 Kx=0.7 Cos=0.68 tg = 1.08
