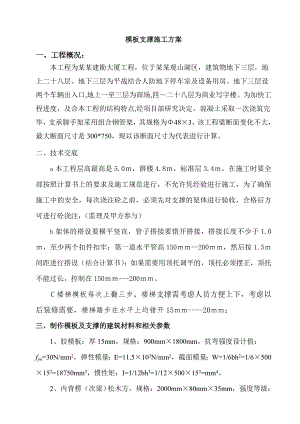

模板支撑施工方案一、工程概况：本工程为某某建勘大厦工程，位于某某观山湖区，建筑物地下三层，地上二十八层。地下三层为平战结合人防地下停车室及设备用房。地下三层设两个车辆出入口,地上一至三层为商场,四二十八层为商业写字楼。为加快工程进度，及合本工程的结构特点,经项目部研究决定，混凝土采取一次浇筑完毕，支承脚手架采用组合钢管架，其规格为48×3。该工程梁断面变化不大，最大断面尺寸是300*750，现以该断面尺寸为代表进行计算。二、技术交底 a本工程层高最高是5.0，群楼4.8，标准层3.4，在施工时要全部按照计算书上的要求及施工规范进行，不允许凭经验进行施工，为了确保施工中的安全，每次浇注砼之前，必须先对支撑的架体进行验收，合格后方可进行砼浇注，（监理及甲方参与） b架体的搭设要横平竖直，管子搭接要错开搭接，搭接长度不少于1.0，至少两个扣件扣牢；第一道水平管高150200，然后按1.5间距进行搭设（结合计算书）；如果需要用顶托调平的，顶托必须摆正，顶托不能过长，控制在150-200。C楼梯模板每次上翻三步，楼梯支撑需考虑人员方便上下，考虑以后装修需要，楼梯踏步在水平上均错开15-20；三、制作模板及支撑的建筑材料和相关参数1、胶模板：厚15mm，规格：900mm×1800mm，抗弯强度设计值：fjm=30N/mm2，弹性模量：E=11.5×103N/mm2，截面模量：W=1/6bh2=1/6×500×152=18750mm3，惯性矩：I=1/12bh3=1/12×500×153=mm4。2、内背楞（次梁）松木方，规格：2000mm×80mm×35mm，强度等级：TC13B组，抗弯强度设计值：fm=13N/mm2，弹性模量：E=9000N/mm2，截面模量：W=1/6bh2=1/6×35×802=37333mm3，惯性矩：I=1/12bh3=1/12×35×803=mm4。3、外背楞（主梁）钢管，规格：48mm×3.0mm，截面积：A=424mm2，截面模量：W=4494mm3，惯性矩：I=10.78×104mm4，回转半径：i=15.9mm,重量：38.4N/m，弹性模量：E=2.06×105N/mm2，抗拉、抗压、抗弯强度：f =205N/mm2。四、梁支撑计算：（1）、荷载：梁的自重：25×0.3×0.75×1.2 = 6.75kN/M模板自重：0.43×(0.65×20.3)×1.2 = 0.83KN/M振捣荷载: 2×1.4 = 2.8 KN/M合 计: 10.38kN/M（2）、验算立杆的稳定：梁的支撑形式采用一跨两支点，跨度为0.9米，排距为0.7米，步距为1.6米。每根立杆的荷载10.38×0.9÷2 = 4.67KN ， N = 4670N每根立杆的截面积，查表得A = 424mm2每根立杆的计算长度L0 = kuh = 1.155×1.7×1.6 = 3141 mm回转半径，查表得i = 15.95 mm代入公式: = L0/ i = 3141÷15.95 = 197 由= 197 ，查得=0.186代入公式: = N/A =4670÷0.186÷424 =59.2N/ mm2 < 205 N/ mm2 安全。（3）、对小横杆的抗弯强度进行验算：每根小横杆所承受的荷载P=10.38×.9=9.34KN，化为线荷载:q=9340÷700=13.34N/ m内力: M=1/8q L2=1/8×14.19×7002=N·mm，查表得W=4494 mm3代入公式：=M/W=÷4494=181.81N/ mm2 < 205 N/ mm2 安全。（4）、横杆挠度验算略。（5）、扣件验算：根据规范要求每个扣件允许的荷载8KN，现每根立杆所承受的荷载为4.67KN <8KN，安全。五、人防顶板的支撑经计算顶板采用满堂脚手架，其立杆布置为800×800，步距为1600，即每隔1.6 m用水平杆纵横连接：（见附图三）现对现浇板支撑进行验算：（1）、荷载：板的自重：25×0.25×1.2=7.5 KN/ m2模板自重：0.43×1.2=0.52 KN/ m2施工荷载：3×1.4=4.2 KN/ m2合 计：12.22 KN/ m2（2）、验算立杆的稳定：每根钢管所支承的荷载：12.22×0.8×0.8=7.82KN 则N=7820N顶板脚手架步距与梁的脚架相同，因此立杆计算长度相同，利用前例计算结果:由= 197 ，查得=0.186代入公式:=N/A=7820÷0.186÷424=99.16N/ mm2<205 N/ mm2 安全。（3）、验算横杆的抗弯承载能力：把作用在横杆上三角形荷载化为等效均布载：q =7.82×0.5×2=7.82KN/ m求内力M=1/8×q L2=1/8×7.82×8002=N·mm 由表查得W=4494 mm3 代入公式:=M/W=/4494 =139.2N/mm2 <205N/mm2 安全。（4）、横杆挠度验算略。（5）、扣件验算：根据规范要求每个扣件允许的荷载8KN，现每根立杆所承受的荷载为7.82KN < 8KN，安全。六、墙、柱、梁的侧模板和背楞（背销）在新浇砼侧压力作用下的抗弯能力和刚度进行计算。1、墙的侧模板设计和计算（取剪力墙最大高度4.8米进行计算，其余参照施工）：1-1、荷载计算：查建筑施工模板安全技术规范JGJ162-2008，当采用内部振捣器时，新浇砼作用在模板的侧压力标准值按下列公式进行计算，并取其中较小值：F=0.22 0 t0 1 2V1/2 （4.1.1-1）F= 0 H （4.1.1-2）式中：F 新浇砼对模板的侧压力计算值（KN/m2）0 砼重力密度，其值取24 KN/m3t0 砼初凝时间，取200÷（20+15）=5.7h1 外加剂影响修正系数，参入缓凝剂取修正系数1.22 砼坍落度修正系数，本工程坍落度：16cm至18cm，故取1.15V 砼浇筑速度，取2m/hH 计算位置至砼顶面的总高度5.0m将相关参数代入（4.1.1-1）得：F1=0.22×24×5.7×1.2×1.15×21/2 = 58.7 KN/m2将相关参数代入（4.1.1-2）得： F2=24×5.0 = 120 KN/m2比较上面计算结果，F1F2，故取F= F1=58.7 KN/m2。1-2、荷载组合：查建筑施工模板安全技术规范JGJ162-2008续表4.3.2，计算承载能力时：F= G4K + Q3K，验算挠度时：F= G4K。上式中G4K=58.7 KN/m2，Q3K =2.0KN/m21-3荷载设计值： 查建筑施工模板安全技术规范JGJ162-2008，荷载效应组合设计值应按（4.3.1-2）和（4.3.1-4）两式的计算结果进行比较，取其大值。把相关数值代入（4.3.1-2）得：FS1=0.9×（1.2×58.7+1.4×2.0）=65.9 KN/m2（式中0.9为重要性系数）把相关数值代入（4.3.1-4）得： FS2=0.9×（1.35×58.7+1.4×0.7×2.0）=72.6 KN/m2因FS2FS1，故取FS= FS2=72.6 KN/m2。1-4、对墙侧模板各构件进行内力计算：新浇砼侧压力传递路线：砼模板次梁（内背楞）主梁（外背楞），设模板系列安装示意见附图一。1-4-1、验算对拉螺杆的抗拉强度： 螺杆的间距：500mm×500mm，选用普通螺杆M14，每个螺杆所承受的拉力：N=FS×0.5×0.5×0.95=72.6×0.2375=17.2 KN查建筑施工模板安全技术规范JGJ162-2008表5.2.3，M14轴向拉力设计值：b N = 17.8KN17.2KN t 满足强度要求。1-4-2、验算侧模板的抗弯强度： 墙侧模板建筑材料为胶合板，规格：1800×900×15（mm ），以内背楞为支承梁，可以把其视为多跨连续梁，跨度=内背楞的间距=165mm，宽度=外背楞的间距=500mm。查建筑结构设计手册五跨连续梁的内力系数表，第二支座的负弯矩为最大弯矩。故Mmax=0.105×qL2=0.105×72.6×0.5×1652=N·mm查建筑施工模板安全技术规范JGJ162-2008，胶合板抗弯强度应按下式计算：j=Mmax/Wjfim (5.2.1-3)把相关数值代入上面公式得：j=÷18750=5.53N/mm2fim=30N/mm2 满足强度要求1-4-3、验算胶合板的挠度：查建筑结构设计手册五跨连续梁的挠度系数表，第一跨挠度：f =K5×qgL4/100EIf 式中：K5 挠度系数=0.644q 均布恒载=qg=58.7×0.5=29.35N/mmL 板跨165mmE 板的弹性模量=11.5×103N/mm2I 板的贯性矩=mm4把相关数值代入上面公式得：f =0.644×29.35×1654 ÷（100×11.5×103×）=0.09mmf =165 ÷400=0.42mm因f =0.09mmf = 0.42mm，满足刚度要求。1-4-4、验算内背楞（次梁）的抗弯强度： 为简化计算把内背楞化成单跨梁，其最大弯矩：Mmax=1/8 qL2式中：q 作用在内背楞上的均布荷载= FS×0.5×0.165÷0.5=72.6×0.165=11.98 KN/mmL 内背楞的计算长度=500mm把相关数值代入上面公式得：Mmax=1/8 ×11.98×5002 =N·mm查建筑施工模板安全技术规范JGJ162-2008，内背楞（次梁）的抗弯强度应按下式计算： =Mmax/Wfm （5.2.2-3）把相关数值代入上式得：=÷37333=10N/mm2fm=13N/mm2，满足强度要求。1-4-5、验算内背楞（木楞）的挠度：查建筑施工模板安全技术规范JGJ162-2008，挠度应按下式进行计算：=5qgL4/384EI （5.2.1-4）式中： qg恒载线荷载标准值=58.7×0.5×0.165÷0.5=9.7N/mm L次梁计算长度=500mm E弹性模量=9000N/mm2 I截面惯性距=mm3把相关数值代入上式得：=5×9.7×5004 ÷（384×9000×）=0.34mm=500÷400=1.25mm，满足刚性要求。1-4-6、验算外背楞（钢管）的抗弯强度：从模板系列安装示意图上可以看出，外背楞（钢管）是多跨连续梁，跨中作用两个集中荷载，其值就是次梁的支座反力。故P=FS×0.5×0.165=72.6×0.5×0.165=5.99KN=5990N查建筑结构设计手册五跨连续梁内力系数：跨中最大弯矩：1=0.24×5990×500=N·mm支座最大负弯矩：2=0.281×5990×500=N·mm因2>1，选支座负弯矩作抗弯
