外脚手架施工方案(永秀花园).doc

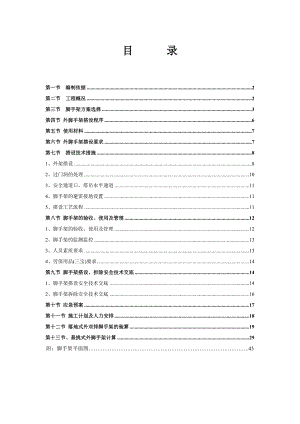

目 录第一节 编制依据2第二节 工程概况2第三节 脚手架方案选择3第四节 外脚手架搭设程序6第五节 使用材料7第六节 外脚手架搭设要求7第七节 搭设技术措施81、外架搭设82、过门洞的处理103、安全通道口、塔吊水平通道114、脚手架的避雷接地设置115、搭设工艺流程11第八节 脚手架的验收、使用及管理121、脚手架的验收、使用及管理122、脚手架的监测监控133、人员素质要求134、劳保用品(三宝)要求14第九节 脚手架搭设、拆除安全技术交底141、脚手架搭设安全技术交底142、脚手架拆除安全技术交底16第十节 应急预案17第十一节 施工计划及人力安排18第十二节 落地式外双排脚手架的验算19第十三节、悬挑式外脚手架计算29附：脚手架平面图.43第一节 编制依据1、某某园北一区经济适用房、限价房项目施工二标施工组织总设计（方案）2、某某园北一区经济适用房、限价房项目施工二标施工图纸3、建筑施工扣件式钢管脚手架安全技术规范JGJ 1302011  4、建筑施工安全检查标准JGJ 59995、建筑地基基础设计规范(GB 50007-2002)6、建筑结构荷载规范(GB 50009-2006)7、钢结构设计规范(GB 50017-2003)8、钢管脚手架扣件标准(GB 15831-2006)9、碳素结构钢(GB /T700)10、高危办法0987号文11、钢管脚手架计算软件12、施工现场的环境和施工条件。第二节 工程概况1、 工程名称：某某园北一区经济适用房、限价房施工二标2、设计单位：某某省建筑设计院3、建设单位：某某投源实业开发有限公司4、监理单位：某某城建项目管理有限公司5、施工单位：某某建设集团有限公司6、建设地点：某某市永桂开发区7、施工工期：600日历天8、质量目标：达到国家验收合格及以上标准9、安全生产管理目标：达到市安全生产标准化现场标准10、文明施工管理目标：达到市文明施工标准化工地标准本工程分别由1#、2#、3#、7#共4栋高层组成，1#为地上32层，建筑面积为14089.4 m2，2#为地上31层地下一层，建筑面积为14247.03 m2，3#为地上29层，建筑面积为12778.61 m2，7#为地上31层，建筑面积为13652.63m2，总建筑面积为：54767.91m2。建筑高度为1#楼98m，2#楼95m，3#楼89m，7#楼95m。本工程四栋结构正负零以上基本相同，一层高5m，标准层高3m，东西向1轴10轴长27m，南北向A轴L轴19.6m，（详见本工程总平面图）栋 号层数落地脚手架搭设高度第一道悬挑搭设高度第二道悬挑搭设高度1#32112381322302332332#31112381322302331303#29112381321272229277#3111238132230233130第三节 脚手架方案选择根据工程特点，本工程为高层建筑，外架的搭设十分重要。1、落地脚手架本工程外脚手架采用双排扣件式普通钢管全封闭脚手架。我公司将根据实际情况进行搭设，1#、2#、3#、7#栋十二层以下采用落地脚手架，立杆基础用120mm厚C25混凝土垫层做硬化处理，然后立柱底用木方垫块规格150×150mm，沿建筑物周边搭设，离墙距离0.25m，立杆横距0.7m，立杆纵距1.5m，步距1.8m，每次搭设高度要求高于操作面1.5m。外架按规定进行防雷接地，尽可能将建筑物上的避雷线引出各段脚手架承载装置的四角焊接，接地电阻不大于10欧姆。2、悬挑脚手架十二层以上采用悬挑式双排脚手架，十三层楼面（38m）起设第一次悬挑架悬挑高度30m、3#楼27m,再从二十三层楼面（68m）起设第二次悬挑架,悬挑脚手架搭设高度为3033m，3#楼第二次悬挑在二十二层（65m），悬挑架横杆采用18#工字钢悬挑，在悬挑部位进行一次卸载处理，其他做法同落地脚手架。工字钢长度按规范要求根部固定长度为悬挑长度的1.5倍，在楼层板上预埋一级钢18的U型钢筋拉环，安装工字钢时用木楔从外至楼内楔牢固（反向受力，越挤越紧）。在悬挑横杆外端用20 6×37+1钢丝绳向上斜拉，间距同悬挑工字钢高度为4.2m。采用的钢管类型为48.3×3.6mm，连墙件采用2步3跨，竖向间距3.6米，水平间距4.5米。施工均布荷载为3.0kN/m2，同时施工2层，脚手板铺设4层，满铺安全网。脚手架搭设按照建筑施工扣件式钢管脚手架安全技术规范JGJ1302011中规定进行施工。以上搭设方案采用双排扣件式钢管48.3×3.6mm全封闭脚手架，经安全计算软件验算安全可靠。型钢悬挑脚手架构造图第四节 外脚手架搭设程序施工人员资格审核施工班组能力认定搭设方案的设计、编制搭设前的全员交底脚手架搭设脚手架验收脚手架拆除脚手架整改否脚手架施工的整体策划搭设前脚手材料检验进场脚手材料检验否否脚手架使用过程维护及整改否整改脚手架交付使用脚手架拆除前验收预埋拉环安装承力工字钢及其斜拉杆安装脚手架立杆及扫地杆逐步搭设（随结构施工）上面层钢管脚手架铺脚手板、挂安全网、设护栏向上搭设各层每层施工层、操作层及底层满铺脚手板，悬挑层用木方固定铺满钉模板硬质封闭，根据操作面确定铺设脚手板以满足施工需求。每层张挂安全兜网，沿建筑物四周全部张挂，外侧张挂双层细眼安全网以保证施工安全，形成全封闭安全防护体系。第五节 使用材料1、钢管宜采用力学性能适中的Q235A(3号)钢，其力学性能应符合国家现行标准炭素结构钢(GB700-89)中Q235A钢的规定。每批钢材进场时，应有材质检验合格证。2、钢管选用外径48.3mm，壁厚3.6mm的焊接钢管。立杆、大横杆和斜杆的最大长度为6.0m，小横杆长度1m。钢管、扣件必须送检检验，检验合格才投入使用。3、根据可铸铁分类及技术条件(GB978-67)的规定，扣件采用机械性能不低于KTH330-08的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净。4、扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。5、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。6、扣件表面应进行防锈处理。7、 脚手板采用竹跳片，竹跳片不得有开裂、腐朽。脚手板的两端应采用直径为4mm的镀锌钢丝在钢管上各设两道箍。8、钢管及扣件报废标准：钢管弯曲、压扁、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。 9、 外架钢管采用金黄色，栏杆采用红白相间色，扣件刷暗红色防锈漆。第六节 外脚手架搭设要求1、落地式外脚手架搭设要求外落地脚手架采用双排钢管脚手架，立杆间距为1.5m，架宽0.7m，大横杆步距为1.8m。外落地脚手架基础：在立杆下做120mm厚C25混凝土的垫层，垫层上垫150×150×20厚以上的木板，并做好排水措施。落地脚手架底座上必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座下皮不大于200mm处的立柱上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立柱上。每一大横杆与立杆处必须设置一根小横杆。纵向小横杆设于横向水平杆之上，固定在立柱的内侧，并采用直角扣件与大横杆扣紧。在脚手架端部和间隔6m的中部设置剪刀撑。每道剪刀撑跨越立杆的根数宜在57根之间。每道剪刀撑宽度应小于4跨,且不小于6m,斜杆与地面的倾角宜 在45°60°之间。2、悬挑式外脚手架搭设要求：悬挑式脚手架采用双排钢管脚手架，立杆间距为1.5m，架宽0.7m，大横杆步距为1.8m，离墙距离为0.25m。（基本设置同外落地架）。悬挑架用18#工字钢支撑。本工程第一道悬挑高度设在38m，悬挑工字钢设在标高38m处（第13结构板面），第二道悬挑工字钢设在标高68.00 m处（第23结板面）。工字钢长度根部固定为悬挑长度的1.25倍，在楼层板上预埋一级钢20的U型拉环两道，钢管底部与工字钢连接处在工字钢上用C 20焊150mm长作防滑处理，并在卡环处用木楔从外至楼内楔牢固（反向受力，越挤越紧）。钢丝绳在外挑1.3m处向上斜拉，高度为4.2m。设在剪力墙、柱、梁上。第七节 搭设技术措施1、外架搭设1)立杆垂直度偏差不得大于架高的1400。2)立杆接头除在顶层可采用搭接外，其余各接头必须采取对接扣件，对接应符合以下要求：立杆上的对接扣件应交错布置，两相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不应大于步距的13，同一步内不允许有二个接头。3)水平杆顶端应高出建筑物屋顶1.5m。4)脚手架底部必须设置纵、横向扫地杆。纵向扫地杆应用直角扣件固定在距垫块表面不大于200mm处的立杆上，横向扫地杆应用直角扣件固定在紧靠纵向扫地杆下方的立杆上。5)大横杆设于小横杆之下，在立杆内侧，采用直角扣件与立杆扣紧，大横杆长度不宜小于4跨，并不小于6m。6)大横杆对接扣件连接、对接应符合以下要求：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm。并应避免设在纵向水平跨的跨中。7)脚手架四周大横杆的纵向水平高差不超过500mm，同一排大横杆的水平偏差不得大于1300。8)小横杆两端应采用直角扣件固定在立杆上。9)每一主节点(即立杆、大横杆交汇处)处必须设置一小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不应大于150mm，靠墙一侧的外伸长度不应大于250mm，外架立面外伸长度以100mm为宜。操作层上非主节点处的横向水平杆宜根据支承脚手板的需要等间距设置，最大间距不应大于立杆间距的12，施工层小横杆间距为1m。10)脚手板一般应设置在三根以上小横杆上，当脚手板长度小于2m时，可采用两根小横杆，并应将脚手板两端与其可靠固定，以防倾翻。脚手板平铺，应铺满铺稳，靠墙一侧离墙面距离不应大于150mm，拐角要交圈，不得有探头板。11)搭设中每隔一层外架要及时与结构进行牢固拉结，以保证搭设过程中的安全，要随搭随校正杆件的垂直度和水平偏差，适度拧紧扣件。12)拉杆必须从第一层与墙柱连接，拉杆与脚手架连接的一端可稍微下斜，不容许向上翘起。保证垂直4m、水平6m拉接。13)脚手架的外立面设置剪刀撑，由底至顶连续设置。14)剪刀撑的接头接头均必须采用对接扣件连接，搭接长度不少于1m，3个扣件。15)剪刀撑应用旋转扣件固定在与之相交的小横杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于150mm。16)用于大横杆对接的扣件开口，应朝脚手架内侧，螺栓向上，避免开口朝上，以防雨水进入，导致扣件锈蚀、锈腐后强度减弱，直角扣件不得朝上。17)外架施工层应满铺脚手板，脚手架外侧设防护栏杆一道和挡脚板一道，栏杆上皮高1.0m，挡脚板高不应小于180mm。栏杆上立挂安全网，网的下口与建
