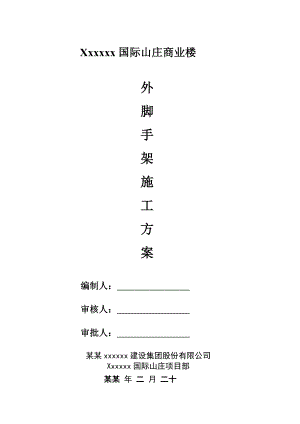

Xxxxxx国际山庄商业楼外脚手架施工方案编制人： 审核人： 审批人： 某某xxxxxx建设集团股份有限公司Xxxxxx国际山庄项目部 某某 年 二 月 二十目 录第一节 工程概况与编制依据.3一、 工程概况.3二、编制依据.3第二节、施工组织.3 一、技术准备工作.3二、物质准备工作. 3三、劳动力准备. 4第三节、安全管理措施. 4第四节 外墙脚手架搭设有关要求. 5一、搭设范围. 5二、有关要求. 5第五节 落地式双排钢管外脚手架搭设标准.6一、脚手架材质. 6二、脚手架的基底. 6三、脚手架的扫地杆.7四、架体与建筑物的拉结.7五、脚手架板的铺设.9六、立杆的纵距、横距、步距.10七、外脚手架的防护.11八、支撑体系.11九、杆件搭设构造要求. .12十、荷载. 13十一、特殊部位处理. 14十二、搭设和拆除顺序.16第七节、各项技术管理措施.17一、脚手架材料质量控制措施.17二、保证施工质量措施.18三、保证施工安全措施.20四、环境保护及文明施工措施.21第八节、现场施工管理组织机构.22一、 安全生产管理目标.22二、施工组织机构. .22第九节 脚手架的结构计算.23第一节 工程概况与编制依据一、 工程概况.工程名称：xxxxxx国际山庄商业楼。.工程地点：某某省xxxxxx西侧。.建筑面积：8829.42平方米。.建设单位：某某xxxxxx房地产开发有限公司。.设计单位：某某大学设计研究院有限公司。.地质勘探单位中：xxxxxx勘察设计院。.监理单位：某某省xxxxxx项目管理有限公司。本工程位于某某省xxxxxx西侧。商业楼楼层为四层，一层层高为5.4米高，其他楼层层高3.6米高，结构形式为框架结构。建筑物从室外地坪算总高度为18.15m高。二、编制依据与参考书籍1、建筑施工扣件式钢管脚手架安全技术规范。（JGJ130-2001）2、建筑施工安全检查标准。（JGJ5999）3、xxxxxx国际山庄商业楼施工图纸。第二节、施工组织一、技术准备工作为了保证该工程外脚手架的搭设及拆除方法切实可行，贯彻“安全、适用、可行、经济”的原则，做好各种材料机械加工的技术资料准备和使用计划安排。做好安全技术交底工作，操作工人考核培训。二、物质准备工作外脚手架材料采用48×3.0mm 钢管、直角扣件、对接扣件、旋转扣件。密目式安全网，竹脚手板，该工程需要外架材料量大，由预算部作好各种资源用量及进场计划，保证材料按时进场，并按规定堆放。具体详见：材料计划表序号材料名称单位数量1钢管48×3.0mm吨532直角扣扣件千个6.3423对接扣件千个1.5134旋转扣件千个0.55安全网33606竹脚手板800三、劳动力准备1、在项目经理及项目管理机构直接领导，配备技术人员以满足该工程施工技术管理的各项需要。2、选择技术素质高，有上岗资格证的架子班组，按生产进度计划组织劳动力进场，进行安全、消防、文明施工等各方面教育，并做到上岗人员上岗前体检，体检合格者方可上岗。根据该工程外架工程量及工期要求，准备20 个合格的专业架子工进场施工。第三节 安全管理措施1、凡是有高血压，严重心脏病、癫痫病，以及其他不适于高空作业的人员，均不得从事架子工作业。凡参加高空作业人员，必须定期进行身体检查。2、处于3 米以上的高空作业时，必须配戴安全带，作业时戴安全帽。安全带必须系在牢固可靠的地方。3、高处作业时，衣着要灵便。禁止赤脚、穿拖鞋、硬底鞋和带钉易滑鞋。严禁酒后作业。4、严禁向下抛物体和工具；严禁作业人员在脚手架上下；严禁在四周没有安全网而以不系安全带的危险场所作业。5、强风、雷雨天、大雾天的环境，不准进行高处作业；夜间作业必须布置良好的照明设备。6、操作时，精神集中，禁止打闹和开玩笑。工间休息时应下到地面。7、脚手架其负荷量每平方米不得超过二百七十公斤。8、架子上原则上禁止堆料。如必要时，堆料不能过于集中。凡不符合规定的，架子工有权制止。9、脚手架应固定于建筑物的牢固部位上，不应固定在管道及其他不牢靠的结构上。10、施工场所的脚手架其使用期在半年以上者，经过大风、大雨后，要进行检查，发现问题及时处理。11、架子搭设完毕，应汇同有关人员验收签证后方可交付使用。12、脚手架的安装与拆卸，应按施工方案程序进行。施工区应设围栏或专人看守第四节 外墙脚手架搭设有关要求 一、搭设范围本工程1-4 层外架采用落地式双排钢管脚手架，外挂安全网。二、搭设有关要求1、采用常用方法进行搭设，并每隔一步距上铺竹脚手板。2、连墙件采用水平硬拉：采用结构外围梁顶部竖向预埋48 钢管拉外架立杆，待上层柱模拆除后进行水平钢管硬拉。第五节 落地式双排钢管外脚手架搭设质量标准一、 脚手架材质1
