外墙悬挑脚手架施工方案.doc

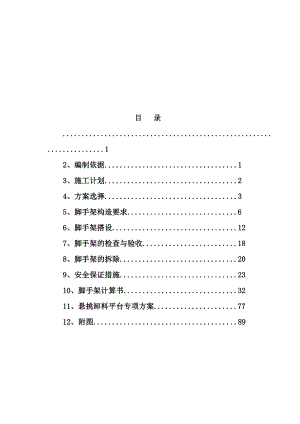

目 录.12、编制依据.13、施工计划.24、方案选择.35、脚手架构造要求.66、脚手架搭设.127、脚手架的检查与验收.188、脚手架的拆除.209、安全保证措施.2310、脚手架计算书.3211、悬挑卸料平台专项方案.7712、附图.89 1、 工程概况（省略） 2、编制依据2.1建筑施工计算手册江正荣著 中国建筑工业出版社；2.2建筑施工手册第五版 中国建筑工业出版社；2.3钢结构设计规范(GB50017-2014) 中国建筑工业出版社；2.4建筑结构荷载规范(GB50009-2012)中国建筑工业出版社；2.5建筑施工脚手架实用手册(含垂直运输设施)中国建筑工业出版社；2.6建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)中国建筑工业出版社；2.7混凝土结构设计规范(GB50010-2011)中国建筑工业出版社；2.8建筑施工安全检查标准(JGJ59-2011)中国建筑工业出版社。2.9 工程设计文件。2.10钢管脚手架扣件规范GB15831-20062.11施工组织设计。3、施工计划3.1进度计划（省略）3.2材料计划序号材料名称规格需用量 备注 1架 管48×3.0m 2扣 件十字、一字、旋转个 3工字钢热轧16号180m 4密目式安全网1.8m×6mm2 5架板或竹笆0.8m×1.0m8000块 6钢丝绳14、21各600m 7吊环18（一级钢）380个 8踢脚板1.5m×0.2m6000m 9其它3.3现场工人劳动力计划序号专业工种分阶段需要人数（2014.4-2015.12）4-6月7-9月10-12月1-3月4-6月7-9月10-12月备注1架子工203025153530152安全员33333333普工10201582025204电焊工33322315技术员2322322注：特殊工种及安全管理人员证件附后。4、方案选择本工程包含多层框架结构和高层框剪结构工程。根据本工程的特点，多层框架结构工程14#、15#、18#、19#、20#、21#、23#、24#楼采用落地式双排钢管脚手架，建筑高度20.7米；高层框剪工程根据地下室外墙需要回填，临边建筑有商铺等特点，因此4#、9#、13#、17#、22#楼在地下室及一、二层、三层主体结构施工时，沿结构外围搭设临时施工落地脚手架，三层顶开始至女儿墙顶分三次搭设悬臂式钢管脚手架作为主体结构施工期间间的围护架和装修施工期间的操作架。其余楼座1#、2#、3#、5#、6#、7#、8#、10#、11#、12#、16#楼在地下室及一、二层主体结构施工时，沿结构外围搭设临时施工落地脚手架，二层顶开始至女儿墙顶分三次搭设悬臂式钢管脚手架作为主体结构施工期间间的围护架和装修施工期间的操作架（其中10#、11#楼为二次悬挑），悬臂式脚手架采用3m、4m、5m、6m四种长度的普通热轧16号工字钢为悬挑梁，用48×3.0钢管搭设，搭设高度不超过20M，双排脚手架的净宽度取0.8米，立杆纵距脚手架为1.5m米左右，步距为1.8米，悬臂工字钢与结构楼板的锚固采用在楼板内预埋Ø16锚环。脚手架与主体结构之间采用钢管与钢筋焊接形式作为连接件连接，在脚手架的外立面挂设密目式安全网，操作层满铺竹笆。搭设方式与主要参数如下：（1）落地脚手架用48×3.0钢管和扣件搭设成双排架，其立杆横距为0.9m，纵距为1.5m左右，步距为1.8m。（2）悬挑架部位：悬挑钢梁均采用16号工字钢，悬挑长度分别为：1.1 m、锚固长度1.9m；1.2m、锚固长度1.8m；1.4m、锚固长度1.6m；1.6m、锚固长度2.4m；1.7m、锚固长度2.3m；2.0m、锚固长度2m；2.4m、锚固长度2.6m；2.8m、锚固长度3.2m；3.6m、锚固长度2.4m；悬挑型钢水平间距1.5 m左右，计算书按照最大悬挑3.6m进行计算（经计算钢丝绳最大直径为21mm，吊环直径为18mm），高度按15米计算；经计算其余悬挑长度L<3.2m、L>1.6m时均用钢丝绳卸载（钢丝绳选用直径14mm，吊环直径为16mm）。人货梯进料口脚手架同步悬挑，挑出长度为1.4m，进料口架体与其它外墙脚手架分开单独搭设，每层进料口拉结点加密为4个。（3）悬挑脚手架立杆下部支承在型钢上，上部焊接L=20018钢筋，便于钢管插入，然后在组成的钢架上与普通外架一样搭设上部架体。（4）水平钢梁与楼板压点采用16圆钢拉环，拉环压在楼板下层钢筋下面，并要保证两侧30cm以上搭接长度。（5）架体与建筑物的连墙件采用刚性连接，计算按2步2跨，实际按每层3跨设置。（6）里立杆距墙面为0.250.5m，在空调板、线条位置，里立杆距线条外口为0.20m。（7）脚手架外立杆里侧挂密目安全网封闭施工，隔层满铺800×1000脚手片。（8）立杆底部200mm处设扫地杆。（9）在外侧立面整个长度和高度上连续设置剪刀撑；（10）落地式扣件钢管脚手架基础：基础土层应分层夯实，底部C15混凝土硬化厚100 mm，脚手架底座面标高应高于自然地平50mm，脚手架外做排水沟200×300，每根立杆底部铺设通长50*200mm松木板作为底座。（11）每步施工活荷载3.0kN/，落地架同时考虑2步施工，悬挑架同时考虑2步施工。（12）不管落地脚手架还是悬挑脚手架，连墙件都采用钢筋焊接、双扣件拉（内外立杆）。（13）脚手架示意图二层或三层顶5、脚手架构造要求5.1纵向水平杆（大横杆）、横向水平杆（小横杆）、脚手板（1） 纵向水平杆(大横杆)置于小横杆之上，在立柱的内侧，用直角扣件与立柱扣紧，其长度大于3跨，不小于6m，同一步大横杆四周要交圈。（2） 纵向水平杆（大横杆）接长宜采用对接扣件连接,也可采用搭接。纵向水平杆（大横杆）采用对接扣件连接，其接头应交错布置。两根相邻纵向水平杆的接头不宜设置在同步或同跨内。不同步不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于500 mm。（3）纵向水平杆（大横杆）搭接均采用直接扣件连接。（4）小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆距结构外边缘10cm,且长度不大于40cm。上、下层小横杆应在立杆处错开布置，同层的相临小横杆在立柱处相向布置。（5） 横向水平杆主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。靠墙一端的外伸长度不应大于300mm。作业层上非主节点的横向水平杆根据支撑脚手架的需要等间距设置。端部扣件盖板边缘至横向水平杆杆端的距离不应小于100mm。（6）脚手板：也称为脚手片，脚手片必须垂直于墙体铺设，外脚手架应层层铺设脚手片，脚手片须用不细于18号铅丝双股并联绑扎不少于4点，要求绑扎牢固，交接处平整，无探头板，不能满铺处必须采取有效防护措施。5.2 立 杆 （1）悬挑脚手架立杆下部支承在水平型钢上，上部焊接L=20018钢筋，便于钢管插入。（2）立杆顶端高出女儿墙上皮1.2m，高出结构檐口上皮1.5m。（3）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200 mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。（4）立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。（强制性条文）接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm，各接头中心距主节点的距离不大于60cm。（5）立杆必须采用连墙件与建筑物可靠连接。（6）落地脚手架立杆垫板宜采用长度不小于2跨、厚度不小于50的木垫板，通长铺设，每块垫板上不少于3根立杆，铺设平稳，不得有悬空。5.3 连墙件（1） 连墙件的布置宜靠近主节点设置,偏离主节点的距离不应大于300 mm。当大于300 mm时必须增加斜拉杆。连墙件偏离主节点的距离大于300mm时做法 （2） 连墙件应从底层第一步纵向水平杆处开始设置,当该处设置有困难时,应采用其他可靠措施固定。（3） 连墙件布置应优先采用菱形布置,也可采用方形布置、矩形布置。拉结点在转角和顶部部位加密。（4）必须采用刚性连墙件与建筑物可靠连接。（5） 连墙件中的连墙杆或拉筋宜呈水平布置,当不能水平布置时,与脚手架的一端应下斜连接,不能采用上斜连接。（6） 连墙件伸出扣件距离应大于10cm。底部第一根大横杆就开始布置连墙杆。（7） 架高超过40m且有风涡流作用时，应采用抗上升翻流作用的连墙措施。（8）一字形、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m（两步）。5.4剪刀撑和横向斜撑5.4.1 脚手架应设剪刀撑与横向斜撑。5.4.2剪刀撑的设置应符合下列规定：（1）每道剪刀撑跨越立杆的根数宜下表的规定确定。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°60°之间。表一 剪刀撑跨越立杆的最多根数剪刀撑斜杆与地面的倾角a45°50°60°剪刀撑跨越立杆的最多根数n765（2）高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑；剪刀撑斜杆的接长宜采用搭接，搭接长度不得小于1米，应采用3个扣件固定；（3）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。5.4.3一字形、开口型双排脚手架的两端必须设置横向斜撑。横向支撑斜杆应在12步内，由底到顶呈之字形，连续布置斜杆应采用旋转扣件固定在与之相交的立杆上，或固定在横杆靠近脚手架节点处。5.5架体内外封闭（1） 脚手架外侧在立杆内侧必须挂设经建设主管部门认证的合格的密目式安全网，应用不少于18号铅丝张挂严密。（2）脚手架的架体里立杆距墙净距超过20CM时必须铺设站人片，站人片设置平整
