外墙内保温施工工艺.doc

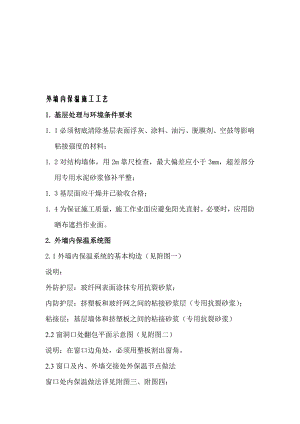

外墙内保温施工工艺1. 基层处理与环境条件要求1. 1必须彻底清除基层表面浮灰、涂料、油污、脱膜剂、空鼓等影响粘接强度的材料；1. 2对结构墙体，用2m靠尺检查，最大偏差应小于3mm，超差部分用专用水泥砂浆修补平整；1. 3基层面应干燥并已验收合格；1. 4为保证施工质量，施工作业面应避免阳光直射。必要时，应用防晒布遮挡作业面。2. 外墙内保温系统图2.1外墙内保温系统的基本构造（见附图一）说明：外防护层：玻纤网表面涂抹专用抗裂砂浆；内防护层：挤塑板和玻纤网之间的粘接砂浆层（专用抗裂砂浆）；粘接层：基层墙体和挤塑板之间的粘接砂浆（专用抗裂砂浆）2.2窗洞口处翻包平面示意图（见附图二）说明：在窗口边角处，必须用整板割出窗角。2.3窗口及内、外墙交接处外保温节点做法窗口处内保温做法详见附图三、附图四：说明：窗台已抹灰完毕，则按做法一施工；如内保温施工在窗台之前，则按做法二施工。内、外墙交接处内保温做法详见附图五、附图六：说明：内、外墙相交处100x100角网应用于内墙为砌体，在抹灰压光前粘贴牢固，压在抹灰层内。（内墙如为砌体结构，则在水泥砂浆抹平压光前粘贴牢固，粘贴角网基层砌体墙面应抹平压光。）2.4外墙与顶板交接处内保温做法详见附图七;2.5外墙阴角内保温做法详见附图八;2.6外墙内保温点粘法详见附图九。3. 主要施工工具电热丝切割器、壁纸刀、剪刀、墨斗、棕刷、粗砂纸、电动搅拌器、塑料搅拌桶、抹子、压子、阴阳角抿子、托灰板、2m靠尺、腻子刀等。4. 工艺流程清扫及验收基层（基层处理）抹内层专用聚合物砂浆，在挤塑板上滚涂界面剂粘贴保温板在挤塑板上滚涂界面剂抹外层专用聚合物砂浆粘贴耐碱玻纤网格布抹外层专用聚合物砂浆（在窗口角部及墙体阴阳角处粘贴100x100加强角网）饰面层。 为方便施工，界面剂可在挤塑板上墙前提前滚涂，但与抹灰的时间间隔不得过长（不超过2小时？）。5.主要项目施工方法5. 1挤塑板安装 标准板尺寸为1200x600x30，施工中不能出现竖向通缝，非标准板按实际需求现场加工，挤塑板切割采用电热丝切割器及工具刀。尺寸允许偏差2mm，大小面垂直。 网格布的翻包：窗口边及与内墙相交处的挤塑板上预贴窄幅网格布，其宽度约200mm，翻包部分宽度约80mm（不小于65mm，见系统图部分）。挤塑板粘贴在墙上时，用2m靠尺压平操作。板预板之间要挤紧，碰头处不抹内层专用砂浆，不留间隙，如因板块加工误差产生间隙用挤塑板板条塞入并打磨平整。5.2打磨挤塑板接缝不平处，用砂纸打磨。5.3调制聚合物水泥砂浆调制聚合物水泥砂浆应选用一干净的桶为容器拌制，应边加清水边搅拌，用电动手持式搅拌器搅拌不少与5分钟，直到搅拌均匀，稠度适中为止。应将配置好的砂浆静置5分钟后，在次搅拌即可使用。调好的砂浆必须在一小时内用完。本系统的聚合物水泥砂浆拌制过程中不得加入清水以外的其他材料。5.4抹面层专用砂浆以及埋贴玻纤布将专用砂浆均匀的抹在挤塑板上，厚度约2mm；将大面积网格布沿垂直方向绷直绷平，并将弯曲面朝左右两侧，用抹子自上而下，由中间向左右两侧将网格布抹平，使紧贴底层专用砂浆。网格布之间搭接宽度不小于100mm。压入网格布后，待砂浆干致不粘手时，抹面层专用砂浆。抹灰厚度以盖住网格布为准，约1mm左右，使砂浆总厚度约3mm。6.质量验收标准6. 1砂浆与挤塑板必须粘接紧密，不得有脱层、空鼓，面层无爆灰和裂缝；6.2挤塑板碰头处不抹粘接剂；6.3网格布应横向铺设，压贴密实，不能有空鼓、褶皱、翘曲、外露等现象。网格布搭接宽度不小于100mm。6.5专用砂浆总厚度不宜大于4mm，首层总厚度不得大于5mm。6.6允许偏差项目：表面平整度：2mm 2米靠尺及塞尺检查表面垂直度：5mm 2米靠尺检查阴阳角垂直：2mm 2米靠尺检查阴阳角方正：2mm 200mm方尺及塞尺检查拼缝高差 ：1.5mm 2米靠尺及塞尺检查
