塔吊基础施工专项方案2.doc

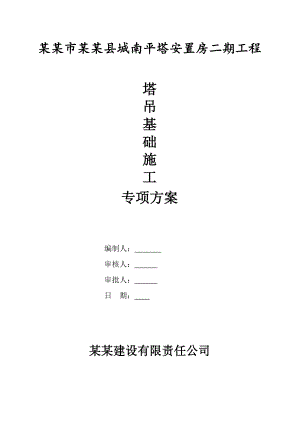

某某市某某县城南平塔安置房二期工程塔吊基础施工专项方案编制人： 审核人： 审批人： 日 期： 某某建设有限责任公司目 录第一章 工程概况.1 1、工程概况.1 2、编制说明.1第二章 塔吊基础施工部署.2 1、地质概况.2 2、塔吊部署.2 3、塔吊基础设计.3第三章 塔吊基础设计计算书.3 1、塔吊的基本参数信息.3 2、塔吊基础承台顶面的竖向力和弯矩计算.4 3、矩形承台弯矩及单桩桩顶竖向力的计算.4 4、矩形承台截面主筋的计算.5 5、矩形承台斜截面抗剪切计算.6 6、桩承载力验算.6 7、桩竖向极限承载力验算.6第四章 塔吊钢筋混凝土承台基础定位及施工顺序.7.7 2、钢筋混凝土承台基础施工顺序.7第五章 塔吊基础承台土方开挖.7 1、塔吊基础承台土方开挖.7 2、塔吊基础承台降水施工技术措施.8 3、塔吊基础承台明沟集水井排水施工方案.8第六章 塔吊基础钢筋混凝土承台施工.9 1、塔吊基础钢筋砼承台施工.9第七章 塔吊基础承台施工应注意事项.11 1、塔吊基础承台施工注意事项.11第八章 塔吊穿过地下室顶板处理措施.11 1、塔吊穿过地下室顶板处理措施.11第九章 塔吊基坑开挖存在的危险因素及预防、应急措施.11 一、危险因素.11 （一）基坑坍塌滑坡.11 1、 预防措施.11 2、 应急措施.12 （二）支护桩侧向位移.12 1、 安全预防措施.12 2、 应急措施.12 （三）基坑坑底隆起.13 1、 安全预防措施.13 2、 应急措施.13 （四）涌砂涌水.13 1、 安全预防措施.13 2、应急措施.13 （五）高空坠物.14第十章 应急救援组织构架.14 1、应急救援领导组.14 2、应急救援领导组职责.14 3、应急救援领导小组.14 4、各救援组职责.14 5、事故报告.15第十章 附图.16 1、塔吊基础配筋及预埋件安装示意图.17 2、塔吊基础定位图.19 3、塔吊基础剖面图.20 第一章 工程概况1、工程概况工程名称：某某县城南平塔安置房二期工程建设单位：某某县县城综合开发建设指挥部办公室代建单位: 某某昆城房地产开发有限公司设计单位：某某中设工程设计有限公司监理单位：某某某某工程管理股份有限公司施工单位：某某建设有限责任公司勘察单位：某某工程勘察院有限公司开工日期：暂定某某年06月30日合同工期：850天工程地点：某某县昆阳镇平塔地段B1702地块。本工程由4#楼11层36.45米高、6#楼18层53.85米高、8#楼6层18.25米高、9#楼18层53.85米高、11#楼6层18.25米高、12#楼18层53.85米高、14#楼6层19.25米高、15#楼11层37.45米高、17#楼1层4.9米高、18#楼1层4.9米高组成，占地面积为60089 m2，总建筑面积8.86万m2，其中地上面积约6.88万m2 ，地下面积约1.98万m2。2、编制说明本方案根据某某县城南平塔安置房二期工程地下室图纸及各号房施工图纸，结合现场实际情况，及有关图纸、编制。1.塔式起重机使用说明书2.某某县城南平塔安置房二期岩土工程勘察报告3.建筑地基基础设计规范（GB50007-2002）4.地基与基础工程施工质量验收规范（GB50202-2002）5.混凝土结构设计规范（GB50010-2002）6.混凝土结构工程施工质量验收规范（GB50204-2002）7.钢结构设计规范（GB50017-2003）8.钢结构工程施工质量验收规范（GB50205-2001）本方案有未说明或未明确的地方以有关规范、图集或当地政府有关文件规定为准。第二章 塔吊基础施工部署1、地质概况根据某某省某某工程勘察院有限公司提供的本工程某某县城南平塔安置房二期岩土工程勘察报告成果综合分析，各土层特征如下表：表1.1 各土层特征表土层土质粘聚力C（kpa）内摩擦角A（度）摩擦系数u渗透系数（m/d）允许坡率承载力特征值（推荐） (kpa)天然重度KN/m3粘土880.55.011.2510018淤泥6150.250.52.011.0010019卵石10250.454510710.7530021粘土880.55.011.2510018-1强风化砂岩22230.40102010.5030021-2中风化砂岩80300.5051010.30222、塔吊部署2.1塔吊型号本工程拟采用三台QTZ63（5510）塔吊,塔吊最远起吊幅度半径为55米。塔吊起重能力：末端起吊能力1000 Kg。2.2塔吊基础选型
