塔吊基础施工技术交底.doc

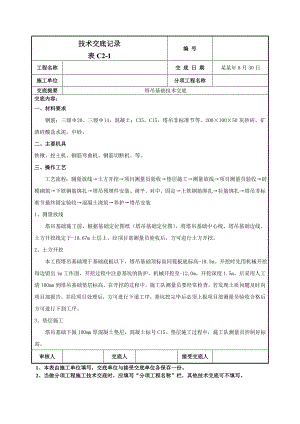

技术交底记录表C2-1编 号工程名称交 底 日 期某某年8月30日施工单位分项工程名称交底提要塔吊基础技术交底交底内容： 一、材料要求 钢筋：三级20、三级14，混凝土：C35、C15，塔吊非标准节等。200×100×50灰砂砖，矿渣硅酸盐水泥，中砂。二、主要机具铁锹、挖土机、钢筋弯曲机、钢筋切断机、等。三、操作工艺 工艺流程：测量放线土方开挖项目测量员验收垫层施工测量放线项目测量员验收砖模砌筑下铁钢筋绑扎塔吊预埋件安装、调平、对中、固定上铁钢筋绑扎拉筋绑扎塔吊非标准节最终固定验收混凝土浇筑养护塔吊安装1、测量放线 塔吊基础施工前，根据基础定位图纸（塔吊基础定位图），将塔吊基础中心线、塔吊基础边线、土方开挖线定于-10.67m土层上，经项目部测量员验收后，方可进行土方开挖。2、土方开挖 本工程塔吊基础埋于基础底板以下，塔吊基础顶标高同筏板底标高-10.5m。开挖时先用机械开挖，每边留出1m工作面，开挖过程中注意基坑的防护，机械开挖至-12.0m，开挖深度1.5m。后采用人工清100mm到塔吊基础垫层标高。在开挖的过程中，施工队测量员要经常检查，若发现土质问题及时向项目部报告，并经项目处理后，方可进行下道工序，基坑挖完毕后必须上报项目部测量员验收合格后方可进行下到工序。3、垫层施工 塔吊基础下做100mm厚混凝土垫层，混凝土标号C15。垫层施工过程中，施工队测量员控制好标高。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编 号工程名称交 底 日 期某某年8月30日施工单位分项工程名称交底提要塔吊基础技术交底交底内容： 4、测量放线待垫层施工完毕后，进行混凝土垫层养护，由施工队测量员放塔吊基础轴线与边线，并报项目部进行验收，验收合格后方可进行塔吊基础砖模砌筑。5、砖模砌筑 根据塔吊基础边线进行砖模砌筑，200mm厚，高度为1500mm，最上皮高度即为塔吊基础上表面标高。6、钢筋绑扎 钢筋全部采用整料施工，由上下两层双排双向钢筋网片组成，塔吊基础配筋上下铁HRB400直径20，拉筋HRB400直径14钢筋绑扎牢固。基础截面与配筋见下图： 在钢筋绑扎过程中，塔吊预埋件安装、调平、对中、固定严格按照下图施工，过程中测量员及时校核点位与标高。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编 号002工程名称交 底 日 期某某年8月30日施工单位分项工程名称交底提要塔吊基础技术交底交底内容： 防雷接地:在钢筋绑扎完毕后，利用塔吊基础钢筋作为主要的接地体，辅以人工接地极。塔吊基础钢筋是一个良好的接地体，塔吊预埋件与钢筋焊通；在塔吊基础边打一根钢管作为人工接地极，钢管埋深大于0.6米，并用40×4镀锌扁钢与之焊接，扁钢另一端与塔身连接。7、混凝土浇筑 混凝土浇筑采用自卸方式，混凝土浇筑采用“全面分层、薄层浇筑、循序渐进、一次到顶”的方法，分层浇筑，每层浇注厚度控制在250mm，禁止多浇。一边浇一边振捣，分层振捣密实使砼得水化热尽快散失，并且必须保证上下层混凝土在初凝前结合良好。防止混凝土内部与表面的温度差及混凝土表层与环境差太大，而使混凝土中产生温度应力裂缝。砼下落高度要尽可能的低，贴近钢筋，防止砼发生离析。浇筑速度控制好，缓慢下落。振捣棒振捣要做到“快插慢拔”，在振捣过程中振捣棒要上下略有抽动，使上下振动均匀。每点振捣时间一般为20-30秒，但还要视砼表面成水平不再显著下沉、不再出现气泡、表面泛出灰浆为准，振点间距不得超过400mm。分层浇筑时，振捣棒插入下层不得小于50mm，消除两层间接缝。振捣时，禁止振动预埋节和碰撞钢筋，避免造成预埋节位置变动。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编 号002工程名称交 底 日 期某某年8月30日施工单位分项工程名称交底提要塔吊基础技术交底交底内容： 砼浇注完毕，成型后立即采用薄膜覆盖，使砼处于湿润状态，防止水分外溢。待砼强度达到设计强度的90%（强度由试验室试压同条件养护的试块或现场回弹后通知）以后方可进行塔吊的安装。四、质量标准：1、保证项目：1.1混凝土所用的水泥、水、骨料、外加剂等必须符合施工规范和有关标准的规定。1.2混凝土的配合比、原材料计量、养护等必须符合施工规范的规定。1.3评定混凝土强度的试块必须按混凝土强度检验评定标准（GB-107-87）的规定取样、制作、养护和试验，其强度符合施工规范的规定。2、允许偏差： 见下页表所示检查项目允许偏差检查方法表面平整度±3mm2m靠尺和塞尺检查标高±5mm用水准仪检查厚度±10mm尺量检查轴线位移±3mm尺量检查审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编 号002工程名称交 底 日 期某某年8月30日施工单位分项工程名称交底提要塔吊基础技术交底交底内容： 五、安全措施1、 塔吊基坑上口钢管防护，防止发生坠伤事故。为进行塔吊基础的基坑注意边坡土的滑移，以防伤人。2、 夜间施工，保证足够照明设施。3、认真贯彻执行安全生产责任制和各项安全规章制度，将安全制度落实到每个班组、职工。注意施工安全。4、接力挖土时注意上下挖掘机的配合，斜坡上装车，挖掘机要设停机平台，汽车后轮要垫木楔。5、各种机械设备要有专人操作，持证上岗，并定期检查，做好设备的维修保养。6、进入施工现场人员必须佩戴安全帽，严格禁止与施工无关人员进入现场。7、施工中如遇到地下障碍物，应立即上报并在现场派专人看管。8、基槽内严禁人员在挖土机作业半径内走动或施工，严禁有人逗留。9、施工现场用电采用三相五线制，用电设备采用三级配电，二级漏电保护，所有机电设备要做好接零保护，传动部位要设安全防护网。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
