基坑支护设计及施工组织方案.doc

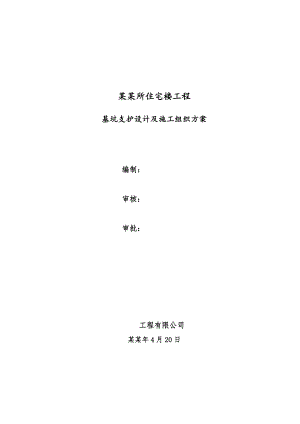

某某所住宅楼工程基坑支护设计及施工组织方案编制： 审核： 审批： 工程有限公司某某年4月20日第一章 前 言一、工程概况 某某所住宅楼工程位于某某市某某区槐树岭4号院内，由1#、2#、3#住宅楼和地库组成。1#楼和段地库±0标高100.20m， 2#、3#住宅楼和段地库±0标高100.70m，建筑物基槽垫层底标高一般为-6.72m，场地自然地坪标高98.4m100.3m，故基坑深为6.0m6.5m。建筑物南侧紧邻多种市政管线，已由建设单位委托其他单位采用钢管桩进行支护，基坑东侧与商务中心基础间距离在2.5m 左右，商务中心±0标高99.85m，基础埋深3.7m。二、方案编制原则 1、 保证基坑安全。2、 技术优化。3、 充分考虑同总包方和后续工程的衔接。4、 造价合理。5、 现场情况及总包方、建设单位的要求。三、方案编制依据 （一）招标文件 序号文件名称1岩土工程勘察报告2部分设计图纸（二）主要规程、规范 序号名 称编 号类别1建筑工程施工质量验收统一标准 GB503002001国家2工程测量规范 GB5002693国家3建筑边坡工程技术规范 GB503302002国家4锚杆喷射混凝土支护技术规范 GB500862001国家5建筑地基基础设计规范 GB500072002国家6建筑地基基础施工质量验收规范 GB502022002国家7混凝土结构工程施工质量验收规范 GB502042002国家8建筑工程施工现场供用电安全规范 GB50194-93国家9建筑基坑支护技术规程 JGJl2099行业10建筑桩基技术规范 JGJ942007行业11预应力筋用锚具、夹具和连接器应用技术规程JGJ85-92行业12钢筋焊接及验收规程JGJ18-2003行业13建筑机械使用安全技术规程 JGJ332001行业14施工现场临时用电安全技术规程 G346-2001行业15建筑桩基检测技术规程 JGJl01-2003行业16建筑施工安全检查标准 JGJ5999行业17建筑基坑支护技术规程DBJ-03212003地方18建筑安装工程资料管理规程 DBJ-03212003地方19某某地区建筑地基基础勘察设计规范 DBJ01-50192地方20某某市建筑施工安全操作规程地方（三）主要法规、规定 序号名 称编号1中华人民共和国建筑法2中华人民共和国环境保护法3中华人民共和国消防法4中华人民共和国计量法5建设工程质量管理条例6建筑安全生产监督管理规定建设部令第13号7建设工程施工现场管理规定 建设部令第15号8某某市防火安全工作管理规定政府令第53号9某某市建设工程施工现场管理办法 政府令第72号10建筑工程施工现场安全防护、场容卫生、环境保护及保卫消防标准DBJ01832003四、初步设计应考虑的主要问题 根据现有资料和踏勘资料，在本设计中主要考虑了如下问题：1、 该基坑基础深6.0m6.5m ，属于深基坑，因此基坑支护必须确保基坑的安全。根据我司对现场考察和多年施工经验，拟分别采取不同支护措施进行支护。2、 基坑东侧商务中心与基坑距离2.5m ，为保证开挖和后期施工的安全，必须保证边坡变形要小，因此采用护坡桩支护。3、 基坑东侧商务中心考虑到该处强风化的砾岩较坚硬，并场地内滞水影响，采用人工挖孔或乌卡斯等工艺风险较大，应采用牙轮钻机成孔。4、 其他地段除南坡外均采用土钉墙支护。但因强风化的砾岩较坚硬，下部土钉无法成孔，土钉墙一般可做到-4.5m左右即可，下部采取编网喷护。5、 场区内地下水埋藏较浅，支护时并需考虑管道漏水和滞水的影响。6、 等考虑该基坑开挖需要支护工程、土方工程密切配合才能顺利进行。7、 需要重点考虑工程施工中的环保问题。五、工程地质和水文地质条件 详见岩土工程详细勘察报告。六、工作量 位置项目工作量（m2）备注北坡土钉墙610 西坡土钉墙1250 东坡土钉墙1000土钉墙28027根800mm护坡桩，17根8.8m ，10根9.5m长护坡桩第二章 基坑支护设计一、工程设计 如前说述，本次工程因自然地坪标高、开挖深度和放坡量不同，导致边坡高度不同，故为便于施工和设计，拟考虑相类似边坡统一进行设计，具体位置、深度参见下表。按照本次施工，根据场地情况，结合以往在我们在多个工程的成功支护施工经验，分别采用不同的支护方案，这样可以有效节省资金和缩短施工时间。（一） 11剖面（位置：东坡临商务中心北段，1-8#护坡桩段）基坑深6.5m，紧邻商务中心，故为安全计，拟采取护坡桩进行支护。即从地面以下采取悬臂护坡桩支护。具体措施见附图2。设计坡顶超载取110Kpa。1、 护坡桩:护坡桩规格及长度等参数见下表桩数量（根）桩径（mm）桩间距(mm)桩长（m）嵌固深度(m)单桩混凝土量（m3）主筋箍筋1080016009.53.04.7715166.0200（1） 设计方案：桩型为悬臂护坡桩，桩径D800mm， 桩长为进入持力层强风化砾岩层，单桩长9.5m，桩间距为1.6m，总桩数： 8根（详见附图1），桩身砼采用标号C25商品砼，总灌注砼方量47.7m3。（2） 桩成孔9.5m，钢筋笼9.5m长（预留0.50m钢筋与联系梁钢筋连接），钢筋笼直径为710mm，钢筋笼的主筋为1516通长钢筋，每隔2m设一固定圈，固定圈采用14钢筋制作，钢筋笼外缠6.0150钢筋，钢筋笼配筋详见附图2。（3） 在桩顶处（自然地坪）设1道1000（宽）×500（高）的联系梁，联系梁配筋为见附图-2，联粱钢筋和护坡桩钢筋相连。（4） 桩间采用挂钢筋网喷砼，如地质条件欠佳，应增设土钉。2、计算 参见“计算书”。（二） 2-2剖面（位置：东坡临商务中心南段，9-24#护坡桩段）基坑深6.0m，紧邻商务中心，故为安全计，拟采取护坡桩进行支护。即从地面以下采取悬臂护坡桩支护。具体措施见附图2。设计坡顶超载取110Kpa。1、 护坡桩:护坡桩规格及长度等参数见下表桩数量（根）桩径（mm）桩间距(mm)桩长（m）嵌固深度(m)单桩混凝土量（m3）主筋箍筋1780016008.82.84.4215166.0200（1） 设计方案：桩型为悬臂护坡桩，桩径D800mm， 桩长为进入持力层强风化砾岩层，单桩长8.8m，桩间距为1.6m，总桩数：17根（详见附图1），桩身砼采用标号C25商品砼，总灌注砼方量75.14m3。（2） 桩成孔8.8m，钢筋笼8.8m长（预留0.50m钢筋与联系梁钢筋连接），钢筋笼直径为710mm，钢筋笼的主筋为1516通长钢筋，每隔2m设一固定圈，固定圈采用14钢筋制作，钢筋笼外缠6.0200钢筋，钢筋笼配筋详见附图2。（3） 在桩顶处（自然地坪）设1道1000（宽）×500（高）的联系梁，联系梁配筋为见附图-2，联粱钢筋和护坡桩钢筋相连。（4） 桩间采用挂钢筋网喷砼，如地质条件欠佳，应增设土钉。2、计算 参见“计算书”。（三） 3-3剖面 (土钉墙段，位置：北坡、西坡、东坡）1、设计如前所述，这些地段边坡高度在6.0m6.5m高，拟采取土钉墙进行支护。但考虑到为便于施工，拟统一按照6.5m高度进行设计，施工时也统一按照该设计进行。考虑到强风化砾岩的影响，即0到5.6m段按1：0.23放坡后采取土钉墙进行支护（放坡量：1.3m），5.6m以下到强风化砾岩后改采取挂钢筋网喷砼支护。在考虑施工荷载和行车影响后，地面超载取20kPa，土钉共设4排。土钉孔径100mm，倾角10°，常压灌注水泥浆，浆体强度不低于20Mpa。土钉墙面板为现场喷细石混凝土而成，砼强度为C20，厚度不小于8cm，中间挂6.0250×250编制的钢筋网，外配112横向加强筋和所有土钉头相连。土钉设置情况一览表土钉编号深度（m）长度（m）倾角（0）孔径（mm）水平间距（m）垂直间距（m）芯杆规格设计拉力（kN）11.24.3101001.41.211622.75.3101001.51.51167034.24.3101001.51.511645.21.0101002.01.0116注：如第4排土钉位置为强风化砾岩，无法成孔，可取消，改采用挂钢筋网喷砼支护2、计算
