基坑支护施工方案#河北.doc

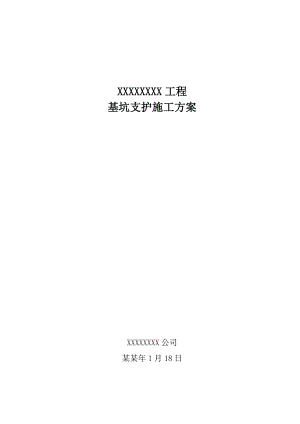

XXXXXXXX工程基坑支护施工方案XXXXXXXX公司某某年1月18日XXXXXXXX工程水池基坑支护施工方案编制：审定：批准：XXXXXXXX公司某某年1月18日目 录一、 编制依据二、 工程概况三、 工程地质、水文地质条件四、 基坑支护设计方案五、 基坑支护施工六、 施工总体布置七、 基坑边坡变形观测八、 安全生产保证措施九、 其它附：XXXXXXXX工程支护结构图 一、编制依据1.1甲方提供资料XXXXXXXX工程勘察报告XXXXXXXX工程基础图1.2建筑规范、规程建筑地基基础设计规范（GB5007-2002）建筑地基基础工程施工质量验收规范（GB50202-2002）混凝土结构设计规范（GB50010-2002）混凝土结构工程施工质量验收规范（GB50204-2002）建筑基坑支护技术规程（JGJ120-99）钢筋焊接及验收规程（JGJ18-96）建筑桩基技术规范（JGJ18-94）建筑基坑工程技术规范（JGJ94-94）地基处理技术规范（JGJ79-2002，J220-2002）工程测量规范（GB50026-93）建筑变形测量规程（JGJ/T8-97）1.3安全施工规范建筑施工高处作业安全技术规程（JGJ80-91）建筑机械使用安全技术规程（JGJ33-2001）（J1119-2001）施工现场临时用电安全技术规程（JGJ46-88）二、工程概况XXXXXXXX工程位于秦皇岛市海港区秦皇求仙入海处东侧，北临海港区旅游局。建筑物±0.000为8.15m，地面已经人工整平，相对标高为-1.0m，水池开挖深度-5.05m，工程重要性等级为三级。三、工程地质及水文地质条件3.1工程地质及水文地质条件3.1.1工程地质条件据勘探揭露，本场地第四系地层岩性主要为杂填土、中砂、粉质、残积土，其下为太古界混合花岗岩风化层，详见秦皇岛华勘岩土工程勘察有限责任公司提交的海景大酒店锅炉房岩土工程勘察报告3.1.2 水文地质条件本场地地下水类型为第四系上层滞水，地下水主要分布在东北侧和西侧，上层滞水主要赋存在第2层中砂中。地下水主要接受大气降水的垂直补给和侧向渗透越流补给，并且也受人类活动排水的渗透补给，并以蒸发和侧向渗透方式排泄。勘察期间，实测钻孔内混合稳定水位埋深2.10-2.40m（标高4.92-5.67m），初见水位水位略低于静止水位，一般水位年变化幅度1.00m左右。四、基坑边坡支护设计方案本工程5#建筑物与水池轴线间距（7-8轴）1.49m，水池开挖影响5#建筑物基础施工，故采用桩支护的方法来满足下步土建施工需要。 4.1支护方案设计的原则 根据基坑开挖深度、槽底标高的变化、周边建筑物情况来确定支护设计方案。力求支护设计科学合理，切实可行，在节省工期、节省建设资金的基础上，确保基坑边坡支护的安全可靠。 4.2支护结构设计思路及结构初选4.2.1支护设计总思路 本工程基坑支护的主要特点有：a.基坑深度不大；b.基坑面积小； c.基坑开挖深度范围内地下水类型简单。 在分析了本工程坑深、工程地质、水文地质条件，结合施工经验、可选择支护形式、工程造价、施工组织、工期等因素，提出本次基坑支护方案。7-8轴采用400mm长螺旋钻孔灌注桩进行支护，桩间距为0.8m、桩长为5.6-7.6m，桩数26根，桩顶用400mm×400mm×20m冠梁连接。为避免桩间砂性土塌落，在两桩之间增加一根素砼桩，桩长2.3-3.7m，计21根，在其它方向采用放坡处理。五、基坑支护施工首先进行场平整、放线，然后桩、冠梁施工，土方开挖。5.1桩施工方法与工程桩相同。 5.2冠梁施工时将桩顶浮浆凿净，使桩头保持一个水平线，桩顶钢筋伸入连梁中的长度应符合要求，如果部分未达到设计要求采用搭接焊工艺接至设计长度，冠梁钢筋采用梅花绑扎，每个绑扎点必须绑扎牢固，模板安装应平整、牢固、严防灌注中变形或混凝土外泄。 浇筑桩顶连梁混凝土前，桩顶必须清理干净残渣、浮土和积水，以保证护坡桩与桩顶连梁连接牢固。浇混凝土前应由技术人员进行全面检查，合格后方可浇注，浇注中边浇边振捣。5.3主要工序质量控制标准5.3.1护坡桩 桩径偏差 ±50mm 垂直度允许偏差 1% 桩位允许偏差 50mm 桩长偏差 +200mm5.3.2钢筋笼制作允许偏差主筋间距 ±10mm箍筋间距 ±20mm钢筋笼直径 ±10mm钢筋笼长度 ±50mm5.4护坡桩支护质量保证措施 5.4.1 护坡桩桩位由专人进行测量施放，施工用测量仪器经过有关检定部门检定合格后使用，施放桩位经质检员检查无误后，做好预检纪录，保证护坡桩桩位施放准确。 5.4.2钻机对位准确，每次对位要开启自动调节装置确保钻塔垂直，施工时根据仪器测定钻孔倾斜情况对钻具进行调整，保证钻孔垂直度满足规范要求。 5.4.3 钢筋要有材质单，并做复验，复检合格后方可进行加工，钢筋加工人员经培训后上岗操作，特殊工种持证上岗，保证钢筋加工质量满足规定要求。 5.4.4护坡桩桩头剔凿干净，保证连梁与桩体良好结合，保证支护体系整体强度。 六、施工总体部署6.1 项目组织机构6.1.1项目组织机构图项目组织机构图项目经理项目总工程师项目副经理物资部安保部工程部技术质量部综合办公室财务部桩施工队钢筋制作作业队6.2施工准备工作计划和资源计划6.2.1施工准备工作6.2.1.1技术准备包括对项目设计方案的审查，明确目的，熟悉整套施工图纸，对项目施工场地的自然条件、施工环境、地质条件进行调查分析，合理编制施工计划和项目施工组织措施，主要工作为：熟悉审查施工图纸及有关设计文件对甲方或设计部门提供的各类设计图纸和技术资料，应严格审核，认真履行交接手续，做好记录，检查是否符合国家有关技术规范，是否经济合理，同时做好技术交底工作。通过图纸会审，明确技术要求，熟悉图纸内容。图纸审查的要点是：图纸及说明是否齐全清楚、明确，主要尺寸、标高、轴线是否有错误；设计界定与现场实际情况是否相符；推行新技术、新工法的可行性和必要性，对安全施工是否有影响等。6.2.1.2施工组织设计方案的编制与审核6.2.1.2.1开工前由项目总工程师（技术负责人）组织有关技术人员学习理解施工组织设计方案，并根据工程特点制定施工项目质量计划、保证体系和岗位责任制，把质量责任分解落实到各个工序，各个班组，直至到个人，做到责任分明，工作到位。6.2.1.2.2施工设计方案编制后经业主、工程监理工程师审批后方可实施。6.2.1. 3技术交底根据工程的不同情况，由项目总工对全体施工人员进行技术交底工作，交底的主要内容有：a.图纸交底如设计要求（包括设计变更）中的重要尺寸、轴线等。b.施工工艺、施工方法、技术安全措施、质量标准、设计变更等。c.材料配比要求：如材料的品种、数量、质量标准要求等。d.提出克服质量通病的要求等，对可能出现的质量通病提出预防措施。6.3主要施工机械、设备见工程桩施工组织设计6.4施工现场准备工作6.4.1施工放线工作6.4.1.1甲方给定的测量控制点如下：、X： Y： H：、X： Y： H：6.4.1.2施工放线要求施工放线必须采用经过定期检验的全站仪或经纬仪进行施放，测量精度必须满足现行建筑施工规范要求，并经监理工程师签字确认后方可施工。6.4.2临时供水、供电情况见工程桩施工组织设计6.5各种资源需用供应计划见工程桩施工组织设计6.6材料投入计划主要材料需要量计划 表1序号材料名称规格需要量供应时间备注单位数量1砼C30m3402钢筋22t0.63钢筋14t24钢筋8t0.56.7施工现场总平面布置6.7.1平面布置说明 暂略。6.8工期开动1台钻机进行支护桩施工，预计总工期10天(自桩施工至土方开挖)。七、基坑边坡变形观测对冠梁进行变形观测，根据变形情况采取有效措施，确保支护结构稳定。八、安全生产保证措施见工程桩施工组织设计九、其它1、如果支护桩长达不到设计要求，在7轴西侧施工3根锚桩，用钢筋对支护桩进行拉锚。2、冠梁顶标高-1.40m，水池开挖前将冠梁西侧2米范围内土层卸载至-1.40m。3、做好各项冬施防护工作。
