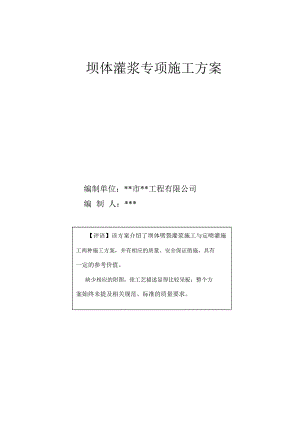

坝体灌浆专项施工方案编制单位：*市*工程有限公司编制人：*【评语】该方案介绍了坝体劈裂灌浆施工与定喷灌施工两种施工方案，并有相应的质量、安全保证措施，具有一定的参考价值。缺少相应的附图，使工艺描述显得比较呆板；整个方案始终未提及相关规范、标准的质量要求。目录123456工程概况 . 3施工组织管理机构设置与人员配备 . 3坝体劈裂灌浆施工 . 6坝体定喷灌浆施工 . 12坝体灌浆质量保证措施 . 16施工安全防护措施 . 19第 1 章工程概况本工程坝体灌浆采用劈裂灌浆定喷灌浆、副坝劈裂灌浆。主坝左右岸各 100m 坝段范围内及大坝河床 206m 范围内的坝体采用劈裂灌浆，单排孔设计，两岸 100m 坝段孔距 3.0m，中间 206m 河床坝段孔距 4.5m。定喷灌浆工程量为 986m，平均孔深 29m，在主坝坝基砂卵石层中构筑防渗墙，具体做法是在大坝河床 206m 范围内，沿设计的单排灌浆中心线，每隔 1.5m 设一个灌浆孔，共计 138 孔。副坝坝体全部采用劈裂灌浆，沿坝轴线单排孔设计，孔距3.0m。灌浆材料为纯黏土浆和水泥黏土混合浆。第 2 章施工组织管理机构设置与人员配备2.1施工组织管理机构设置2.1.1我公司将组建一个专业结构合理、施工经验丰富的项目经理部和一批经验符合本工程要求、敢于打硬仗的基层作业班组，从组织上形成求真务实、团结协作的一体化管理网络体系。（施工组织管理机构图详见2-1）。2.1.2项目经理部领导设置2.1.2.1项目经理1人，主管本工程全面工作，对工程进度、工程质量、施工安全、文明施工和成本负责。2.1.2.2项目副经理1人，主管工程施工计划、调度、文明施工管理等工作。2.1.2.3项目技术负责人 1 人，主管工程技术、深化设计、施工质量、施工安全等工作。公司领导专家咨询组项目经理部领导项目经理项目副经理技术负责人机械设备管理材料部材材料料采保购管技术交底、图纸管理技术部方编技案制术研和资究修料及订管落进理实度和计归划档质量策划及定期检查质安部安落抢全实险训三救练检援、制执、行工、程资验讯评文明施工及环境保护施工部施测施工量工管放工理线艺办公室现人后场员勤财管保务理卫管理合同部变工价更程格处计分理量析、索赔管理各施工队工程施工组织管理机构图图 2-1 2.1.3施工过程中，项目经理部将以项目法施工为核心，以优质、高速、安全、文明为主轴，不断优化生产诸要素、加强动态管理，科学组织、精心施工，大力推广先进施工技术，有效推进全面质量管理，坚持质量、安全两个保证体系，在创优质、安全、文明的条件下，确保各分区、各阶段工期控制目标，最终确保合同质量和工期的实现与提前完成。2.2计划投入本工程的管理和技术人员表（详见表 2-1）序号计划投入本工程的管理和技术人员表拟设职务人数执业资格或职称表 2-1 1项目经理2项目副经理3技术负责人4技术部负责人5施工部负责人6质安部负责人7合同部负责人8 材料部负责人9办公室主任兼财务负责人10土建专业技术负责人11 水利专业技术负责人12计划统计负责人13测量专业技术负责人14地质专业技术负责人15安装工程技术负责人16施工员17专职质检员19专职安全员20专职资料员21预算员11111111111111162111二级项目经理二级项目经理/工程师水利高级工程师工程师工程师注册安全主任助理工程师助理工程师会计师工程师高级工程师助理统计师测量工程师地质工程师工程师助理工程师助理工程师助理工程师助理工程师预算工程师第 3 章坝体劈裂灌浆施工3.1 考虑到堤身应力，劈裂灌浆安排在不挡水的枯水期进行，同时应核算灌浆期堤坡的稳定性，进行堤身变形、裂缝等观测，以策安全。对于较宽的堤防，也应核算堤身应力分布，避免贯穿性横缝产生。3.2施工流程（详见图 3-1）沿坝轴线附近单排布孔孔底注浆分序钻孔N=13 序每序分 m 孔达到控制位移和回达到控制裂缝宽初灌复灌每孔灌次K=510 次每次控制满足间隔时间达到控制灌浆达到控制压力连续三次冒浆或三次满足终灌 封孔 整好坝面结束 劈裂灌浆施工工艺流程图图 3-13.3施工机械设备及劳动力配备3.3.1施工机械设备配置（详见表 3-1）造孔设备选用土坝劈裂灌浆工程配套打孔机械 C30 锤击钻，其主要规格参数有：锤孔深度：30m，锤孔直径 75mm，钻杆直径 50 mm 吊锤重量 300kg，卷扬能力 20kN，钻进速度 100200m/台班（粘性坝体）搅拌灌浆设备选用 WJG80 型搅灌机，该机具有搅浆、筛浆、拌浆防沉自动化，全机可自动连续性搅灌作业，移动方便灵活。可搅灌符合灌浆工艺要求的均质泥浆、砂土混合浆、黏土水泥浆、水泥砂浆和其他各种混合浆液。序号劈裂灌浆施工机械设备配置一览表设备名称型号数量表 3-1动力（KW）123456789锤击造孔机搅灌机输浆管泥浆比重称测斜仪三通管测压器灌浆记录仪柴油电动机水泵C30WJG8051mm 180mKXP-1111111127.5134油动24 马力=17.64kW 5.05×23.3.2 劈裂灌浆劳动力配备（详见表 3-2）劳动力配备一览表表 3-2序号123456机构钻孔组搅灌组观测组运土组修配组管理及后勤名称工长钻探工工段长制浆工灌浆工普工测量工普工电工修理工技术人员其他人员人数121222381212合计3738333.4场地布置及施工准备3.4.1场地布置主坝灌浆场地布置在坝顶左端，靠近 1 号土料场，副坝灌浆场地布置在坝顶右端，方便土料运输，减少运距，提高效率。
