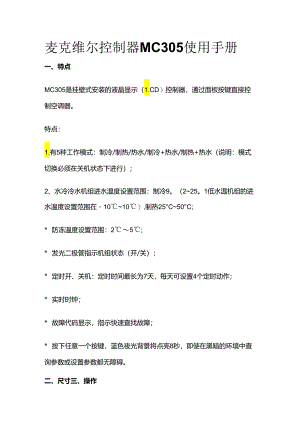

麦克维尔控制器MC305使用手册全套.docx
麦克维尔控制器MC305使用手册一、特点MC305是挂壁式安装的液晶显示（1.CD）控制器，通过面板按键直接控制空调器。特点：1.有5种工作模式：制冷/制热/热水/制冷+热水/制热+热水（说明：模式切换必须在关机状态下进行）；2、水冷冷水机组进水温度设置范围：制冷9。（225。1低水温机组的进水温度设置范围在1010）,制热25°C50°C;* 防冻温度设置范围：25;* 发光二极管指示机组状态（开/关）；* 定时开、关机：定时时间最长为7天，每天可设置4个定时动作；* 实时时钟；* 故障代码显示，指示快速查找故障；* 按下任意一个按键，蓝色夜光背景将点亮8秒，即使在黑暗的环境中查询参数或设置参数都无障碍。二、尺寸三、操作1.开关机按ON/OFF键,机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。2、模式选择在停机状态，按模式键，进入模式选择，并闪烁显示当前选择的模式，每按一次，相应模式改变一次，顺序为：u单冷普通机组：制冷u单冷热回收机型：制冷一制冷+热水一制冷u热泵普通机组：制冷T制热一制冷u热泵热回收机型：制冷一制热一热水-制冷+热水一制热+热水一制冷U热水器机组:热水3、机组设置按机组键机组号闪烁，按或键选择所需机组号，然后按确定键后选中机组可以进行步骤4、5o4、参数查询水冷冷水机组：使用本控制器能查询当前机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、定时设置、制冷防冻温度、冬季防冻温度）按或键查看不同的参数。5、参数设置按密码键显示器左下框内显示密码输入和00，按或键改变数值，当选择到正确的用户密码55（用户密码可修改制冷进出水设置温度.制热进出水设置温度）后按确定键，显示框内显示时间，则表示已经输入正确的密码，可以进行以下设置。按或键选择要设置的参数，按确定键后就可以按或键设置参数值，设置完成后按确定键保存设置结果。重复步骤可设置其它参数（注意：60秒内没有按键则退出参数设置）。注意：设置参数值必须在关机状态下进行。6实时时钟设置用针形工具按模式键上方的小孔，液晶显示器上显示星期设置的字样，按或键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示时钟设置字样，时间会闪烁，此时按键修改小时，按键修改分钟，再按小孔即可保存设置的时钟。7定时设置按定时键后显示器上同时显示星期设置和定时设置的字样，此时按或键选择要设置定时的时间在星期几，选好后按确定键，显示器上显示定时设置的字样，此时已经选定定时星期，进入定时次数设置。进入定时次数设置后，按或键选择要设置当天的哪个定时（能设置4个，在机组号上方有指示）,按确定键选定某个定时，进入定时开或关的选择。按或键选择定时开或定时关，按确定键选定当前这个定时是开还是关，进入定时时间的选择，此时显示器上显示定时设置和时钟设置，并且时间闪烁。再按键修改小时，按键修改分钟，设置好时间后按确定键完成这个定时的所有设置，同时保存这个设置，此时显示器上显示定时设置，并且跳到步骤，其中定时次数和定时星期顺序递增，循环设置一个星期的定时，直到退出定时设置。如果要取消某个定时，需将此定时的定时时间设置为上午OO：00o如果要取消全部定时，需同时按下模式和机组键，在滴一一声长鸣后，此时所有的定时全部清除。注意：定时开机和定时关机是以线控器上的时钟时间为准，如果时钟时间不准确,定时开机和定时关机的时间也将不准确。在定时设置过程中，若按下机组、模式、密码键或5秒没按键将退出定时设置（不保存设置结果）。出厂模式认定时为上午00:00。8、复位可按用针形工具按键上方的小孔复位。9、线控器锁定长按确定键5秒钟可锁定线控器，在右上角显示锁定图标，此时只能执行开关机按键操作，不可进行其它按键操作；再次长按确定键5秒可解锁，缩定图标消失。
