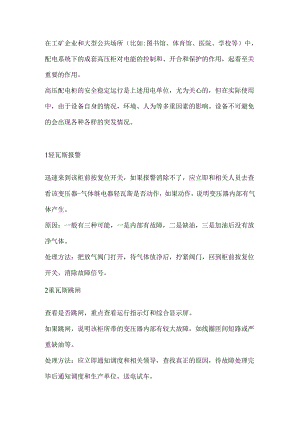

高压柜跳闸故障的原因分析.docx

在工矿企业和大型公共场所（比如:图书馆、体育馆、医院、学校等）中，配电系统下的成套高压柜对电能的控制和、开合和保护的作用，起着至关重要的作用。高压配电柜的安全稳定运行是上述用电单位，尤为关心的，但在实际使用中，由于设备自身的情况，环境、人为等多重因素的影响。设备不可避免的会出现各种各样的突发情况。1轻瓦斯报警迅速来到该柜前按复位开关，如果报警消除不了，应立即和相关人员去查看该变压器-气体继电器轻瓦斯是否动作，如果动作，说明变压器内部有气体产生。原因：一般有三种可能，一是内部有故障，二是缺油，三是加油后没有放净气体。处理方法：把放气阀门打开，待气体放净后，拧紧阀门，回到柜前按复位开关，消除故障信号。2重瓦斯跳闸查看是否跳闸，重点查看运行指示灯和综合显示屏。如果跳闸，说明该柜所带的变压器内部有较大故障，如线圈匝间短路或严重缺油等。处理方法：应立即通知调度和相关领导，查找真正的原因，待故障处理完毕后通知调度和生产单位，送电试车。3单相接地跳闸通知调度和生产单位，该柜所带的设备有一相接地，找出接地部位,做出有效的处理，报知接地部位，做出有效的处理，报知调度，请示送电试车。4电压互感器二次回路断线一种情况是控制断路器没有在合位，二是控制回路线头松动，处理方法：把开关合上，紧固端子，按复位开关，消除故障信号。5失压（欠压）跳闸接到报警，迅速来到柜前查看是否跳闸。处理方法：如果跳闸，应立即通知调度，说明网络电压过低，让其与上级电站联系，查找原因，处理故障后请示调度，送电试车。6速断跳闸如果监视屏上显示的是速断跳闸，处理方法：应迅速来到该柜前，查看是否跳动闸（看指示灯和断路器的分合指示牌）O如果跳闸，应迅速报告调度，说明线路或设备有重大故障，然后检查是哪里的线路（可能相间短路或接地）和设备（可能是变压器内部有重大故障）出现了故障，找出并处理完故障后，通知调度，请示送电试车。7过流跳闸原因主要有两个，一是线路和设备有故障，二是过负荷。处理方法：如果是第一个原因，按解决速断跳闸故障的方法处理，如果是第二个原因，应立即通知调度和相关人员。查找过负荷的原因看是否是真的超负荷，还是电机、变压器有故障，待检查处理后，通知调度，请示送电试车。以上几种情况，如果没有跳闸，属于信号回路误报，检查信号二次回路，紧固相关二次线，按复位开关，即可消除故障信号。
