照明系统安装方案.docx

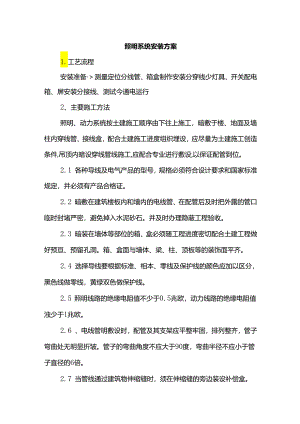

照明系统安装方案1.工艺流程安装准备测量定位分线管、箱盒制作安装分穿线少灯具、开关配电箱、屏安装分接线、测试今通电运行2、主要施工方法照明、动力系统按土建施工顺序由下往上施工，暗敷于楼、地面及墙柱内穿线管、接线盒，配合土建施工进度组织埋设，应尽量为土建施工创造条件,吊顶内暗设穿线管线施工,应配合专业进行敷设,以保证配管到位。2.1 各种导线及电气产品的型号，规格必须符合设计要求和国家标准规定，并必须有产品合格证。2.2 暗敷在建筑楼板内和墙内的电线管、在配管后及时把外露的管口临时封堵严密，避免掉入水泥砂石。并及时办理隐蔽工程验收。2.3 暗装在墙体等部位的箱、盒必须随工程进度密切配合土建工程做好预亘、预留孔洞。箱、盒面与墙体、梁、柱、顶板等的装饰面平齐。2.4 选择导线要根据标准、相本、零线及保护线的颜色应加以区分，黑色线做零线，黄绿双色做保护线。2.5 照明线路的绝缘电阻值不少于0.5兆欧，动力线路的绝缘电阻值浊少于1兆欧。2.6 、电线管明敷设时，配管及其支架应平整牢固，排列整齐，管子弯曲处无明显折皱。管子的弯曲角度不应大于90度，弯曲半径不应小于管子直径的6倍。2.7 当管线通过建筑物伸缩缝时，须在伸缩缝的旁边装设补偿盒。当管线明敷设时可采用波纹软管补偿。2.8 配电箱（盘）安装位置要正确，部件齐全，箱体开孔合适。暗装配电箱箱盖紧贴墙面。2.9 暗装的开关、插座的面板应端正、严密，并与墙面平齐，同一室安装的开关安装高度一致。
