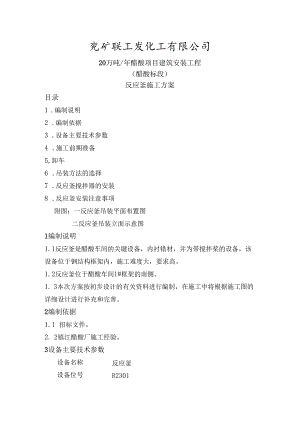

反应釜施工方案.docx

兖矿联工发化工有限公司20万吨/年醋酸项目建筑安装工程（醋酸标段）反应釜施工方案目录1 .编制说明2 .编制依据3 .设备主要技术参数4 .施工前期准备5,卸车6 .吊装方法的选择7 .反应釜搅拌器的安装8 .反应釜安装注意事项附图：一反应釜吊装平面布置图二反应釜吊装立面示意图1编制说明1.1反应釜是醋酸车间的关键设备，内衬错材，并为带搅拌桨的设备。该设备位于钢结构框架内，施工难度大，要求高。1.2反应釜位于醋酸车间1#框架的南侧。1. 3本次方案按初步设计的有关资料进行编制，在施工中将根据施工图的详细设计进行补充和完善。2编制依据1.1 招标文件。2. 2镇江醋酸厂施工经验。3设备主要技术参数设备名称设备位号反应釜R2301设备外形尺寸立式球形头底3300*4540H=7850设备重量37850Kg设备安装位置醋酸车间1#钢框架内设备安装（支座下表面）标高10.8米。4施工前期准备1.1 设备运输道路畅通，无障碍物，路面达到运输设备的承载能力。1.2 2设备经过严格检查验收合格，有关的随机资料均符合设计要求。1.3 设备吊装安装方案经编制审批完，技术交底进行完。4. 4施工机具已准备齐全，运转良好。4. 5施工人员已全部到位，特殊工种人员并经过上岗培训。4.6 安全措施布置完毕。4.7 承重的钢结构框架已安装完毕，并经过验收，具备设备安装的条件。5卸车5. 1设备在现场的摆放见附图一反应釜吊装平面布置图5. 2反应釜卸车采用一台80吨吊车。6吊装方法的选择6. 1根据镇江醋酸厂的施工经验，反应釜设备上已设计有吊点。该设备位于钢结构上，支座通过固定螺栓固定在横梁上。6.1 反应釜吊装采用一台125吨吊车，吊车工作半径选用9米，吊杆长度为30.48米，吊车额定吊装重量为38吨，超过了反应釜的重量37.85吨，能满足吊装要求。吊装递尾采用一台50吨吊车。6.2 设备吊装见附图一反应釜吊装立面示意图。6.3 吊车站位位于1#钢框架的南侧，Bl4和Bl5】轴线交叉处的钢结构立柱的高度不能影响设备的吊装，具体高度根据立柱的结点以及吊车的工作性能来确定。6.5为方便吊装，B,-31.%轴线上标高10.8米以上的横梁在设备反应釜吊装之前不进行安装，吊装之后安装。6. 6反应釜安装就位，以反应釜顶部的法兰（和搅拌器轴的联结法兰）的水平度为准，具体数据以设备技术要求为准。7反应釜搅拌器的安装6.1 按照镇江醋酸厂的施工经验，反应釜搅拌器和反应釜壳体分开到货，在壳体安装之后再进行安装搅拌器。6.2 壳体为内衬3mm（镇江醋酸厂反应釜）错材，安装时尤其要注意防止破坏和污染衬里。7. 3在壳体内搭设多层支架时，要采用木质材料，不要采用钢管类铁质材料。木质材料端部和壳体接触部位还要绑扎橡胶皮，以防划伤内表面。7. 4施工人员进行内部操作时，要穿上软底胶鞋，并且要保证鞋底干净。作业人员作业时，要穿上工作服，扎紧口袋，口袋里不要装打火机等和施工无关的物品，施工工具不得用铁器工具。7. 5内件安装时，必须严格按照设备安装的技术要求进行，尤其要保证搅拌桨叶片和壳体之间的距离。具体安装要求将在施工前根据有关资料详细编制。7. 6进入反应釜从上部的人孔进出，在人孔处要用橡胶皮进行保护，防止破坏错衬里。8反应釜安装注意事项7.1 反应釜为醋酸工程中非常重要而且昂贵的设备，要引起各方面人员的高度重视。7.2 反应釜安装时，反应釜上部禁止其它的作业，以防杂物掉进设备内或者砸坏设备。7.3 反应釜内衬错材，设备上禁止动火作业。安装内件时，设备上部严禁动火作业。8. 4反应釜安装完毕，进行其它作业时，必须对反应釜采取保护措施,如搭设防护棚等。8.5反应釜安装搅拌轴时，要确保主轴和壳体中心线的精确度，这样搅拌轴运转时，叶片和壳体内表面的间距基本上保证一致。8.6搅拌器安装完毕，拆除支架并及时清除内部的杂物，确保内部的清洁，经有关人员确认后，才能封闭。
