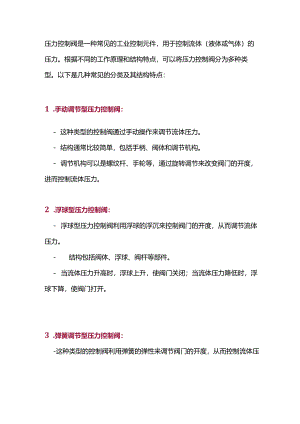

压力控制阀分类与结构.docx

压力控制阀是一种常见的工业控制元件，用于控制流体（液体或气体）的压力。根据不同的工作原理和结构特点，可以将压力控制阀分为多种类型。以下是几种常见的分类及其结构特点：1 .手动调节型压力控制阀：- 这种类型的控制阀通过手动操作来调节流体压力。- 结构通常比较简单，包括手柄、阀体和调节机构。- 调节机构可以是螺纹杆、手轮等，通过旋转调节来改变阀门的开度，进而控制流体压力。2 .浮球型压力控制阀：- 浮球型压力控制阀利用浮球的浮沉来控制阀门的开度，从而调节流体压力。- 结构包括阀体、浮球、阀杆等部件。- 当流体压力升高时，浮球上升，使阀门关闭；当流体压力降低时，浮球下降，使阀门打开。3 .弹簧调节型压力控制阀：-这种类型的控制阀利用弹簧的弹性来调节阀门的开度，从而控制流体压力。-弹簧的预压力确定了阀门关闭时的压力，而流体压力的变化会使阀芯移动，从而改变阀门的开度，以维持设定的压力范围。4 .电动调节型压力控制阀：- 这种类型的控制阀通过电动执行器来控制阀门的开度，从而调节流体压力。- 结构包括电动执行器、阀体、阀芯等部件。- 电动执行器可以根据外部信号（比如控制系统发送的信号）来控制阀门的位置，以实现对流体压力的精确控制。5 .气动调节型压力控制阀：- 这种类型的控制阀利用气动执行器来控制阀门的开度，从而调节流体压力。- 结构包括气动执行器、阀体、阀芯等部件。- 气动执行器通过气压信号控制阀门的位置，可以快速响应，适用于需要频繁调节的场合。6 .溢流阀：-溢流阀是一种常见的压力控制阀，用于限制流体系统的压力，以防止压力过高而损坏设备。-当流体压力超过设定值时，阀芯会打开，将多余的流体引流至低压侧，以维持系统压力在安全范围内。7 .减压阀：- 减压阀是用于将高压流体降压到设定的低压的控制阀。- 结构包括阀体、调节弹簧、阀芯等部件。- 通过调节弹簧的预紧力或其他机构，使阀门在达到设定压力时打开，将流体引流至低压侧，以实现压力的稳定控制。8 .顺序阀：- 顺序阀用于控制多个执行元件的顺序动作，确保系统各部分按照预定的顺序工作。- 结构包括阀体、阀芯、控制室等部件。- 通过控制阀芯的移动，将压力传递至相应的执行元件，实现系统中各部分的协调运行。
