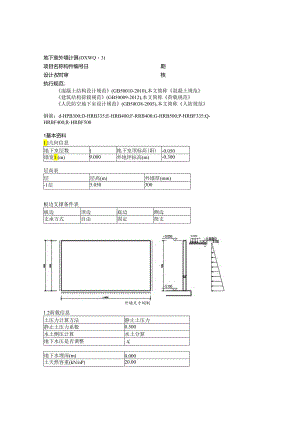

    DWQ3计算书.docx

    地下室外墙计算(DXWQ3)项目名称构件编号日期设计校对审核执行规范:混凝土结构设计规范(GB50010-2010),本文简称混凝土规范建筑结构荷载规范(GB50009-2012),本文简称荷载规范人民防空地下室设计规范(GB50038-2005),本文简称人防规范钢筋:d-HPB300;D-HRB335;E-HRB400;F-RRB400;G-HRB500;P-HRBF335;Q-HRBF400;R-HRBF5001基本资料1.l几何信息地下室层数1地下室顶标高(阳)-0.050墙宽1.(m)9.000外地坪标高(m)-0.300层高表层层高(m)外墙厚(mm)-1层5.050300板边支撑条件表板边顶边底边侧边支承方式自由固定简支外墙尺寸蚓制1.2荷载信息土压力计算方法静止土压力静止土压力系数0.500水土侧压计算水土分算地下水压是否调整乂地下水埋深(m)0.000土天然容重(kN/nP)20.00上部恒载-平时(kNm)0.00上部活载-平时(kNm)0.00上部恒载-战时(kNm)一地面活载-平时(kPa)5.00±饱和容重(kN/n?)121.OO1.3配筋信息碎强度等级C35配筋调整系数1.0钢筋级别HRB400竖向配筋方法按纯弯外纵筋保护层(mm)50竖向配筋方式一内纵筋保护层(mm)25裂缝限值(mm)0.20泊松比0.20裂缝控制配筋1.4计算选项信息竖向弯矩计算方法单块板板计算类型平时组合弹性板塑性板一活载准永久值系数0.50水压准永久值系数0.50活载调整系数1.002计算(1)荷载计算(2)内力计算(3)配筋计算(4)裂缝验算荷载说明:永久荷载:土压力荷载,上部恒载-平时,可变荷载:地下水压力,地面活载,上部活载-平时平时组合:平时荷载基本组合战时组合:战时荷载基本组合准永久组合:平时荷载准永久组合(用于裂缝计算)2.1 荷载计算2.1.1 墙上竖向压力平时组合(kNm):1.300×0.000+1.500×0.000=0.000准永久组合(kNm):0.000+0.500×0.000=0.0002.1.2 侧压荷载计算(1)土压力标准值(kPa)水土分算,土侧压按静止土压力计算,静止土压力系数k=0.500地下室顶面,标高-0.050,在地面(-0.300)以上P=OPW=O土压力起算位置,标高-0.300P=OPm,=。-1层底,标高-5.100,总埋深4.800,地下水位以上0.000,地下水位以下4.800p=kh1+4(satW)2=5×20×0+0.5×(21-10)×4.8=26.4Pw="力=10X4.8=48地下水位处,标高0.300,埋深0.000P=OPM=O式中:P土压力(kN11?)pw水压力(kN11?)k土压力系数r土的天然容重(kNm3)Fsat土的饱和容重(kN11)rw水的重度(kN11?)h地下水位以上的土层厚度(m)h2地下水位以下的土层厚度(m)地面上活载等效土压力(标准值,kPa):p=kGk=0.500X5.000=2.500(3)荷载组合系数表组合土压力水压力平时地面活我上部恒载上部活载平时组合1.301.501.501.301.50(4)侧压力荷教组合计算(kPa):位置标高土压力水压力地面活载等效平时组合准永久组合T层顶-0.050.000.000.000.000.00外地坪顶-0.300.000.002.503.751.25地下水位-0.300.000.002.503.751.25T层底-5.1026.4048.002.50110.0751.65荷知(5)侧压荷载分解结果表(kPa):平时组合准永久组合地下室层号均布荷载三角荷载均布荷载三角荷载-10.000110.0700.00051.650注:表中所列三角荷载值是对应于各层底的荷载值(最大)2.2 内力计算平时组合:按弹性板计算准永久组合:按弹性板计算2.2.1 竖向压力(设计值,kNm)平时组合:0.000准永久组合:0.0002.2.2 弯矩(1)弯矩正负号规定内侧受拉为正,外侧受拉为负(2)弯矩结果(kNmm)层部位平时组合准永久组合水平向T层顶边左0.000.00顶边中92.2543.29顶边右0.000.00左边0.000.00跨中48.3422.68右边0.000.00竖向T层顶边0.000.00跨中37.2217.47底边-297.39-139.55注:因查表计算塑性板内力时无法考虑三角荷载,所以对三角荷载产生的内力仍采用弹性板计算。平时组合弯矩图准永久组合弯矩图Mt林(kNmm)2.3 配筋及配筋成果表2.3.1 配筋说明:(。配筋方法水平按纯弯配筋,竖向按纯弯配筋(2)单位说明:以下各表格中单位除说明外,配筋面积单位:mm2m,裂缝宽度单位:mm,弯矩单位kN.mm,轴力单位kNm,配筋率:2.3.2平时组合计算配筋表部位M(kN.mm)N(kNm)As(mmm)配筋率先T层水平向顶边左-内侧0.006000.20顶边左-外侧0.006000.20顶边中-内侧92.2510080.34顶边中-外侧92.256000.20顶边右-内侧0.006000.20顶边右-外侧0.006000.20左边-内侧0.006000.20左边-外侧0.006000.20跨中-内侧48.346000.20跨中-外侧48.346000.20右边-内侧0.006000.20右边-外侧0.006000.20竖向顶边一内侧0.000.06000.20顶边-外侧0.000.06000.20跨中-内侧37.220.06000.20跨中-外侧37.220.06000.20底边-内侧-297.390.06000.20底边-外侧-297.390.042551.422.3.3控制情况计算配筋表层部位计算AS选筋实配AS实配筋率控制组合T层水平向顶边左-内侧600E121806280.21平时组合顶边左-外侧600E121806280.21平时组合顶边中-内侧1008E1619010580.35平时组合顶边中-外侧600E12180628().21平时组合顶边右-内侧600E121806280.21平时组合顶边右-外侧600E12180628().21平时组合左边-内侧600EI2I8O628().21平时组合左边-外侧600E121806280.21平时组合跨中-内侧600E12I8O6280.21平时组合跨中-外侧600E121806280.21平时组合右边-内侧600EI2I8O6280.21平时组合右边-外侧600E121806280.21平时组合竖向顶边-内侧600E12(三)I8O6280.21平时组合顶边-外侧600E12I8O6280.21平时组合跨中-内侧600E121806280.21平时组合跨中-外侧600E12I8O6280.21平时组合底边-内侧600E121806280.21平时组合底边-外侧4255E25l1044621.49平时组合注:表中由卜算As”取平时目!合与战时组合计算配筋的较大值2.4裂缝验算按实际配筋,及相应于准永久组合的弹性内力进行计算裂缝宽度限值020Omm层部位MqNq选筋实配AS裂缝(mm)结论T层水平向顶边左-内侧0.0E121806280.000满足顶边左-外侧0.0E121806280.000满足顶边中-内侧43.3E1619010580.087满足顶边中-外侧43.3EI21806280.0(X)满足顶边右-内侧0.0E121806280.000满足顶边右-外侧0.0E121806280.000满足左边-内侧0.0E121806280.000满足左边-外侧0.0EI21806280.000满足跨中-内侧22.7E121806280.043满足跨中-外侧22.7EI21806280.000满足右边-内侧0.0E12()1806280.000满足右边-外侧0.0E121806280.000满足竖向顶边-内侧0.00.0E121806280.000满足顶边-外侧0.00.0E121806280.000满足跨中-内侧17.50.0EI21806280.033满足跨中-外侧17.50.0E121806280.000满足底边-内侧-139.50.0EI21806280.0(X)满足
