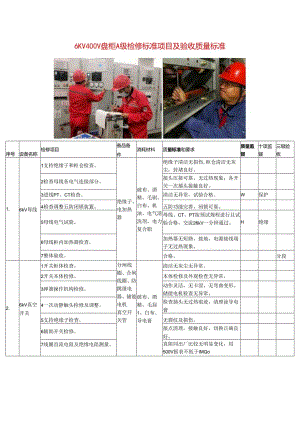

    6KV400V盘柜A级检修标准项目及验收质量标准.docx

    6KV400V盘柜A级检修标准项目及验收质量标准序号设备名称检修项目备品备件消耗材料质量标准和要求质量监督十项监督三级验收1.6kV母线1支持绝缘子和柜仓检查。绝缘子、电加热器破布、酒精、毛刷、白布、机油、电气清洗剂、电力复合脂绝缘子清洁无损伤,柜仓清洁无灰尘,封堵良好。2检查母线各电气连接部分。接头压接可靠、无过热现象;各开关一次插头接触良好。3进线PT、CT检查。清洁无异常,试验合格。W保护4检查调整五防闭锁装置。五防功能完善,闭锁可靠。5母线电气试验。母线、CT、PT按预试规程进行且试验合格,交流26kV一分钟通过。H绝缘6母线柜内加热器检查。加热器无短路、接地,电源接线端子无过热现象。7整体验收。合格。分段2.6kV真空开关1开关柜体检查。分闸线圈、合闸线圈、防跳继电器、储能电机真空开关管破布、酒精、毛届1、白布、导电膏清洁无灰尘无异常。2开关本体检修。本体检修及外观检查无异常。3弹簧操作机构检修。动作灵活,无卡涩,无弯曲变形。储能电机检查无异常。4一次动静触头检修及调整。检查插头无过热痕迹,清理涂导电膏5支持绝缘子检查。无裂纹及损伤。6辅助开关检修。接点清理,接触良好,切换正确良好。7线圈直流电阻及绝缘电阻测量。直阻同出厂比较无明显变化,用500V摇表不低于IMQo8开关机械特性试验。行程、超程同上次值比较无明显变化且三相基本一致。合闸时间65ms;分闸时间55ms;分(合)闸线圈最低动作电压(3371.5)V;分、合同期性W2msOW9五防闭锁功能检查。五防功能完善,闭锁可靠。10真空灭弧室检查。真空管清洁无异常、无裂纹。H电气试验。耐压试验28kV一分钟通过,动力开关主回路直阻W25/100A,电源进线开关的主回路的电阻W15U100o绝缘12开关整组传动试验。就地及远方手动和电气传动良好。13整体验收。合格。分段3.主厂房400VPDC母线1母线修前试验,绝缘子、指不灯破布、酒精、毛刷、电气清洗剂、凡士林、润滑油1000V摇表测量母线三相对地、相间绝缘电阻不小于IMQ。绝缘2母线及柜体的清扫。各部应清洁无灰尘,无断裂;母线连接处无发热现象,螺丝无松动。3母线及支持绝缘子检修。母线固定牢固,绝缘子清洁无灰尘,不应有破裂处。4CT、PT检查。外观检查无异常,接线牢靠且标志清晰;测量母线CT、PT直阻与绝缘电阻,与上次测试结果无大变化。5柜内孔洞封堵。封堵严实、平整规则,符合相关技术标准。6柜内加热元件检查。I(X)OV摇表测量绝缘电阻不小于IMQ、直流电阻与功率相符。7母线电气试验。1000V摇表测量母线三相对地、相间绝缘电阻不小于IMQ。W绝缘8整体验收。合格。分段4400VMCC柜1支持绝缘子和母线柜检查清扫。指示灯接触器空气开关热继电器破布、酒精、毛刷、电气清剂、凡士林、润滑油绝缘子清洁无损伤,母线柜清洁无灰尘。2检查母线各电气连接部分。电接触良好,无过热。3母线耐压及绝缘。250OV摇表不低于10MQ。绝缘4柜内检查。封堵完好,电缆接线整齐、压接可靠,电缆挂牌清晰齐全;二次接线正确,且绝缘良好,标号清晰正确;端子排接线无松动、过热现象。5电源、动力开关本体及机构检修。电源及动力开关按常规标准检修项目进行。其它清洁无异常、触头无明显烧伤痕迹。转动部位加润滑剂。6开关线圈直流电阻、绝缘电阻测量。同出厂值比较无明显变化,用500V摇表测不低于IMQ°7继电器、接触器检查。动作正常,接点接触良好,热继电器动作值与所配电机容量相符。8开关柜内驱潮装置检查。检查无异常。9整体验收。合格。分段5400VNMG断路器1断路器框架检修。分闸脱扣器合闸脱扣器储能电机白布和破布、毛刷、砂纸、润滑脂、润滑油、电气专用清洗剂机构无磨损、变形情况,润滑充足,位置指示器指示正确,操作灵活可靠。2二次端子及辅助开关的检查处理。通断良好,动作可靠灵活,位置指示正确,无变形、过热及烧损现象。3闭锁及附件的检查处理。闭锁用暗锁操作灵活,闭锁可靠,功能无异常。4次回路检查处理。触指压力适中,润滑充足,无变形变色;各连接点牢固可靠,无过热、变色及放电现象。5断路器本体的检修。转动应灵活,不应有卡涩现象;机械部分应无变形、磨损,润滑充足,动作灵活可靠;储能弹簧应无变形磨损;分合闸装置的铁芯动作灵活,无剩磁。400VNMG断路器1断路器测量、调试。断路器动作灵活、可靠无异音。储能时间3S-4S合闸时间W75ms分闸时间W60ms分、合闸同期WlmS测量动力开关的导电回路的电阻W25uQ100A,电源进线开关的导电回路的电阻W15u/100A测量分闸最低动作电压W70%U,合闸最低动作电压W85%Ik辅助回路与控制回路交流耐压通过2kV无异常,断口间绝缘电阻应不小于1000M,交流耐压试验1分钟28kV通过无异常。2测量一、二次绝缘。对地和相间NIMQ/IkV,最低不应小于0.5Mo3保护控制单元的定值。保护定值正确,信号正确。4传动试验。手动、电动分、合试验良好。5验收。合格。零星19400VME断路器触头及消弧栅检修。软连接无损伤、折断现象,触头银合金的厚度不小于ImmC400VME断路器灭弧罩、分压力脱扣器、欠电压脱扣器、释能电磁铁、合闸电机、闭锁电磁铁白布和破布、毛刷、砂纸、润滑脂、润滑油、电气专用清洗剂主触头超程不小于4mm,动静触头刚接触时,动静主触头间距离不小于2mm。灭弧栅片烧损轻微,三相间动静弧触头的接触不同步应1mm。操作机构检修。转动应灵活,其轴承或支点应无磨损或生锈,掉闸返回弹簧应有弹性,传动连板应灵活不得卡涩,蜗轮箱配合紧密,转动灵活,润滑油应充足。电机转动自由,直流电机应检查碳刷接触良好,活动自由。刹车松紧适中,靠背轮配合灵活,检查刹车线圈绝缘良好;铁芯动作灵活,拉紧弹簧拉力应适中。二次端子及辅助开关的检查处理。通断良好,动作可靠灵活,位置指示正确,无变形、过热及烧损现象。一次回路检查处理。触指压力适中,润滑充足,无变形变色;各连接点牢固可靠,无过热、变色及放电现象。100OV摇表测量开关的绝缘电阻,应不小于0.5M。断路器分合闸试验。分闸线圈的动作电压范围应是额定电压的(50110)%。使用500V摇表测量电机、分闸线圈的绝缘电阻不应小于IMo绝缘传动试验。手动、电动分、合试验良好。验收。合格。零星
