钢管桩计算书.docx

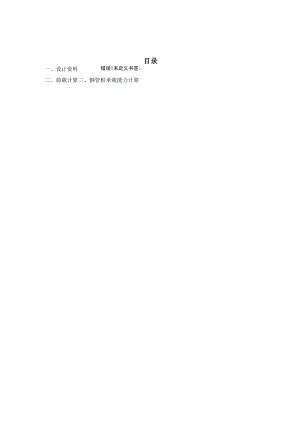

目录一、设计资料错误!未定义书签。二、荷载计算三、钢管桩承载能力计算一、设计资料1 .设计荷载汽车-202 .材料钢管桩采用尺寸为10.8CmX5mm,水泥砂浆采用M20砂浆。3 .计算方法极限状态法验算钢管桩承载能力4 .设计依据(1)公路桥涵设计通用规范(JTGD60-2004)；(2)公路桥涵地基与基础设计规范(JTG/T1)63-2007)；5 .计算工具桥梁博士二、荷载计算1.下部结构荷载盖梁：10.5m×1.7m×1.9m×26KNm3=881.78KN墩柱：3.14×12m×0.8m×0.8m×2×26KNm3=1254KN承台：3.3m×9.lm×2m×26KNm3=1561.56KN综上计算得出的荷载总和平均分配到每个钢管桩的承载能力F=234.6KN三、钢管桩承载能力计算1 .本次计算考虑桥梁原桩基完全失去承载能力的情况。2 .由设计资料可知，第一层土层侧摩阻力取55Kpa,±体承载能力取200Kpa;第二层土层侧摩阻力取120Kpa,±体承载能力取200Kpao3 .桥梁博士计算结果如下：由计算结果可知钢管桩布置深度15m时，其容许承载能力为265.3KN>234.6KN,总体承载能力13816.4>12199KN,满足要求。故钢管桩嵌入土体深度定为15m。
