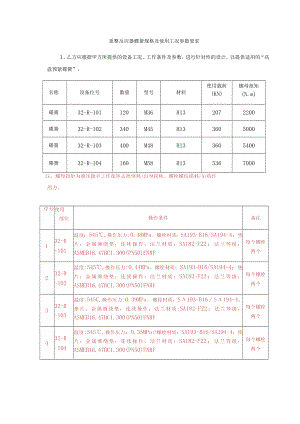

重整反应器蝶簧规格及使用工况参数要求1、乙方应根据甲方所提供的设备工况、工作条件及参数，进行针对性的设计，以提供适用的“高温预紧碟簧”。名称设备位号数量型号材料使用载荷(KN)螺母扭矩(N.m)碟簧32-R-101120M36H132072200碟簧32-R-102340M45H133605000碟簧32-R-103400M48H133605400碟簧32-R-104160M58H135367000注：螺母扭矩为液压扳手工作扭矩去掉消耗(自身损耗、螺栓螺纹损耗)后的作用力。序号使用部位操作条件备注132-R-101温度：545,操作压力:0.48MPa。螺栓材质：SA193-B16/SA194-4；垫片：金属缠绕垫；连续操作；法兰材质：SA182-F22；法兰等级：ASMEB16.47BC1.300(PN50)FNRF每个螺栓两个232-R-102温度:545,操作压力:0.44MPa。螺栓材质：SA193-B16/SA194-4；垫片：金属缠绕垫；连续操作；法兰材质：SA182-F22；法兰等级：ASMEB16.47BC1.300(PN50)FNRF每个螺栓两个332-R-103温度:545C,操作压力:0.39MPa。螺栓材质：S193-B16S194-4；垫片：金属缠绕垫；连续操作；法兰材质:SA182-F22；法兰等级：ASMEB16.47BC1.300(PN50)FNRF每个螺栓两个432-R-104温度:545,操作压力：0.35MPa0螺栓材质：SA193-B16/SA194-4；垫片：金属缠绕垫；连续操作；法兰材质：SA182-F22；法兰等级：ASMEB16.47BC1.300(PN50)FNRF每个螺栓两个0Crl7Ni7A1化学成份：镒Mn：1.00硫S：W0.030磷P：0.035格Cr：16.00-18.00镇Ni：6.50-7.75铜Cu：0.50力学性能:抗拉强度ob(MPa)：固溶，W1030;565时效，21140;510溶时效，21230条件屈服强度。0.2(MPa)：固溶，W380;565时效，2960;510时效，21030伸长率5(%)：固溶，20;565°C时效，25;510°C时效，24断面收缩率(%)：565°C时效，225;510时效，10硬度：固溶，229HB;565时效，2363HB;510时效，388HB热处理：1.固溶，1000HOOC快冷。2.565C时效,经固溶处理后，760±15保持90min,Ih内冷却到15C以下,保持30min,再加热到565±10°C保持90min,空冷。3.510C时效,经固溶处理后，955±10保持IOmin,空冷到室温在24h以内冷却至卜73±6°C,保持8h,再加热到510±10°C保持60min,空冷。2、技术要求2.1 本案所要求之蝶簧为桓预紧力作用，乙方应确保在一个使用周期内螺栓预紧力不会因温度、压力等的变化而变化，从而确保所有加装蝶形弹簧的螺栓无泄漏;2.2 乙方所供蝶形弹簧应符合GB/T1972-2005或DIN2092/2093-2006标准。
