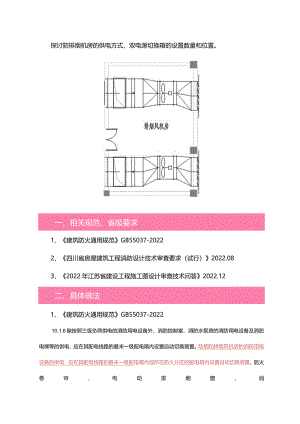

探讨防排烟机房的供电方式、双电源切换箱的设置数量和位置。一、相关规范、省级要求1、建筑防火通用规范GB55037-20222、四川省房屋建筑工程消防设计技术审查要求（试行）2022.083、2022年江苏省建设工程施工图设计审查技术问答2022.12二、具体做法1、建筑防火通用规范GB55037-202210.1.6除按照三级负荷供电的消防用电设备外，消防控制室、消防水泵房的消防用电设备及消防电梯等的供电，应在其配电线路的最末一级配电箱内设置自动切换装置。防烟和排烟风机房的消防用电设备的供电，应在其配电线路的最末一级配电箱内或所在防火分区的配电箱内设置自动切换装置。防火卷帘、电动排烟窗、消防潜污泵、消防应急照明和疏散指示标志等的供电，应在所在防火分区的配电箱内设置自动切换装置。10.1.6本条规定了建筑中消防用电设备配电的基本要求，以避免配电干线故障影响消防用电设备的供电可靠性。本条规定的最末一级配电箱，对于消防控制室、消防水泵房的消防用电设备及消防电梯等，为上述消防电梯和消防设备室处的最末级配电箱；对于其他消防用电设备，为这些用电设备所在防火分区的配电箱。鬻K控他消防 SHOieww6弋机 A SWSS、“成涓防电¾费 =,I&用电-0wis%缪挖帮箱3 lflssa 2-0W消防控制新I1（«）防火分区一I（b）防火分区二II（<）酒防控制克Id）清防水系一|I（）消防电那I图1«-1消防供配电嫔路的最东一级配电箱示意图注：本图为实际做法之一.仅供参考,PS:对于消防风机，在实施指南中示例了做法，为实际做法之一，仅供参考。虽然没有明确其他做法，但还有其他做法可以探讨。2、四川省房屋建筑工程消防设计技术审查要求（试行）2022.0811.1.2 消防设备的配电及控制设施应符合下列要求：1消防控制室、消防水泵房、消防电梯机房的两个供电回路的自动切换装置应设置在其机房内最末一级配电箱处。幽k分区内其他消防用电设备的两个供电回路的自动切换装置，应设置在配电间（井）或消防设备机房内的最末一级配电箱处。2除消防控制室、消防水泵房、消防电梯机房外，各防火分区内的其他消防设备可由设于该防火分区内的配电间（井）或消防设备机房内的消防双电源切换箱放射式或链式供电（附图11.1.2）。当采用链式供电时需满足民标第13.7.11-2条的要求。其中，每台防排烟风机或其控制箱应采用放射式供电，防排烟机房内与消防设施相关的阀门、余压控制器等可由机房内的防排烟风机控制箱供电。3防火卷帘、消防排水泵、电动挡烟垂壁、常开防火门、消防稳压泵、消防排烟窗、无机房消防电梯、气体灭火控制器等消防设备控制箱可安装在其服务设备附近的合适位置。谶双电源切换箱消防双电器嫩箱注I：消防双电靠切换林负责本防火分区内或机房内除消珈燧房.消防控制要消防电楞外的消防设各触电搬触条件可螺多包可媛钺电同（并）内或麟设W内.2:至机房内或本必分区内的其他谶被僦觥设备控制箱（当需朝）;汨：甥防双电谟切换箱端防风机不在同一机房内时，盘风机控褊与消战机应TT置.般肺房附图IL1.211.1.3 当多个防火分区的消防用电共用一组消防总配电箱时.至各防火分区消防双电源自动切换箱的供电线路应选用与干线相同耐火性能的线缆.11.1.4 共用地下室的多楼栋建筑，可按每栋楼设置总配电空。楼栋内除消防控制室、消防水泵、超高层避难场所外的消防用电可由本楼栋总配电室供电。设于楼栋总配电室的消防总配电箱的电源应由变电所放射式或树干式供电.11.1.5 1邻防火分区J型配电小间或消防设备机房时,各防火分区内的消防设备可共用消防电源配电箱.至消防设备的线路应直接逋过交界处的共赢体进入相应防火分区,穿这处应进行防火封堵e当消防电源配电箱设在电气竖井内时.其配出线路可在电气竖井内垂直敷设，为不同楼层消防设备供电，允许供电楼层数应符合有关规范标准要求.PS:图示中的4种做法，更能满足实际工程中的应用。四川的审直要求，明确了多个防火分区的消防用电共用一组消防总配电箱。（11.1.3）也明确了相邻防火分区共用配电小间或消防设备机房时，各防火分区内的消防设备可共用消防电源配电箱。（11.1.5）四川明确了消防风机或其控制箱应放射式供电。3、2022年江苏省建设工程施工图设计审查技术问答2022.121.4.民用建筑电，设计标准CBS134g20I9第13.7.11条I除洎防水泵、消防电梯、消防控制室的滴防设备外，各防火分区的泊防用电设备，应由清防电中的双电源或双回线路电（供电.井皮满足下列要求，I末塔配电箱应安装于防火分区的配电小间或电，竖井内；2由束配电箱Ie出引至相应设务或其控制箱，宜采用放射式供电.对于作用相同、性质相同且存*较小的消防设务，可视为一蛆设备并采用一个分支回路供电.每个分支回路所供设善不期国过S台，总计容量不宜超过IOkW.第13.7.12条，公共建筑物Jl层，除消防电梯外的其他消防设缶，可采用一Ia滤防双电（供电.由末配电箱引至设备控制48,应采用放射式供电.末配电箱配出引至相应设备或其控制箱，采用放射式供电，当防井儡机房内有多台防排很风机时，事和做法清足标准要求？做法一、采用如BBI方式放射式供电至每台风机设答控制I做法二、采用如图2一根电露放射式配电至风机控制箱控制各风机？图2图I答：应采用图1所示的放射式供电.民用建筑电气设计标准GB51348-2019第13.7.Il条和13712条所指的放射式供电,是指由末端配电箱放射配电至单台消防用电设备或其控制箱.除公共建筑物顶层的消防用电设备外，对于设在同一防火分区内作用相同、性质相同且容量较小的消防设备，可视为一组设备并采用一个分支回路供电：每个分支回路所供设备不应超过5台，总计容量不宜超过IOkW.也就是说，当符合民用建筑电气设计标准GB51348-2019第13.7.11条2款规定的情况时，才可以采用图2所示的供电方案.PS:江苏省要求消防风机应放射式供电，与四川省一致。1、在不违规的情况下，减少双电源切换开关环节，是设置的核心思路。2、个人认为四川省的这份文件写得非常好，对做法具有很详细的指导意义。3、消防控制室、消防水泵房、消防电梯，这三处房间或设备，需独立的双切箱。根据民用建筑电气设计标准13.7.5:其两个供电回路，应由变电所或总配电室放射式供电。
