第5课控制系统中的数据教学设计六下信息科技浙教版.docx

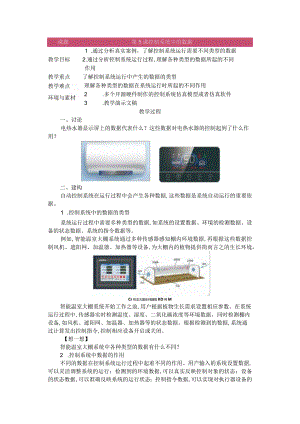

课题第5课控制系统中的数据1 .通过分析真实案例，了解控制系统运行需要不同类型的数据教学目标2.通过分析控制系统运行过程,理解各种类型的数据所起的不同作用教学重点了解控制系统运行中产生的数据的类型教学难点环境与素材理解各种类型的数据在系统运行时所起的不同作用2 .多个开源硬件制作的控制系统仿真模型或者仿真软件3 .教学演示文稿教学过程一、讨论电热水器显示屏上的数据代表什么？这些数据对电热水器的控制起到了什么作用？二、建构自动控制系统在运行过程中会产生各种数据,这些数据是系统自动运行的重要依据。1 .控制系统中的数据的类型系统运行过程中需要多种类型的数据,如系统的设置数据、环境的检测数据、设备的状态数据、系统的指令数据等。例如,智能温室大棚系统通过多种传感器感知棚内环境数据,再根据这些数据控制风机、遮阳网、加温器、加热器等设备,为大棚内的植物提供简而言之的生长环境。Cr性支大国乐纯婚就KO榨M智能温室大棚系统开始工作之前,用户根据植物生长需求设置相应参数。在系统运行过程中,传感器实时检测温度、湿度、二氧化碳浓度等环境数据，同时检测棚内设备,如风机、遮阳网、加温器、加热器等的状态数据。根据检测到的数据,系统通过计算发出控制指令,控制相应设备开启或关闭。【想一想】智能温室大棚系统中各种类型的数据有什么不同？2 .控制系统中数据的作用不同的数据在控制系统运行过程中起着不同的作用。用户输入的系统设置数据,可以灵活调整系统的运行；检测到的环境数据,可以真实反映控制对象的状态；设备的状态数据,可以准确反映系统的运行状态；控制指令数据,可以实现对执行器设备的精准控制。例如,智能温室大棚系统可以自动控制土壤的水分含量,数据贯穿了控制系统运行的全过程。*能及夕大4B2会叔制上雄的冬令令用户设定目标土壤水分含量,土壤水分传感器检测实际的土壤水分含量。根据目标水分含量数据与实际水分含量数据的比较结果,控制器发送控制指令给水泵,启动或关闭水泵,使土壤水分含量维持在合理范围内。. ,?62琰0三川水畲*的过氏J%各种不同类型的数据对自动控制灵活、准确、安全地运行起着保障作用。三、练习智能温室大棚系统控制棚内湿度时会产生哪些数据？分析这些数据的作用。【参考答案】智能温室大棚可以自动控制棚内温度,数据贯穿了温度控制的整个过程。用户设定目标温度（系统的设置数据），温度传感器检测实际的空气温度（环境的检测数据）。根据目标温度数据与实际温度数据的比较结果,控制器发送控制指令给风机（设备的控制数据），启动或关闭风机,使棚内温度维持在合理范围内（夏季通常用风机进行通风降温,冬季通常用加热器进行加热增温）。课后反思/评价标准1 .能准确说出智能温室大棚控制温度的过程中所涉及的数据,并能分析整个控制过程,详细说出不同数据的作用。2 .能说出智能温室大棚控制温度的过程中所涉及的数据并能简单分析整个控制过程,简单说出不同数据的作用。3 .能说出部分智能温室大棚控制温度的过程中所涉及的数据,不能分析整个控制过程,只了解少量不同数据的作用。
