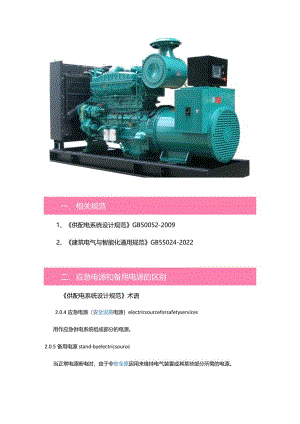

柴油发电机是应急电源还是备用电源？.docx

一、相关规范1、供配电系统设计规范GB50052-20092、建筑电气与智能化通用规范GB55024-2022二、应急电源和备用电源的区别供配电系统设计规范术语2.0.4应急电源（安全设施电源）electricsourceforsafetyservices用作应急供电系统组成部分的电源。2.0.5备用电源stand-byelectricsource当正常电源断电时，由于非安全原因用来维持电气装置或其某些部分所需的电源。PS:应急电源涉及“安全"。而备用电源,仅仅为备用，与“安全”不挂钩。备用电源：当主用电源断电时，用来维持电气装置或电气设备运行所需的电源。应急电源：当正常电源断电时，在约定时间内维持重要安全设施电气装置或电气设备运行所需的的电源。三、什么负荷需要应急电源从供配电系统设计规范第3.0.3条可知，一级负荷中特别重要的负荷（特级负荷）需要应急电源。3.0.3一级负荷中特别重要的负荷供电，应符合下列要求：1除应由双重电源供电外，尚应增设应急电源，并严禁将其他负荷接入应急供电系统。2设备的供电电源的切换时间，应满足设备允许中断供电的要求。另建筑电气与智能化通用规范的3.1.3条也有要求。3.1.3特级用电负荷应由3个电源供电，并应符合下列规定：13个电源应由满足一级负荷要求的两个电源和一个应急电源组成;PS:通用规范的描述虽与供配电系统设计规范不同,但其意思是一样的。特级负荷需要应急电源。四、什么负荷需要备用电源从供配电系统设计规范第3.0.2条可知，一级负荷需要备用电源。3.0.2一级负荷应由双重电源供电，当一电源发生故障时,另一电源不应同时受到损坏。从建筑电气与智能化通用规范的3.1.2条也有相同要求。3.1.2一级用电负荷应由两个电源供电，并应符合下列规定:1当一个电源发生故障时，另一个电源不应同时受到损坏；2每个电源的容量应满足全部一级、特级用电负荷的供电要求。条文说明：3.1.2本条所指的两个电源包括从城市电网引接的双重电源，也包括一个城市电网电源和一个自备电源，如：柴油发电机电源。、如何理解其之间的联系从通用规范的宣贯中可以比较容易理解此点。3电源及用房设计31电源及用电负荷分级ESTCCru'l-n.山1MIY><IltW*9tX.一”，a4>.«I<NR«.GtMXtJlI.NRt.I-三<9急.BfWt-«.，”一.at.9wn<S.vwn<M1民食.*I<WR3-0个。，、X【，示11裨线益日总应角电骞不:舄足率配第柒314条VhiKl2It供的第二电A不筮:淌£一“负普塞京的；3两个电JIm或时间不遇电设允许中供电l同量束的弓用示例来理解1、柴油发电机组，作为用电单位的自备电源（之一），其可能为应急电源，也有可能为备用电源，或可能同时作为应急电源和备用电源。以下面三张示意图来理解。假设电源2和3为双重电源。2、上面三张图为示意图，实际工程中的接线方式可能有更多种变化方式。但不影响以此图，来理解规范中的一些条款。供配电系统设计规范第3.0.9条：备用电源的负荷严禁接入应急供电系统。可以理解为：A1段的负荷严禁接入B1段。通用规范第3.1.7条：用于应急供电的发电机组应处于自启动状态。当城市电网电源中断时，发电机组应能在规定的时间内启动。可以理解为：柴油发电机2和3必须要处于自启动状态，柴发发电机1没有此要求。通用规范第4.1.1条：应急电源与非应急电源之间，应采取防止并列运行的措施。可以理解为：柴油发电机2和3,与市电之间,应采取防止并列运行的措施。通用规范第4.1.3条：备用电源应满足用电设备连续供电时间和供电容量的要求。可以理解为：柴油发电机1作为备用电源，应满足用电设备连续供电时间和供电容量的要求。柴油发电机2和3,作为应急电源，除了满足连续供电时间和供电容量的要求，还应符合允许中断供电的时间的要求。对于允许中断时间为15S以上的，可选用快速自启动的发电机组。若允许中断供电时间更短，可选带自动投入装置的专用馈线回路、EPS或UPS,见供配电系统设计规范3.0.5条。通用规范第4.1.4条：备用电源和应急电源共用柴油发电机组时，应符合下列规定：1备用电源和应急电源应有各自的供电母线段及回路；2备用电源的用电负荷不应接入应急电源供电回路。可以理解为：A1和B1应有各自的供电母线段及回路。A1的负荷不应接入B1母线段。这条和供配电系统设计规范第3.0.9条类似，此处描述更清晰些。1、柴油发电机组可能为应急电源，也有可能为备用电源，或可能同时作为应急电源和备用电源。2、作为备用电源时，只有供电持续时间和供电容量的要求；若作为应急电源，还需要符合允许中断供电时间的要求。（若柴发的15S不能满足，需采用其他电源）3、通用规范的3.1节和4.1节，可以借助宣贯的图示来学习。对于柴油发电机，可以借助后面的三张图来理解。
