公共设施预应力施工方案#浙江#施工工艺.doc

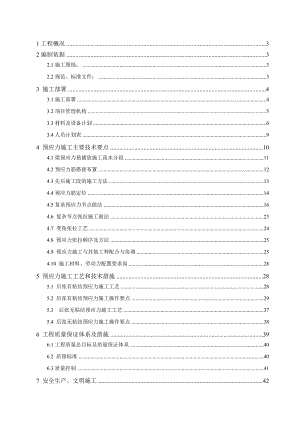

1工程概况32编制依据32.1施工图纸：32.2规范、标准文件：33 施工部署43.1施工部署43.2项目管理机构53.3材料及设备计划63.4人员计划表94 预应力施工主要技术要点104.1梁预应力筋铺放施工流水分段114.2预应力筋搭接布置124.3先后施工段的施工方法134.4预应力筋定位144.5复杂预应力节点做法164.6 复杂节点张拉施工做法234.7 变角张拉工艺244.8 预应力张拉顺序及方法254.9 预应力施工与其他工种配合与协调254.10 施工材料、劳动力配置要求高285 预应力施工工艺和技术措施285.1 后张有粘结预应力施工工艺285.2 后张有粘结预应力施工操作要点295.3 后张无粘结预应力施工工艺375.4 后张无粘结预应力施工操作要点386 工程质量保证体系及措施396.1工程质量总目标及质量保证体系406.2 质量标准406.3质量控制417 安全生产、文明施工427.1安全生产、文明施工总目标427.2 安全生产、文明施工管理体系及保证措施427.3 消防措施448 风险分析及应对措施458.1 职责458.2 预应力施工控制措施459 竣工资料481工程概况本工程为某某铁路东站枢纽东广场区块配套设施项目中的预应力专业工程，工程位于某某市江干区彭埠单元区域内，即江干区下宁路与天成路新塘路交汇处。本工程预应力梁主要采用后张有粘结预应力技术，部分梁为了解决温度应力配置有直线布置的后张无粘结预应力筋，楼板均采用无粘结预应力筋。2编制依据预应力施工应按设计要求及相关标准、规程进行：2.1施工图纸：招标文件提供的相关预应力施工图纸及设计说明；2.2规范、标准文件：建筑法律、法规序号名称编号或日期1中华人民共和国建筑法主席令第91号2建设工程质量管理条例国务院令第279号3中华人民共和国计量法主席令第28号4中华人民共和国环境保护法主席令第22号5工程建设标准强制性条文的通知2002建标219号6建设工程施工现场管理规定建设部15号令7中华人民共和国安全生产法主席令第70号建筑规范、规程及质量标准序号名称编号或日期1混凝土结构工程施工质量验收规范GB50204-20022预应力混凝土用钢绞线GB/T5224-20033无粘结预应力钢绞线JG161-20044预应力筋用锚具、夹具和连接器应用技术规程JGJ85-20105预应力筋用锚具、夹具和连接器GB/T14370-20076预应力混凝土用金属波纹管JG225-20077预应力用液压千斤顶JG/T5028-938预应力用电动油泵JG/T5029-939建筑机械使用安全技术规程JGJ33-200110建筑施工安全检查标准JGJ55-9911建筑工程施工质量验收统一标准GB50300-200112施工现场临时用电安全技术规范JGJ46-200513建筑施工高处作业安全技术规范JGJ80-911相关厂家的配套产品说明。2国家、浙江省有关法律法规。 3 施工部署3.1施工部署3.1.1 施工段的划分施工段的划分将依据结构的施工段安排。预应力工程的一个专项工程，与混凝土工程、钢筋工程等各项工程间采取平行交叉施工。整个施工过程中，根据协调与钢筋、混凝土工程的施工流水作业安排，对预应力专项工程按突出重点兼顾次要的原则组织流水作业施工，多工作面展开平行穿插以缩短施工周期。3.1.2 施工任务安排针对本工程的特点，我们拟定安排三个班组分别对预应力施工过程各项内容进行流水作业。物资采购部：负责预应力筋下料、制作等任务。铺放组：负责预应力筋在梁上的铺放工作。张拉灌浆组：混凝土强度达到张拉要求时，对预应力筋进行张拉灌浆。其中，铺放工做是整个预应力专项工程中的关键路线，也是保证本工程按期完成工期的关键所在，因此，必须采取优化的施工技术方案以及强化的施工组织手段使各工序部位与钢筋、混凝土等工序紧凑序衔相接，分秒必争的抓紧施工时间，并采取如下措施：提前采办所需的各种材料，加强周转材料的使用及备用，充足配备所需机械设备，在最短时间内备齐各项材料并组织人员进场；加大劳动力强度，安排实行24小时轮班制，保证施工全天候条件。全体管理人员在项目经理的统一协调指挥下，实现立体交叉平等流水作业，以确保工程保质按期完成。3.1.3 施工进度计划（1）施工准备期施工准备期为7天，为保证结构整体的施工进度，如确有必要，准备时间可适当缩短。（2）施工队伍和主要材料、设备进场计划项目进场时间说明预应力施工队伍开始预应力施工前57天进场进场后即可开始准备施工作业。主材（钢绞线、锚具等）材料于开始预应力施工前7天进场材料进场后进行抽样和送检。设备（油泵、千斤顶等）开始张拉前4天进场设备在进场前即作好标定和试运行（3）施工进度计划预应力工程施工工作面的展开由钢筋工程等分项工程确定。预应力施工过程中需要根据钢筋工程的进度计划调整预应力工程的资源配置和进度计划。预应力施工中预应力筋的铺设属主导工序，需要单独占用一定的施工时间。如果不考虑相互穿插时间，仅考虑预应力独立的作业时间，每个施工单元内预应力筋的铺设大约需占用2天时间；如果相互穿插配合，预应力筋铺束大约要单独占用1天。3.1.4 施工现场部署施工现场布置是针对本工程实际现场施工要求进行相应的施工现场平面布置。本工程施工场地布置的具体原则是：划分施工区域和材料堆放场地，保证材料运输道路环通通畅，施工方便；符合施工流程要求，减少对专业工种和其它工程方面的施工的干扰；布置应满足安全文明施工的要求。施工现场应配置预应力筋堆放、断料和加工的场地约5m×50m。同时要求配备两间材料仓库用于放置预应力锚具、设备等。3.2项目管理机构根据本工程施工特点，项目部实行项目经理负责制，从根本上确保工程工期、安全、文明施工等各项工作均达到我们对业主的承诺要求。3.2.1 机构设置及职责项目部实行项目经理负责制，项目副经理负责生产实施，技术工程师负责项目实施过程中具体技术问题的解决，项目部下设技术部，工程部，质量部，安全部、物资设备管理部等五个职能部门，各部门主要职责和职能如下：技术部：安排现场各项生产活动，按施工方案和进度计划要求全面控制工程进度、质量，协调各专业班组的施工计划。收集整理、解决施工中出现的各种技术问题，工序开工前向施工班组作详细的技术交底。工程部：进行具体的施工操作任务。质量部：根据施工规范，每天进行工作检查。进行各道工序的验收工作，对材料质量、现场施工质量随机进行监督检查。安全部：熟悉安全操作规程及劳动保护条例，对工程进行安全检查及提出整改意见。物资设备管理部：负责材料、设备等的采办与保管，以及材料的进场抽检试验等。认真、仔细规划现场的材料堆放和管理。3.3材料及设备计划3.3.1 拟选用的材料本工程拟选用的预应力主要施工材料见表3.4.1-1：表3.4.1-1 预应力主要施工材料选用计划材料名称型号及规格钢绞线S15.20mm，fptk=1860(Mpa)低松弛无粘结锚具QM15系列波纹管(1) 施工中所用材料必须有生产批号、产品质量保证书等，符合国家相关标准、规范。(2) 预应力绞线截面特征及力学性能本工程所用预应力钢绞线截面尺寸及力学性能应满足下表的要求。钢绞线截面特性及力学性能抗拉强度N/mm2公称直径mm公称面积mm2最小破坏荷载 KN1伸长时最小荷载 KN最小延伸率 1000H最大松弛率70F 80F186015.2139260.7234.63.52.5 3.5钢绞线出场时应有质量保证书，每盘上应挂有标盘，进场时，应按现行国家标准预应力混凝土用钢绞线（GB/T5224）等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。检查数量：按进场的批次和产品的抽样检验方案确定，检查产品合格证、出厂检验报告和进场复验报告。外观检查：应在使用过程中逐盘进行，其钢绞线表面不得有裂纹和机械损伤，允许有轻微的浮锈，但不得有明显的麻坑。力学性能试验：从每批中任取三盘的钢绞线各取一个试样进行拉伸试验，要求抗拉强度fptk1860N/mm2，3.5。如有一项试验结果不符合标准要求，则该盘钢绞线为不合格品，应加倍取样复检，如仍有一项不合格，则该批钢绞线判为不合格品。(3) 预应力锚固体系的质量要求及外形要求预应力锚固体系分为张拉端锚具和固定端锚具。预应力张拉端采用夹片式锚固体系，由锚环、夹片、承压板、螺旋筋等组成；固定端采用挤压式锚固体系，由挤压锚、承压板、螺旋筋组成。本工程拟选用的锚固体系所有性能均达到规定要求。 a). 有粘结预应力锚固体系（固定端、张拉端）b) 单孔及多孔预应力锚固体系预应力锚固体系锚具进场后，除应按产品出厂证明文件核对其锚固性能类别、型号、规格及数量外，尚应按国家标准混凝土结构工程施工质量验收规范（GB50204-2002）及预应力筋用锚具、夹具和连接器（GB/T14370-2007）要求进行检测，合格后方可使用。 外观检查 应从每批中抽取10%的锚具且不少于10套，检查其外观和尺寸。如有一套表面有裂纹或超过产品标准及设计图纸规定尺寸的允许偏差，则应另取双倍数量的锚具重做检查；如仍有一套不符合要求，则应逐套检查，合格者方可使用； 硬度检验 由锚具生产厂提供有效的试验报告。 静载锚固性能试验 按规范要求。(4) 波纹管质量要求波纹管进场须有出厂合格证。使用前应逐根检查其外观质量，表面不得有油污、引起锈蚀的附着物、孔洞和不规则的折皱，咬口应紧密。波纹管搬运时应轻拿轻放，不得抛甩或在地上拖拉，吊装时不得拦腰捆扎成单点起吊。波纹管不得直接堆放在的地面上，应采取措施防止雨露和各种腐蚀性气体和介质的影响；长期保管时应堆放在通风良好的仓库内。3.3.2 机械设备计划本预应力工程的施工中，主要采用的机械设备较多，品种较烦杂。主要为预应力下料切割设备、预应力张拉设备及其它设备。其主要设备计划（不包括主材的运输）见下表：序号机械或设备名称型号规格数量用于施工部位1油泵ZB45012台用于张拉及固定端挤压作业2千斤顶YCQ2010台用于张拉无粘结预应力筋YCQ15010台用于张拉7孔以下有粘结预应力筋YCQ2505台用于张拉12孔以下有粘结预应力筋3挤压机JY4510台固定端挤压锚的制作4电焊机5台固定预应力筋矢高及垫板5砂轮切割机4个钢绞线下料6角磨机4个张拉后切割多余钢绞线9高压油管6m100根千斤顶油管10常用工具箱8套11螺旋式灌
