催化剂抚顺公司污水隐患治理项目仪表安装施工方案.doc

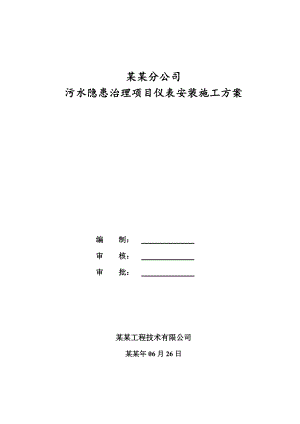

某某分公司污水隐患治理项目仪表安装施工方案编 制： 审 核： 审 批： 某某工程技术有限公司某某年06月26日目 录第一章工程概况 -31.1项目名称 -31.2 工程项目地址-31.3 工程内容-31.4工程特点-31.5 编制施工方案依据及执行的规范标准-3第二章施工工序 - 32.1 仪表施工原则程序图-42.2施工工序 - 5第三章施工部署 - 53 .1劳动力安排- - 53.2施工机具、手段用料及计量器具计划- 5第四章施工技术措施- -64.1一般规定 - 64.2仪表校验- 64.3压力仪表安装- 84.4在线分析检测仪表安装 -84.5 仪表箱安装 -94.6 槽盒安装-94.7 保护管的安装 -9 4.8 电缆、电线的敷设-104.9仪表线路的安装-104.10. 导压管线的敷设及试压要求-11 4.11. 安全技术措施及注意事项- 11第五章 施工质量管理措施 -125.1 质量保证管理网络 -125.2 质量控制点的控制-13 5.3 质量管理要求 -14第一章：工程概况： 1.1 项目名称：某某分公司污水隐患治理项目1.2 工程项目地址：中国石油化工股份有限公司催化剂抚顺分公司污水处理装置 1.3 工程内容：安装现场就地压力表21块，电磁流量计3台，涡街流量计1台，转子流量计2台，雷达液位计9台，COD水分析仪1台，氨氮分析仪1台，浊度分析仪1台，PH分析仪2台，溶解氧分析仪4台，仪表保温箱5个，气动开关阀3台，磁浮子液位计1台。现场安装敷设电缆4025米，槽盒90米，钢材100米，管材350米左右。 1.4工程特点：1）本次项目仪表设备采购和施工主材都由甲方供货供料，对于到货时间和设备要求可能对施工进度有影响。2）工程中仪表型号较多，参数设置比较复杂，施工和调试技术要求高。3）工程施工在原装置内进行，仪表作业安全要求高4）本次仪表部分施工有效时间短，交叉作业多，作业安全要求高。1.5编制施工方案依据及执行的规范标准1） 长岭炼化岳阳工程设计有限公司某某分公司污水隐患治理项目仪表部分施工图纸；项目号：084-29000-0502）自动化仪表工程施工质量验收规范 GB50131-20073) 催化剂抚顺分公司HSE管理规定；机电公司HSE管理作业文件汇编。4)石油化工建设工程施工安全技术规范 GB50484-20085）石油化工建设工程项目施工过程技术文件规定 SH/T3543-20071.6规范措施执行说明当施工图未作详细说明时，严格按照施工规范和规程、标准进行施工，施工图有要求和说明的，只要不与规范相抵触以施工图为准。出现下列情况，应及时与施工员、工程师联系:1） 施工图与规范、规程严重不符时。2） 本设计不详细或有遗漏时。3） 修改本措施中部分条款时。第二章施工工序2.1仪表施工原则程序如下图：沈抚项目部仪表工程现场施工主要工序流程图2.2 施工工序：1）认真做好设备材料的校验清点工作。2）所有仪表在安装前做好一般的单校工作。3）安装支架预制，仪表箱预制，一次表及压力表根部管件等的预制。4）进行仪表槽盒的安装。6）进行电缆保护管及支架安装。7）现场仪表设备安装。8）风管、导压管等配管。9）电缆敷设、绝缘试验、查线、接线。10）仪表系统联校。11）自查、整改、收尾。12）开工保运。第三章、施工部署：3.1 劳动力安排序号工种人数1施工技术员12仪表工63焊工24普工63.2 施工机具、手段用料及计量器具计划序号设备名称规格型号数量1手电钻JIZ-SD04-10A22电动套丝机Z1T-R213电动砂轮切割机JIG-255/35514角相磨光机G10SF325电锤CBH 2-26E26液压弯管机SWG-2A17轻便弧焊机BX6-250/II28电焊机WS-40029500V兆欧表ZC29B-3110液压压线钳YYQ-300211钳型电流表 VC9805112智能压力校验器APC500型113绝缘电阻表ZC-7114精密压力表4MPA215精密压力表6MPA13.3施工进度计划统筹表 日期项目内容四月份进度五月份进度4.7-4.114.14-4.184.21-4.254.28-5.25.5-5.95.12-5.165.19-5.235.26-5.30设备材料采购1.材料采购2.设备采购3.厂家到场仪表预制现场安装PLC调试仪表联校管道试压开工保运第四章施工技术措施4.1一般规定1.仪表安装前应对照详细工程设计图核对其型号、规格及材质。仪表所带附件应齐全，外观应完好无损，并且有出厂合格证及安装使用说明书等有关资料。2.仪表安装前应进行单体调校和试验。3.现场仪表安装时，除另有规定外，表中心距地面宜为1.5m。显示仪表应安装在便于观察维修的位置。4.仪表应安装在不受机械振动的场所，并远离电磁场和高温设备及管线，同时应避免腐蚀介质的侵蚀。5.安装在室内的就地仪表应选择光线充足、通风良好操作维修方便的地方。6.仪表在安装时不应受到敲击及振动，安装应牢固端正，并不承受配管或其他任何外力。7.安装在工艺管道上的仪表或测量元件，在管道吹洗时应将其拆下，待吹洗完成后再重新
