保障性住房项目模板工程施工方案.doc

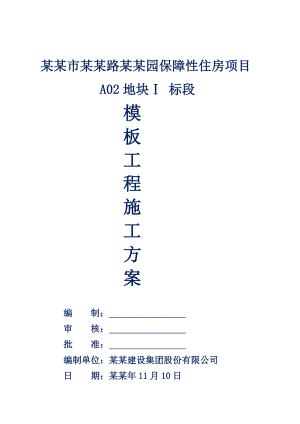

某某市某某路某某园保障性住房项目A02地块 标段模板工程施工方案编 制： 审 核： 批 准： 编制单位：某某建设集团股份有限公司日 期：某某年11月10日目 录1、编制依据22、工程概况23、施工部署23.1模板选型及质量要求.23.2施工准备.33.3流水段的划分及施工顺序.33.4人员、机械、材料安排.34、 基础及地下室模板施工44.1基础模板.44.2集水坑和电梯井坑处侧模.64.3地下室外墙（300mm高）模板 .64.4后浇带模板.74.5挑檐模板 .105、立面模板施工105.1地下室墙体模板设计及施.105.2柱模板施工方法 .146、平面模板施工176.1顶板模板.166.2楼梯模板施工.196.3梁板模板安装及拆除施工工艺.207、质量通病及防治措施287.1模板加工.267.2墙体模板.277.3柱子模板.277.4梁板模板.277.5房间几何尺寸超差.288、 安全保证措施2981 危险源辨识及控制措施3082安全技术防护措施329、质量保证措施3491质量保证体系3492质量控制措施3410、环境保护措施及文明施工保证措施361、编制依据 1.1施工图纸。1.2国家有关施工规范、规程和行业标准：混凝土结构工程施工及验收规范 （GB50204-2002）高层住宅结构设计与施工规程（JGJ20-84）建筑工程冬期施工规程（JGJ104-97）1.3建筑施工手册；1.4综合管理手册等。1.5某某市某某路保障性住房（公共租赁住房、廉租住房、经济适用住房）工程施工总承包标段工程施工组织设计。2、工程概况2.1 某某市某某路保障性住房（公共租赁住房、廉租住房、经济适用住房）工程施工总承包标段工程是住宅、地下停车库为一体的高层住宅楼，位于吉祥路以东，规划路以南以西、规划某某路以北。该标段建筑面积为.73，层数为31层，框架、剪力墙结构。建设单位：某某市保障性安居工程投资建设有限公司。设计单位：北京东方华太建筑设计工程有限责任公司施工单位：某某建设集团股份有限公司监理单位：某某科信实德监理有限公司2.2 某某市某某路保障性住房工程为全现浇钢筋混凝土剪力墙结构，包括1#楼、2#楼、3#楼、8#楼四栋住宅楼和一个地下车库。项目名称B01B02B03B08车库建筑面积28664.2m228645.26m222999.65m216337.58m215907m2结构形式剪力墙结构框架结构建筑层数地下2层，地上31层地下2层，地上31层地下2层，地上31层地下2层，地上26层地下一层建筑高度89.10m88.75m88.75m74.75m层高4.05m3、施工部署3.1模板选型及质量要求模板设计及加工质量的标准按清水混凝土质量标准实施。清水混凝土外观要求应达到：表面平整光滑，线条顺直，几何尺寸准确（在允许偏差以内），色泽一致，无蜂窝、麻面、露筋、夹渣和明显的汽泡，模板拼缝痕迹有规律性，结构阴阳角方正且无损伤，上下楼层的连接面平整搭接，表面无需粉刷或仅需涂料罩面即可达到相当于中级抹灰的质量标准。模板设计及加工在满足模板施工及质量要求的前提下，尽量考虑经济，施工效率等成本因素。根据本工程施工工期较短、质量标准高的特点，同时考虑经济效益及现场实际情况，模板综合选型如下：模板选型一览表序号使用部位模板选型支撑系统1地下车库中柱模板木方、钢管2±000以上门窗洞15mm厚多层板木方、钢管3±000以上剪力墙、电梯井15mm厚多层板木方、钢管4楼板、梁、楼梯及女儿墙15mm厚多层板木方、脚手架5垫层、基础、地下室墙壁地下车库顶板15mm厚多层板木方、钢管脚手架3.2施工准备施工前必须仔细审核图纸，有关的图纸问题必须在施工前解决，计算各种模板和支撑的数量。施工前应根据不同部位进行木模板的配模。本工程所有木模板采用覆膜多层板（1220mm×2440mm×15mm）。地下车库中柱为组合木模板；模板施工现场预制，按设计尺寸及施工所需数量拼装，根据施工计划按照模板编号吊装就位。3.3流水段的划分及施工顺序本工程地下车库按后浇带划分为六个施工段，由于车库工期紧，为了保证按合同工期完工，六个施工段只要具备施工条件就同时施工。框架柱同顶板一次性浇筑。边柱同剪力墙浇筑。±000以上根据施工规范和模板配置以各楼划分为四个施工段，每一个施工段划分为两个流水段，施工顺序为由西向东施工。3.4人员、机械、材料安排机械设备一览表序号名称规格数量功率（kW）备注1空压机0.7m342.5清理用2电锯42.53小型电动工具874塔吊50m/55m臂长3/138操作人员配备情况序号工种每组人数组数小计人数备注1架子工8432安拆架子及模板支撑2木工604240安装模板3机械电工5210检修机械4杂工30390清理材料准备序号名称规格单位数量备注1多层板12mm m2地库：3000合计：9000楼：60002木方50×100m3地库： 100合计：700楼：6003扣件标准个地库：20000用于脚手架搭设楼：300004钢管（快拆支架）48t地库：200合计：500楼：3005脚手板标准块地库：200合计：1000楼：8004、基础及地下室模板施工4.1基础模板4.1.1筏板基础C15混凝土垫层厚度为100。基础垫层模板采用100×50木方，木方位置确定后用300长14短钢筋每隔3m打入土中固定木方。4.1.2基础垫层施工完毕后，在基础结构边线以外26mm(20mm厚1：2.5水泥砂浆抹面3+4厚卷材防水层)处先进行基础砖胎模（即防水永久保护墙）施工，砖胎模宽度120，不大于2m处和转角处加240mm垛，砌筑高度为底板厚度加50mm（砖胎模采用MU10粉煤灰免烧实心砖，规格为53×115×240；砌筑砂浆采用1：2.5水泥砂浆），内侧面采用20mm厚1：2.5水泥砂浆抹面压实并压光。底板防水卷材铺完后，再在卷材上用水泥砂浆接砌临时保护墙，墙高为两皮砖。为了保证砖胎模在底板混凝土浇筑时不移位，浇筑底板混凝土之前，将底板高度范围内的回填土回填完成，保证回填的密实。防水施工完毕后用15厚多层板立于侧壁，防止钢筋施工对防水卷材造成破坏，从而导致渗水、漏水；待钢筋施工完毕并经监理单位检验合格后将多层板抽出，再进行混凝土浇筑。由于地下室外墙根部水平施工缝须留置在距离底板顶标高300处，因此，底板浇筑前还须支设地下室外墙300mm高防水导墙模板。导墙侧模模板采用15mm多层板（或竹胶板），背楞次楞采用40×80木方上、下各一根,内外侧均采用201000钢筋三角架支撑，电焊配合。4.2集水坑和电梯井坑处侧模电梯井及集水坑模板l 电梯井及集水坑壁外模：集水坑内垫层施工完毕后，在集水坑结构边线以外46（20mm厚1：2.5水泥砂浆抹面7mm厚卷材防水层20mm厚1：2.5水泥砂浆抹面）处先进行集水坑防水永久保护墙施工，永久保护墙宽度120，防水保护墙砌至筏板垫层底（防水永久保护墙采用MU10粉煤灰免烧实心砖，规格为53×115×240；砌筑砂浆采用1：2.5水泥砂浆），内侧面采用20mm厚1：2.5水泥砂浆抹面压实并压光。集水坑侧壁卷材防水做完后，在卷材防水表面抹20mm厚1：2.5水泥砂浆。l 电梯井及集水坑壁内模：集水坑内模选用15多层板模板，背楞次楞选用40mm×80mm木方，间距为250；主楞选用48×3.5钢管，间距300mm；支撑选用48×3.5钢管，内模底部四角各设置18支撑1个。(模板图如下图11)图11:集水坑及电梯井模板示意图4.3地下车库外墙（300mm高）模板地下车库外墙采用吊模，地下室300高导墙采用吊模，模板配置高度为300mm，模板支设如下图：4.4后浇带模板本工程设计后浇带800宽，整个工程后浇带贯通基础底板、外墙和楼层板。后浇带钢筋不断，在所有钢筋贯通的位置，将模板预先切成比钢筋直径大2的缺口。后浇带具体配模如下：A、地下室底板后浇带，采用15厚多层模板，40mm×80mm木方加固。（详见图12）（a）（b）图12：底板后浇带支撑示意图注： 1.底板后浇带堵头采用=15厚多层板，水平次背楞采用40mm×80mm木方，间距300，但不
