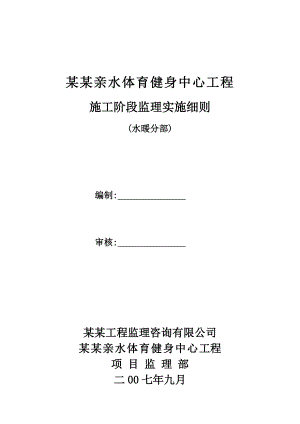

    体育健身中心工程施工阶段监理实施细则.doc

    某某亲水体育健身中心工程施工阶段监理实施细则(水暖分部)编制: 审核: 某某工程监理咨询有限公司某某亲水体育健身中心工程项 目 监 理 部二00七年九月给排水及暖通安装工程施工阶段监理细则一、室内给水系统(一)一般规定1、适用于工作压力不大于1.0 Mpa的室内给水和消火栓系统管道安装工程的质量检验与验收。2、给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水标准。3、管径小于或等于100mm的镀锌钢管应采用螺纹连接,套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理;管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接,镀锌钢管与法兰的焊接处应二次镀锌。4、给水塑料管和复合管可以采用橡胶圈接口,粘结接口、热熔连接、专用管件连接及法兰连接等形式。塑料管复合管与金属管件、阀门等连接应使用专门管件连接,不得在塑料管上套丝。5、给水铸铁管管道应采用水泥捻口或橡胶圈接口方式进行连接。6、给水立管和装有3个或3个以上配水点的支管始端,均应安装可拆卸的连接件。7、冷、热水管道同时安装应符合下列规定。(1)上、下平行安装时热水管应在冷水管上方。(2)垂直平行安装时热水管应在冷水管左侧。(二)给水管道及配件安装1、质量标准(1)主控项目1) 室内给水管道的水压试验必须符合设计要求。当设计未注明时,各种材质的给水管道系统试验压力均为工作压力的1.5倍,但不得小于0.6Mpa。检验方法:金属及复合给水管道系统在试验压力下观测10min,压力降不应大于0.02 Mpa,然后降到工作压力进行检查,应不渗不漏;塑料管给水系统应在试验压力下稳压1h,压力降不得超过0.05Mpa,然后在工作压力的1.15倍状态下稳压2h,压力降不得超过0.03Mpa,同时检查各连接处不得渗漏。2) 给水系统交付使用前必须进行通水试验并做好记录。检验方法;观察和开启阀门、水嘴等放水。3)生活给水系统管道在交付使用前必须冲洗和消毒,并经有关部门取样检验,符合国家活饮用水标准方可使用。检验方法:检查有关部门提供的检测报告。4)室内直埋给水管道(塑料管道和复合管道除外)应做防腐处理。埋地管道防腐层材质和结构应符合设计要求。检验方法:观察或局部解剖检查。(2)一般项目1)给水引入管与排水排出管的水平净距不得小于1m。室内给水与排水管道平行敷设时,两管间最小水平净距不得小于0.5 m;交叉铺设时,垂直净距不得小于0.15 m。给水管应铺在排水管上面,若给水管必须铺在排水管的下面时,给水管应加套管,其长度不得小于排水管管径的3倍。检验方法:尺量检查。2)管道及管件焊接的焊缝表面质量应符合下列要求:焊缝外形尺寸应符合图纸和工艺文件的规定,焊缝高度不得低于母材表面,焊缝与母材应圆滑过渡。焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。检验方法:观察检查。3)给水水平管道应有2-5的坡度坡向泄水装置。检验方法:水平尺和尺量检查。 4)给水管道和阀门安装的允许偏差应符合下表规定。管道和阀门安装的允许偏差和检验方法 表1项次项 目允许偏差(mm)检验方法1水平管道纵、横方向弯曲钢管每米全长25米以上125用水平尺、直尺、拉线和尺量检查塑料管复合管每米全长25米以上1.525铸铁管每米全长25米以上2252立管垂直度钢管每米5米以上38吊线和尺量检查塑料管复合管每米5米以上28铸铁管每米5米以上3103成排管段和成排阀门在同一平面上间距3尺量检验5)管道的支、吊架安装应平整牢固,其间距应符合表2、表3、表4的规定。检验方法:观察和尺量及手扳检查。钢管管道支架的最大间距 表2公称通径(mm)1520253240507080100125150200250300支架的大间距(mm)保温管22.52.52.533444.567788.5不保温管2.533.544.55666.5789.51112塑料管及复合管管道支架的最大间距 表3公称通径(mm)121416182025324050637590110支架的大间距(mm)立管0.50.60.70.80.91.01.11.31.61.82.02.22.4水平管冷水管0.40.40.50.50.60.70.80.91.01.11.21.351.55热水管0.20.20.250.30.30.350.40.50.60.70.8铜管管道支架的最大间距 表4公称通径(mm)1520253240506580100125150200支架的大间距(mm)垂直管1.82.42.43.03.03.03.53.53.53.54.04.0水平管1.21.81.82.42.42.43.03.03.03.03.53.56)水表应安装在便于检修、不受曝晒、污染和冻结的地方。安装螺翼式水表,表前与阀门应有小于8倍水表接口直径的直线管段。表外壳距墙面净距为1030mm;水表进水口中心标高按设计要求,允许偏差为±10 mm。检验方法:观察和尺量检查。2、应注意的质量问题(1)立管甩口高度不准确:由于层高超出允许偏差或测量不准。(2)立管距墙不一致或半明半暗:由于立管位置安排不当,或隔断墙位移偏差太大造成。(3)热水立管的套管向下层漏水:由于套管露出地面高度不够,或地面抹灰太厚造成。二、室内排水系统安装(一)一般规定1、适用于室内排水管道、雨水管道安装工程的质量检验与验收。2、生活污水管道应使用塑料管、铸铁管或砼管(由成组洗脸盆或饮用喷水器到共用水封之间的排水管和连接卫生器具的排水短管,可使用钢管)。雨水管道宜使用塑料管、铸铁管、镀锌和非镀锌钢管或砼管等。悬吊式雨水管道应选用钢管、铸铁管或塑料管。易受振动的雨水管道(如锻造车间等)应使用钢管。(二)排水管道及配件安装1、质量标准(1)主控项目1)隐蔽或埋地的排水管道在隐蔽前必须做灌水试验,其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。检验方法:满水15min水面下降后,再灌满观察5min,液面不降,管道及接口无渗漏为合格。2)生活污水铸铁管道的坡度必须符合设计或建筑给水排水及采暖工程施工质量验收规范GB50242-2002下表5规定:生活污水铸铁管道的坡度 表5项次管径(m m)标准坡度()最小坡度()1503525275251531002012412515105150107620085检验方法:水平尺、拉线尺量检查。3)生活污水塑料管道的坡度必须符合设计或建筑给水排水及采暖工程施工质量验收规范GB50242-2002下表6规定: 生活污水塑料管道的坡度 表6项次管径(m m)标准坡度()最小坡度()150251227515831101264125105516074检验方法:水平尺、拉线尺量检查。4)排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时,伸缩节间距不得大于4 m。高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。检查方法:观察检查。5)排水主立管及水平干管管道均应做通球试验,通球球径不小于排水管管径2/3,通球率必须达到100%。检验方法:通球检查。(2)一般项目1)在生活污水管道上设置的检查口或清扫口,当设计无要求时应符合下列规定:在立管上应每隔一层设置一个检查口,但在最底层和有卫生器具的最高层必须设置。如为两层建筑时,可仅在底层设置立管检查口;如有乙字弯管时,则在该层乙字弯管的上部设置检查口。检查口中心高度距操作地面一般为1m,允许偏差±20 mm;检查口的朝向应便于检修。暗装立管,在检查口处应安装检查门。在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫口。当污水管在楼梯下悬吊敷设时,可将清扫口设在上一层楼地面上,污水管起点的清扫口与管道相垂直的墙面距离不得小于200 mm;若污水管起点设置堵头代替清扫口时,与墙面距离不得小于400 mm。在转角小于135。的污水横管上,应设置检查口或清扫口。污水横管的直线管段,应按设计要求的距离设置检查口或清扫口。检验方法:观察和尺量检查。2)埋在地下或地板下的排水管道的检查口,应设在检查井内。井底表面标高与检查口的法兰相平,井底表面应有5%的坡度。坡向检查口。检验方法:尺量检查。3)金属排水管道上的吊钩或卡箍应固定在承重结构上。固定件间距:横管不大于2m;立管不大于3 m。楼层高度小于或等于4 m,立管可安装1个固定件。立管底部的弯管处应设支墩或采取固定措施。检验方法:观察和尺量检查。4)排水塑料管道支、吊架间距应符合表7的规定。排水塑料管道支、吊架的最大间距 (单位:m) 表7管径(mm)5075110125160垂直管1.21.52.02.02.0水平管0.50.751.101.301.6检验方法:尺量检查。5)排水通气管不得与风道或烟道连接,且应符合下列规定:通气管应高出屋面300m m,但必须大于最大积雪厚度。在通气管出口4 m以内有门、窗时,通气管应高出门、窗顶600 m m或引向无门、窗一侧。在经常有人停留的平屋顶上,通气管应高出屋面2m,并应根据防雷要求设置防雷装置。屋顶有隔热层时应从隔热层板面算起。检验方法:观察和尺量检查。检验方法:观察和尺量检查。6)通向室外排水检查井的排水管,井内引入管应高于排出管或两管顶相平,并有不小于90。的水流转角,如跌落差大于300 m m可不受角度限制。检验方法:观察和尺量检查。7)用于室内排水的水平管道与水平管道、水平管道与立管的连接,应采用45。三通或45。四通和90。斜四通。立管与排出管端部的连接,应采用两个45。弯头或曲率半径不小于4倍管径的90。弯头。检验方法:观察和尺量检查。8)室内排水管道安装的允许偏差应符合下表8的相关规定:室内排水和雨水管道安装允许偏
