住宅楼模板工程施工方案#福建#模板计算书.doc

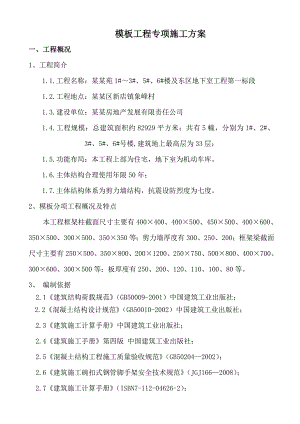

模板工程专项施工方案一、工程概况 1、工程简介1.1.工程名称：某某苑1#3#、5#、6#楼及东区地下室工程第一标段1.2.工程地点：某某区新店镇象峰村1.3.建设单位：某某房地产发展有限责任公司1.4.工程规模：总建筑面积约82929平方米；共有5幢，分别为1#、2#、3#、5#、6#号楼,建筑地上最高层为33层；1.5.功能布局：本工程上部为住宅，地下室为机动车库。1.6.主体结构合理使用年限50年；1.7.主体结构体系为剪力墙结构，抗震设防烈度为七度。2、模板分项工程概况及特点本工程框架柱截面尺寸主要有400×400、400×500、450×500、400×600、350×500、300×500、350×350等；剪力墙厚度有300、250、200；框架梁截面尺寸主要有250×500、350×800、200×1200、250×750、500×800、400×700、300×600、300×500等；板厚度有250、200、120、110、100、80等。3、 编制依据2.1建筑结构荷载规范（GB50009-2001）中国建筑工业出版社；2.2混凝土结构设计规范（GB50010-2002）中国建筑工业出版社；2.3建筑施工计算手册中国建筑工业出版社；2.4建筑施工手册第四版 中国建筑工业出版社；2.5混凝土结构工程施工质量验收规范（GB50204-2002）；2.6建筑施工碗扣式钢管脚手架安全技术规范（JGJ1662008）；2.7建筑施工计算手册（ISBN7-112-04626-2）；二、施工部署 1.作业顺序放线搭设模板架、柱墙钢筋绑扎铺设梁底模柱墙钢筋隐蔽验收立柱墙模板梁侧模、梁钢筋绑扎铺板模板钢筋绑扎、预留预埋隐蔽工程验收浇筑梁板砼2.材料、工机具准备木胶合板：1830*915*18； 木方：50*100*2000（4000）；钢管：48，扣件、钩头螺栓、3型扣件、木方子、U型卡、对拉螺栓、脱模剂、泡沫剂、木工圆盘锯、压刨、平刨、手电锯、铁钉、锤子、线板、铁丝等。3.劳动力准备作业层实行工种（队）长负责制，以工期、质量、安全、文明施工目标为制约机制，根据各栋楼的进度安排及施工员的要求，合理配备工作人数，确保各项施工任务的圆满完成。4.模板安装方案4.1柱模4.1.1材料使用及布置：柱模采用18mm九夹板竖拼，竖档采用80×80mm杉木300通长布置。柱箍采用100×100杉木300双拼，采用12钢筋对拉锁紧。4.1.2安装：柱位弹线放样后,轴线、标高、垂直度经检查校正后正式固定，下部设纵横水平边接杆，上部设斜撑并用剪刀撑加固，柱砼一次浇捣，柱模与梁底模板和支撑同时安装，使柱梁模板形成整体。柱底部预留清理口，柱顶设置泻水孔。柱模安装时应注意预埋件、管线等位置的准确。4.2梁模4.2.1材料使用及布置：梁侧模采用18mm厚九夹板。本工程框架梁高度最大为800mm，压骨采用80×80mm杉木400通长布置，而在梁侧上下压骨间设短木撑。梁底模采用18mm厚九夹板，搁栅采用80×80mm杉木，间距250mm。杠梁采用100×100mm杉木，间距1200mm。支撑采用钢管架支撑体系。4.2.2安装：梁底支撑布置好后，先铺底模板，当跨度大于等于4米时，梁底模按跨度（13）/1000起拱，梁底模边拉通线校正。梁底模板的标高、轴线复核无误后安装梁侧模。梁模板与板模板一起安装，确保模板体系整体性。4.3板模4.3.1材料使用：模板使用18mm厚九夹板拼装。杠梁使用100×100mm杉木，间距1000mm；支撑采用钢管架支撑体系，搁栅采用80×80mm，间距300mm。4.3.2安装：布置好支撑、杠梁及搁栅后，然后铺底模；底模铺好后校正标高，校核无误后支撑用剪刀撑固定。板模板与梁柱模一起安装，确保模板体系整体性。4.4楼梯模板 4.4.1楼梯梁模、踏步挡板、底模均采用18mm厚多层板及方木势1:1现场拼装。主龙骨采用100×100mm方木，间距不大于1200mm，次龙骨选用50×100mm方木，间距不大于300mm。详见下图。 4.4.2安装：由于本工程为框剪结构，考虑到楼梯与剪力墙面交接处混合受力，故采取楼梯比主体结构施工滞后一层施工，施工缝留设在楼层和休息平台交接处。三、模板及支撑体系的确定 基础模板、基础梁模板、地下室剪力墙模板、现浇梁板采用多层木胶合板配制，使用钢架管和50×100mm木方子作为主次龙骨，支撑系统采用碗扣式满堂脚手架；1、柱子模板设计本工程柱模板采用木胶合板，规格915×1830，纵横楞采用50×100木方，48×3.5钢管作抱箍及支撑系统。选框架柱截面500×500进行验算模板侧向荷载柱高为3.8米，砼强度C40，重24KN/m3，直接泵送，浇筑速度3.0m/h，砼温度为20，用插入式振动棒捣实。砼侧压力标准值：取二者中较小者F=72KN/m2总侧压力F=(1.2×72+1.4×2) =89.2KN/m2（倾倒砼时产生的水平荷载取2 KN/m2）。模板验算（18mm厚九夹板），取1米宽为计算单元。强度验算： 满足要求。挠度验算：满足要求。竖向楞木验算（按三跨连续梁计算）强度验算： 满足要求。挠度验算：满足要求。柱箍验算柱箍采用248×3.1钢管,螺栓间距500mmF=89.2×0.5×0.3=13.38KN强度验算： 满足要求。挠度验算：满足要求。对拉螺栓规格及间距柱箍对拉螺栓承受的集中荷载 F=92×0.9×0.53×0.5=21.9KN需用螺栓净截面面积A=21.9×103/210=104mm2，选用M14对拉螺栓净面积为A=105mm2，能满足要求。柱模板安装图柱截面示意图如下：50×100竖楞30018mm九夹板柱模48×3.1横楞500M14对拉螺栓 柱临空面模板安装图：2、梁模板设计梁底模、侧模、板模采用18mm厚木板，依据梁高及受力情况确定是否加对拉螺加固。梁侧模上口应设置纵向通长托木，下口应设置纵向通长夹木且不得兼做梁底模主、次楞，托木与夹木间应设置竖向立档，其间距不应大于800mm。梁面板的对接处应紧密，面板外侧应加设帮条木。高度大于400mm的梁，梁底模应设有主、次楞，不得随意取消次楞木而用纵向主楞木代替。次楞木间距应符合设计计算要求，且不宜大于350mm；梁净高600mm时，应设置穿梁对拉螺栓，对拉螺栓固定应有两根并列通长的方木或双肢48×3.5钢管作支托，不得直接固定在梁侧面板上。如下图：梁模板安装图选取最大截面500×800梁验算能满足要求2.1、梁模板基本参数梁截面宽度 B=500mm，梁截面高度 H=800mm，H方向对拉螺栓1道，对拉螺栓直径12mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)600mm。梁模板使用的木方截面80×80mm，梁模板截面侧面木方距离300mm。梁底模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度f=15N/mm2。梁侧模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度f=15N/mm2。方木弹性模量E=9000N/mm2，抗弯强度f=13N/mm22.2、梁模板荷载标准值计算模板自重 = 0.340kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3施工荷载标准值 = 2.500kN/m2。强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。新浇混凝土侧压力计算公式为下式中的较小值:其中 c 混凝土的重力密度，取24.000kN/m3；t 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取2.500h；T 混凝土的入模温度，取20.000；V 混凝土的浇筑速度，取2.500m/h；H 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；1 外加剂影响修正系数，取1.000；2 混凝土坍落度影响修正系数，取0.850。根据公式计算的新浇混凝土侧压力标准值 F1=17.740kN/m2实际计算中采用新浇混凝土侧压力标准值 F1=17.740kN/m2倒混凝土时产生的荷载标准值 F2= 4.000kN/m2。2.3、梁模板底模计算模板支架搭设高度为3.8米，基本尺寸为：梁截面 B×D=500mm×800mm，梁支撑立杆的横距(跨度方向) l=1.00米，立杆的步距 h=1.20米， 梁底增加2道承重立杆。梁顶托采用100×100mm木方承受荷载 底模板自重： 1.2×5×0.5×0.018=0.054KN/m混凝土荷重： 1.2×24×0.5×0.8=11.52KN/m钢筋重力 ： 1.2×1.5×0.5×0.8=0.72KN/m振动荷载： 1.4×2.0×0.=1.4KN/m (2.0KN/m2水平面模板)施工荷载： 1.4×2.5×0.5=1.75KN/m总荷载=0.054+11.52+0.72+1.4+1.75=15.45KN/m强度验算：底模可看成等跨的连续梁，一般可按四等跨连续梁计算。 mm3 满足要求。挠度验算: 满足要求。2.4梁的侧模设计：梁侧模采用18mm九夹板，考虑梁较高因此在梁中间加一道M12对拉螺栓，间距800mm，搁栅采用50×80方木，梁侧模顶部、底部均采用一道搁栅与梁底及板底搁栅连接，确保梁侧模板不发生位移。侧压力计算：新浇混凝土对模板产生的侧压力： KN/m2 （T=20O，V=2m/h，=1，=1.15）取较小者F=20KN/m2。振动荷载：4KN/m2 （垂直面模板）=（1.2×20+1.4×4）=29.6KN/m2侧压力化为线性荷载=29.6×1.0=29.6KN/m梁侧模板验算：强度验算： 满足要求。挠度验算： 满足要求。 2.5梁侧对拉螺栓验算：对拉螺栓所受集中荷载：F=29.6×0.6×0.8=14.208KN需用螺栓净截面面积：选用M12螺栓截面面积A=66mm2，满足要求。2.6梁底搁栅验算（单跨）：钢管架立杆间距800mm，方木采用50×100松木，间距300mm。强度验算：F=15.45×0.25=3.8625KN 满足要求。挠度验算： ， 满足要求。 2.6梁底顶托梁计算托梁按照集中与均布荷载下多跨连续梁计算。均布荷载取托梁的自重 q= 0.096kN/m。托梁计算简图托梁弯矩图kN.mkN.m)托梁变形图(mm)托梁剪力图(kN)经过计算得到最大弯矩 M= 0.776kN.m经过计算得到最大支座 F= 9.060kN经过计算得到最大变形 V= 0.7mm顶托梁的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 10.00×10.00×10.00/6 = 166.67cm3；I = 10.00×10.00×10.00×10.00/12 = 833.33cm4；(1)顶托梁
