住宅楼模板专项施工方案8.doc

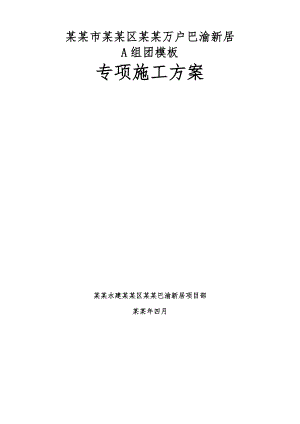

某某市某某区某某万户巴渝新居A组团模板专项施工方案某某水建某某区某某巴渝新居项目部某某年四月目录1编制依据-31.1施工组织设计 -31.2施工图-31.3主要规范、规程、标准-31.4主要法规-42工程概况-42.1设计概况-42.2基本形式-42.3主要结构平面图-43施工安排-4 3.1劳动组织及职责分工-43.2劳动层负责人-54施工准备-54.1技术准备-54.2机具准备-5 4.3材料准备-65主要施工方法-75.1施工流程段的划分-75.2模板与支撑配置数量-85.3隔离剂的选用-85.4模板设计-85.5模板的制作与加工-95.6模板安装-115.7模板拆除-135.8模板的维护与管理-145.9顶板模板与墙体的接缝处理-146质量要求-156.1模板进场检查验收-156.2模板安装的质量标准-167各项保证措施-177.1质量保证措施-177.2成品保护措施-177.3安全保护措施-188有关计算-198.1参数-198.2梁板荷载标准值计算-218.3梁侧模板面板计算-228.4梁侧模板内外楞的计算-248.5穿梁螺栓的计算-288.6梁底模板计算-298.7梁底支架的计算-318.8梁底纵向钢管计算-358.9扣件滑移的计算-358.10立杆稳定性计算-36某某市某某区某某万户巴渝新居A组团模板专项施工方案1.编制依据1.1施工组织计 表1-01名称编号审定日期某某某某某某民居A组团施工组织设计/1.2施工图 表1-02图纸名称图纸编号出图日期某某某某某某民居A组团A1A25#楼结施、建施图 2012年3月1.3主要规范、规程、标准 表1-03类别名 称编 号国家混凝土结构工程施工质量验收规范GB50204-2002国家建筑工程施工质量验收统一标准GB50300-2001行业建筑施工扣件式钢管脚手架安全技术规范JGJ/130-2001地方建筑安装分项工程施工工艺规程DBJ01-26-96地方建筑工程资料管理规程DBJ01-51-20031.4主要法规 类别名 称编 号国家建筑法中华人民共和国主席令第91号2.工程概况 2.1设计概况本工程位于某某市某某某某镇。建设单位：某某市某某区某某镇双溪村委会建筑分类：民用多层居住建筑。使用功能及组成：由住宅和地下车库组成。建筑层数：地上三层。建筑高度：10.95m建筑工程设计等级：二级。主要结构类型：砖混。防火分类：二类。抗震设防烈度：6度设计使用年限：50年。22基础形式：本工程设计有挖孔桩基础、条形基础，钻孔桩基础，嵌岩深度详施工图。主体结构中没有转换层。现就主体结构模板施工作如下方案2.3主体结构平面图（见施工图）3.施工安排3.1劳动组织及职责分工3.1.1管理层负责人模板工长负责模板方案的落实，提出模板材料计划，组织施工，并做好现场质量预控和监督检查，负责模板工程的预检、报验。3.2劳动层负责人3.2.1 各分部分项工程的人力及机械均由各分部负责。钢筋组：人员（技工）配备80人。模工组：人员（技工）配备160人砼组： 人员（技工）配备30人3.2.2 模板工程负责人具体调配人员并积极配合现场施工人员的工作。4.施工准备4.1技术准备4.1.1熟悉审查图纸4.1.1.1本工程在审图中一定要将建筑图与结构图紧密结合起来。接到施工图纸以后，项目技术负责人组织技术员、质检员、工长、测量员、外协技术骨干等一起进行图纸自查，对设计疑问及存在的问题加以汇总并做好记录。请设计人员进一步明确，由甲方、监理、设计、施工四方确认（签字）形成记录，作为指导施工的依据。4.1.1.2针对工程的要求，对施工缝的留置等有关问题和设计、建设单位洽商，达成共识。4.2机具准备（见表4-01）表4-01 名 称规格型号使用范围数量备 注圆刨机MB103木工车间5台压刨机MB206木工车间5台手动进料圆锯MJ104木工车间5台手提电钻现场8个4.3材料准备表4-02材料名称规格数量备注九夹板见材料计划18mm约9500张高强对拉止水螺杆10mm×600mm约1600颗，用于地下车库木方100mm×100mm木方50mm×100mm约150m3隔离剂机油46#轻柴油钢管48约40万米扣件直角、旋转、对接约10万颗顶撑约3000个通丝螺杆12，L=2200、1000、600mm约15000颗配套螺母16配套螺垫164.1.1.3明确图纸中重点和难点部位，本工程的柱、梁、板、墙为一般普通建筑模板施工方法，现不作叙述。现主要对地下车库负一层的挡墙模板支设，重点叙述如下：负一层挡墙的施工本工程地下车库负一挡墙高4.2m,全长约200米.设计断面DQ1=350，DQ2=300mm，DQ3=400mmC30砼,后浇带设在56轴间的三分之一跨内，后浇带宽度800 mm，等车库结构施工完后50天进行后浇带砼施工工作。考虑施工方法如下:为防止渗漏,地下挡墙施工缝采取以
