住宅楼建筑节能工程施工方案#福建#外门窗节能.doc

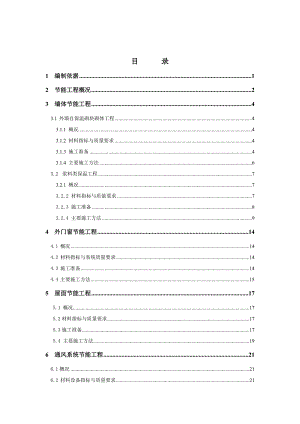

目 录1 编制依据12 节能工程概况23 墙体节能工程43.1 外墙自保温砌块砌体工程43.1.1 概况43.1.2 材料指标与质量要求43.1.3 施工准备43.1.4 主要施工方法63.2 浆料类保温工程73.2.1 概况73.2.2 材料指标与质量要求73.2.3 施工准备83.2.4 主要施工方法94 外门窗节能工程144.1 概况144.2 材料指标与系统质量要求144.3 施工准备144.4 主要施工方法155 屋面节能工程175.1 概况175.2材料指标与质量要求175.3施工准备175.4 主要施工方法196 通风系统节能工程216.1概况216.2 材料设备指标与质量要求216.3 通风系统节能施工控制226.4通风系统节能质量验收247 配电与照明节能工程287.1概况287.2电气节能材料管理及质量控制287.3电气节能施工控制297.4电气节能质量验收308给排水节能工程369质量、安全、环保保证措施3610 检验与验收 .37附录A 建筑节能工程进场材料和设备的复验项目附录B 建筑节能分部工程质量控制资料核查记录表附录C 检验批、分项工程质量验收记录附录D 材料、构件、设备进场检查记录1 编制依据1.0.1经图审的江城锦绣商务住宅项目工程施工图纸，编号J2011-06。1.0.2建设工程施工合同。1.0.3施工组织设计。1.0.4现行建筑节能法律、法规和标准规范1民用建筑节能条例国务院令第530号2建筑节能工程施工质量验收规范GB504113建筑工程施工质量验收统一标准GB503004建筑工程施工组织设计规范GBT50502-20095公共建筑节能设计标准GB50189-20056福建省居住建筑节能设计标准实施细则DBJ13-62和福建省居住建筑节能设计使用手册闽建科【2008】23号7居住建筑节能工程施工技术规程DBJ13-82和居住建筑节能工程施工质量验收规程DBJ13-838福建省建筑节能工程施工文件管理规程DBJ/T13-1129蒸压砂加气混凝土砌块应用技术规程DBJ13-75和蒸压加气混凝土砌块应用技术规程DBJ13-2910蒸压加气混凝土砌块建筑构造03J104111镀锌电焊网QB/T389712硬泡聚氨酯保温防水工程技术规范GB 5040413绝热用挤塑聚板乙烯泡沫塑料（XPS）GB/P10801.214胶粉聚苯颗粒外墙保温隔热建筑构造DBJT13-8115外墙外保温工程技术规程JGJ 14416混凝土界面处理剂JC/T90717 膨胀聚苯薄抹灰外墙外保温系统JC149或胶粉聚苯颗粒外墙外保温系统JG15818外墙外保温建筑构造（一）02J121-1或外墙外保温建筑构造（二）99J121-2或外墙外保温建筑构造（三）06J121-319墙体节能建筑构造06J12320铝合金节能门窗03J603-221福建省建设工程常用建筑节能工程材料和产品质量检测管理暂行办法闽建建20106号2 节能工程概况序号项目内 容1工程名称 江城锦绣商务住宅项目2工程概况建设地点福州市仓山区观海、观井路北侧，南江滨南路南侧工程性质商务住宅工程规模建筑面积.1平方米，建筑层数(观海地下室地下2层，局部1层，观海裙房2层，观海A#20层，高度87.15m，观海B#22层，高度87.95m，观海C#27层，高度88.95m，观海D#26层，高度85.9m，观井地下室地下3层，观井E#10层)，工程总造价约30000万元。结构体系框架-剪力墙结构3外墙外墙类型填充墙；剪力墙；其它 节能设计构造及指标1、外墙自保温系统采用粉煤灰（陶粒）小型空心砌块，传热系数K为1.22W/m2.k；2、外墙内保温系统采用微空超纤建筑保温隔热涂料K为1.22W/m2.k1.222k；4外窗外窗类型铝合金窗；塑钢窗； 其它节能设计构造及指标外窗部位有采用普通铝合金窗，传热系数K 4.1 W/m2.k，可开取面积比为 外窗面积45%，综合遮阳系数Sw0.74，玻璃可见光透射比0.45，气密性不低于GB7107第 6 级要求。5屋面节能设计构造及指标屋面节能设计采用 45mm半硬质矿（岩）棉板 保温，传热系数K0.89W/m2.k，热惰性指标D3.183。6通风与空调1、屋顶电梯机房和高低压变配电房通风机采用温度控制器控制启停；2、水泵房通风机采用时间控制器控制启停；3、地下室停车库采用自然补风及机械排烟排风方式。风机单位风量耗功率小于0.32W/(m3/h)；4、单元住宅、商铺均采用分散式分体空调，其能效比不小于3.2。7配电系统与照明地下室车库及设备房选用细管径直管形荧光灯管，其它场所采用节能吸顶灯8给排水节能工程采用变频加压供水设施，节约能耗3 墙体节能工程3.1 外墙自保温砌块砌体工程3.1.1 概况本工程外墙采用粉煤灰（陶粒）小型空心砌块墙体。3.1.2 材料指标与质量要求1砌块质量符合陶粒混凝土小型空心砌块与陶粒混凝土砖建筑技术规程，编号为J11500-2009，粉煤灰（陶粒）小型空心砌块、强度等级必须符合设计要求，并应规格一致，有出厂证明2中砂，应过5mm孔径的筛，配置M5的砂浆，砂的含泥量不超出10%，M5以上的砂浆，砂的含泥量不超过5%，并不得含有草根等杂物。3用于砌块墙体基层处理的专用界面剂的产品质量符合混凝土界面处理剂JC/T907中的型产品的要求。4 加强网采用的耐碱玻纤网格布和钢丝网符合下列要求：（1）耐碱玻纤网格布网眼尺寸 5 mm× 5 mm，单位面积重量 80 g/m2。其主要性能指标符合膨胀聚苯薄抹灰外墙外保温系统JC149的要求。（2）热镀锌钢丝网，其网目规格 12.7 mm× 12.7 mm，钢丝直径 0.9mm。其主要性能指标符合镀锌电焊网QB/T3897-1999的要求。3.1.3 施工准备1 技术准备 （1）熟悉图纸、设计说明、材料要求。核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，确定窗台及过梁标高。（2）结合设计图纸和专项施工方案，并进行技术交底。（3）做好操作人员有关新工艺、新技术、新材料应用的培训工作。（4）核实专用砂浆配合比。2 现场准备（1) 机具准备：大铲、刨铲、瓦刀、扇子、拖线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、灰槽、砖夹子、扫帚。（2) 材料堆放场地要求和防雨、防潮措施：仓库铺设高出地面不得少于250mm，离墙不得少于300mm，丢放高度不超过12包。 （3) 砌筑部位和操作场地清理要求：基体表面的灰尘、污垢和油迹等应清除干净，并洒水润湿。（4) 测量放线与标高等复核。（5) 砌筑样板墙并进行评定验收，确定工艺和质量标准。（6）砂浆应由质检站做好试配。（7）弹好轴线、墙身线，并分出门窗洞口位置线，且经检验符合设计图纸的尺寸要求，办完预检手续。3 检验检测计划（1）检验批划分、每500-100m2面积划分为一个检验批，不足500 m2也为一个检验批。、检验批的划分也可根据与施工流程相一致且方便施工与验收的原则，有施工单位与监理（建设）单位共同商定（2) 材料进场复验（为见证取样送检）序号材料名称检测项目检查数量1粉煤灰（陶粒）小型空心砌块干密度、抗压强度、导热系数 3次2界面剂常温常态拉伸粘结强度（与保温材料）3次3耐碱玻纤网格布耐碱性、拉伸断裂强力和断裂伸长率3次（3）施工过程检测序号材料名称检测项目检查数量1砌筑砂浆抗压强度3组4 材料、劳力计划(1)材料计划序号材料名称规格需用量（m3）进场时间1粉煤灰（陶粒）小型空心砌块390X190X190主体中间验收2粉煤灰（陶粒）小型空心砌块190X190X190主体中间验收3耐碱玻纤网格布主体中间验收(2)劳力计划序号工种需用量（工日）进场时间1砌筑工60主体中间验收2普工20主体中间验收3.1.4 主要施工方法1 工艺流程 伴制砂浆 放线立皮数杆排砖撂 砌筑填充墙 验收 (1)砌筑前，地基梁顶面或楼面清扫干净，洒水湿润。 (2)根据设计图纸各部位尺寸，排砖撂底，使组砌方法合理，便于操作。2 操作工艺 (1)砌体施工前将楼层结构面按标高找平，依据图纸放出轴线、砌体边线和洞口线。 (2)组砌方法应正确，上、下错缝，交接处咬茬搭砌，掉角严重的砖或砌块不得使用。 (3)陶粒混凝土空心砌体的水平灰缝为812mm。 (4)墙底部砌混凝土坎台，其高度为250mm。(5)填充墙砌筑时错缝搭砌，陶粒混凝土砌块搭砌长度不小于90mm；竖向通缝不大于 500mm。如不能满足要求，则在水平灰缝设置 26 的拉结钢筋，拉结钢筋的长度不小于700mm。 (6)按设计要求设置构造柱、圈梁、过梁或现浇混凝土带。各种预留洞、预埋件等，按设计要求设置，避免后剔凿。 (7)转角及交接处同时砌筑，不留直槎，斜槎高不大于1.2m。拉通线砌筑时随砌、随吊、随靠，保证墙体垂直、平整，不允许砸砖修墙。 (8)填充墙砌至接近梁、板底时，留一定空隙，待填充墙砌筑完并至少间隔7天后，用灰砂砖将其斜砌挤紧，砖的倾斜角度约为60 左右，砂浆应饱满密实。 (9)砌块在砌筑前适量洒水湿润。 (10)拉结筋、构造柱、抱框柱等植入结构混凝土不得小于植筋胶说明书及设计要求，如下表所示，并在砌筑前植入，不得边砌边植；钢筋的锚固强度大于屈服强度，并做抗拔试验。(11)填充墙砌体砌筑前应提前2天浇水湿润。 （12）陶粒砌块采购专用七分砖、三分砖。不得砍砖。 （13）通风井等管井要随砌随抹灰，并要求平直光滑，不得有裂缝，阴角做30的圆角，以提高通风性能、提高隔音性能。4 注意事项（1) 当上下皮搭砌长度小于150mm时，即形成通缝，竖向通缝不应大于2皮砌块，否则应配4钢筋网片或26钢筋，长度为700mm。（2) 墙与结构柱连接处，必须按设计要求设置拉结筋26400钢筋。埋置平铺在水平灰缝内，两端伸入墙内不小于700。砌块端头与混凝土墙柱接缝处涂刮砌筑砂浆，挤紧塞实刮平。（3) 砌体填充墙按设计要求设置构造柱、圈梁。当设计无要求时，构造柱设置在填充墙的转角处、T形交接处或端部；当墙长大于5m时，应间隔设置构造柱；当墙高大于4m时，应设置圈梁。圈梁宜设在填充墙高度中部，圈梁宽度与墙等宽，高度不应小于120mm。构造柱施工时按要求应留设马牙槎，马牙槎宜先退后进，进退尺寸100mm。3.2 外墙浆料类保温工程3.2.1 概况1 本
