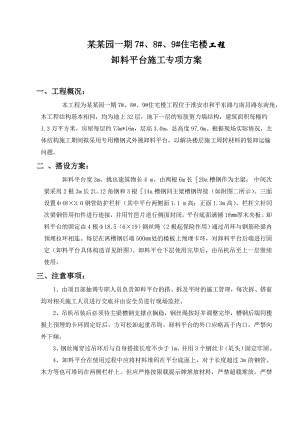

某某园一期7#、8#、9#住宅楼工程卸料平台施工专项方案一、工程概况： 本工程为某某园一期7#、8#、9#住宅楼工程位于淮安市和平东路与南昌路东南角，本工程结构基本相同，均为地上32层，地下一层的短肢剪力墙结构，建筑面积每幢约1.3万平方米，房屋每层约73m*16m，层高3.0m，总高度97.0m。根据现场实际情况，主体结构施工期间拟采用专用槽钢式外挑卸料平台，以解决楼层施工周转材料的装卸运输问题。二 、搭设方案： 卸料平台宽3m，挑出建筑物长4 m。由两根6m长20a槽钢作为主梁； 中间次梁采用2根3m长212角钢和3根14a槽钢同主梁槽钢焊接（如附图二所示）。三面设置48×3.0钢管防护栏杆（其中平台两侧面1.1 m高；正面1.3m高），栏杆立杆同次梁钢管用扣件进行连接，并用竹笆片进行侧面封闭。平台底面满铺18厚木夹板。卸料平台的固定由4根18.5（6×19）钢丝绳（2根起保险作用）通过吊环与钢筋砼梁内预埋拉环相连。每层在离槽钢后端500处的楼板上预埋卡环，对卸料平台后端进行固定（卸料平台具体构造详见附图）。卸料平台下层使用完毕后，由吊机吊至上一层继续使用。三、注意事项：1、由项目部抽调专职人员负责卸料平台的搭、拆及平时的施工管理，每次拆、搭前均对相关施工人员进行交底并由安全员进行现场监控。2、吊机吊装后必须待主梁槽钢支撑点搁稳，钢丝绳按好并调整完毕，槽钢后端同楼板上预埋的卡环固定好后，方可松卸起重吊钩。卸料平台的外口应略高于内口，严禁向外下倾。3、钢丝绳穿过吊环后与自身搭接长度不少于1m，并用3个钢丝卡（轧头）固定牢固。4、卸料平台在使用过程中应将材料堆码在平台底面上，对于长度超过3m的钢管、木方等也可堆码在两侧栏杆上。但应严格按限载提示牌堆放材料，严禁超载堆放。严禁材料在卸料平台上过夜。5、卸料平台使用时材料必须做到随码随吊。另吊机指挥工在起吊时，一定要确认被吊物件被牢靠固定好后，方可给吊机司机发出起吊信号。严禁起吊过程中，被吊物体和吊机勾头碰刮到卸料平台或斜拉钢丝绳。6、项目部安全员对卸料平台的易损部位如：钢丝绳、焊缝等，需每天检查，发现问题及时更换和补焊。7、平台主梁槽钢上的吊环应焊成斜角，其倾斜角度应与钢丝绳倾斜角度基本保持一致，另平台两侧钢丝绳拧紧程度也应保持基本一致。8、在安装和使用阶段，严禁拆除卸料平台的结构部件和防护设施。四、计算书：1、钢管（次梁） 1）.荷载计算卸料平台平面图木夹板自重标准值：Q1=0.3KN/m214a自重标准值：Q2=0.176KN/m可变荷载（允许堆载）标准值：Q3=1.2KN/m2荷载设计值：Q=1.2×（0.3×0.70.176）1.4×1.2×0.71.639 KN/m次梁计算简图 2）.强度计算 M=1/8QL2=1/8×1.64×32=1.845KN.m a. 14a槽钢为次梁，查表得W=80500mm3 =M/W=1.845×106/80500=22.92215N/mm2 所以：14a槽钢次梁满足要求 b. 212角钢为次梁，查表得W=2×7090=14180mm3 =M/W=1.845×106/14180=130.11215N/mm2 所以：212角钢次梁满足要求2、槽钢20a（主梁）验算1）.荷载计算：主梁计算简图木夹板自重标准值：Q1=0.3KN/m2上部自重标准值：Q=（4×1.32.5×41.1×63×3）×0.0384+（5×3×0.176）÷2.8=1.36KN/m槽钢自重标准值：Q3=0.226KN/m可变荷载标准值：Q=1.2KN/m荷载设计值：Q=0.3×1.5+1.36+0.226×1.2+1.4×1.2×1.5=4.96KN/mMax=1/8×4.96×42=9.92KN.m查表得W=mm3=M/W=9.92×106÷=55.73N/mm2<215 N/mm2所以：主梁满足要求3、钢丝绳验算根据现场图纸说明，层高有：4.5米、3.5米，需对不同层高进行计算。钢丝绳计算简图3.1 层高4.5米计算： L= 4² + 4.5² =6.02 m sin=4. 5/6.02=0. 75 Mb=0R sin×4=4.96×2.8×(2.8/2+1.2)即：R=12.03KN取18.5（6×19）抗拉强度1400N/mm2的钢丝绳破断拉力总和为179.72KN钢丝绳取10倍的保险系数Fg= Fg/K=0.85×179.72/10=15.27>12.03KN3.2层高3.5米计算： L= 4² + 3.5² =5.32 m sin=3. 5/5.32=0.658 Mb=0R sin×4=4.12×2.8×(2.8/2+1.2)R=4.96×2.8×2.6/0.658×4=13.72KN取18.5（6×19）抗拉强度1400N/mm2的钢丝绳破断拉力总和为179.72KN钢丝绳取10倍的保险系数Fg= Fg/K=0.85×179.72/10=15.27>13.72KN现场取用18.5钢丝绳，满足要求。4、吊环验算取25圆钢做为吊环，与主梁槽钢进行满焊。r2×2×50/（13.72×103）=3.853所以：吊环满足要求。五、卸料平台允许堆放材料量： 经计算可变荷载（允许堆载）取1.2 KN/m2：Q1.2×3×2.4÷9.8881 满足设计要求。考虑到各种不利因素，乘以折减系数0.7后允许荷载取Q881×0.7617 Kg经换算，分别允许堆放的具体周转材料数量如下：1、6.0m长钢管：0.617×9.8÷0.0384÷6=26根 （取25根）2、4.0m长钢管：0.617×9.8÷0.0384÷4=39根 （取35根）3、4.0m长50×100mm木方： 0.617×9.8÷（0.05×0.1×4×6）=50根 （取50根）4、木夹板（1.83×0.92m）： 0.617×9.8÷（1.83×0.92×0.018×6）=33张 （取30张）5、扣件（单个扣件最大自重为0.0184 KN） 0.617×9.8÷0.0184 = 328个 （取300个）综上所述：本卸料平台实际使用时允许堆载为600 Kg限载600单次可堆放材料如下16m长钢管 25根 24m长钢管 35根34m长50×100木方 50根4木夹板 30张5扣件 300个限载提示牌示意图附图一卸料平台平面图附图二A-A
